试题三：（30分）

　　本试题分三个专业（Ⅰ土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程），请任选其中一题作答。若选多题，按所答的第一题（卷面顺序）计分。

　　Ⅰ。土建工程

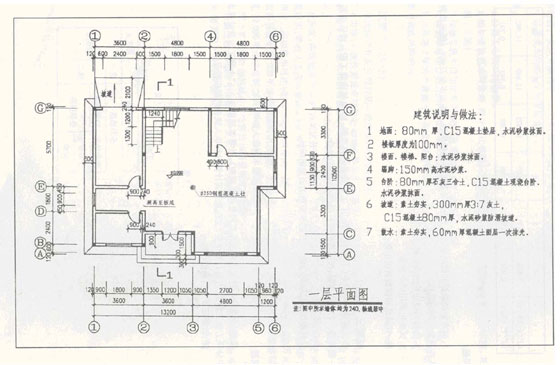

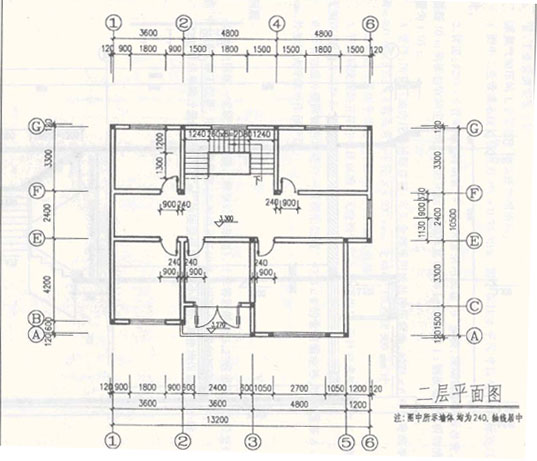

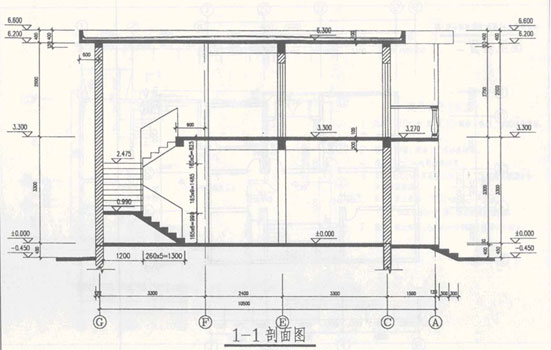

　　某砖混结构二层别墅的一、二层平面和剖面如图所示。

　　问题：

　　依据《全国统一建筑工程预算工程量计算规则》，计算答题纸表3.1“土建工程量计算表”中分项工程工程量，并将计量单位、工程量及其计算过程填入该表的相应栏目中。

　　注：计算结果保留两位小数。

　　Ⅱ。工业管道安装工程

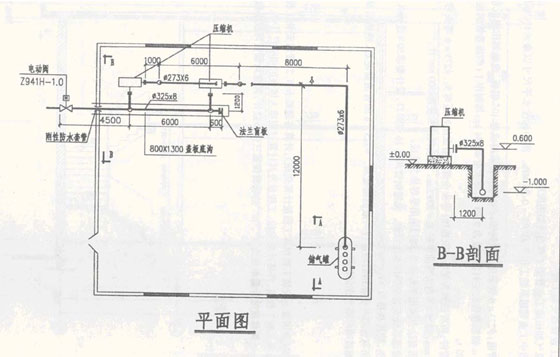

　　某氮气加压站工业管道工程系统如图所示：

　　图中工业管道系统工作压力PN=0.75MPa.图中标注水平尺寸以毫米计，标高以米计。

　　管道：273×6管采用无缝钢管；325×8管采用成卷10＃钢板，现场制作钢板卷管，安装每10m钢板卷管的主材消耗量为9.88m，每米重62.54kg；每制作1t钢板卷管钢板的消耗量为1.05t.

　　管件：所有三通为现场挖眼连接：弯头全部采用成品冲压弯头，273×6弯头弯曲半径R=400mm，325×8弯头弯曲半径R=500mm.电动阀门长度按500mm计。

　　所有法兰采用平焊法兰，阀门采用平焊法兰连接。

　　管道系统安装完毕作水压试验。无缝钢管共有16道焊口，设计要求50％进行X光射线无损探伤，胶片规格为300×80mm.

　　所有管道外壁除锈后均进行一般刷油处理。325×8的管道需绝热，绝热层厚δ=50mm，外缠玻璃纤维布作保护层。

　　问题：

　　依据《全国统一安装工程预算工程量计算规则》，计算答题纸表3.2“管道安装工程量计算表”中分项工程工程量，并将计量单位、工程量及其计算过程填入该表的相应栏目中。

　　注：计算结果除计量单位为“t”、“m³”的项目保留三位小数外，其它均保留两位小数。

　　Ⅲ。电气安装工程

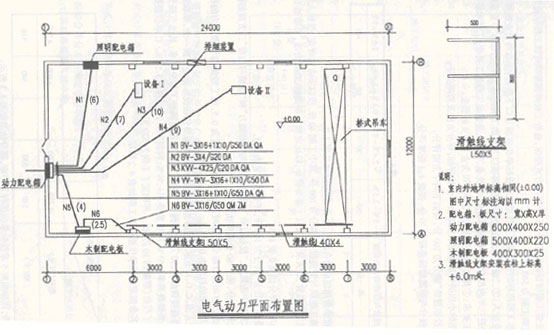

　　某车间电气动力安装工程如图所示：

　　1.动力箱、照明箱均为定型配电箱，嵌墙暗装，箱底标高为+1.4m.木制配电板现场制作后挂墙明装，底边标高为+1.5m，配电板上权装置一铁壳开关。

　　2.所有电缆、导线均穿钢保护管敷设。保护管除N6为沿墙、柱明配外，其他均为暗配，埋地保护管标高为-0.2m.N6自配电板上部引至滑触线的电源配管，在②柱标高+6.0m处，接一长度为0.5m的弯管。

　　3.两设备基础面标高+0.3m，至设备电机处的配管管口高出基础面0.2m，至排烟装置处的管口标高为+6.0m.均连接一根长0.8m同管径的金属软管。

　　4. 电缆计算预留长度时不计算电缆敷设驰度、波形变度和交叉的附加长度。连接各设备处电缆、导线的预留长度为1.0m，与滑独线接处预留长度为1.5m.电缆头户内干包式，其附加长度不计。

　　5. 滑触线支架（L50×50×5，每米重3.77kg）采用螺栓固定；滑独线（L40×40×4，每米重2.422kg）两端设置指示灯。

　　6. 图中管路旁括号内数字表示该管的平面长度。

　　问题：

　　依据《本国统一安装工程预算工程量计算规则》，计算答题纸表3.3“电气安装工程量计算表”中分项工程工程量，并将计量单位、工程量及计算过程填入该表的相应栏目中。

　　注：计算结果保留两位小数。

　　试题三（30分）

　　Ⅰ、土建工程

　　一、答案及评分标准

　　表3.1

　　土建工程量计算表

　　序号 分项工程名称 计量单位 工程量 计算过程

　　1 建筑面积 m² 265.07（0.5分） 一层：10.14×3.84+9.24×3.36+10.74×5.04+5.94×1.2=131.24

　　二层：131.24

　　阳台1/2×（3.36×1.5+0.6×0.24）=2.59

　　2 外墙外边线总长 m 50.16（0.5分） 10.14+13.44+（10.74+1.2）+（12.24+0.9+1.5）=50.16

　　3 外墙中心线总长 m 49.20（0.5分） 50.16-4×0.24=49.2

　　4 内墙净长线总长 m 54.18（0.5分） 一层：3.36+3.36+4.56+5.7+1.5+3.3=21.78

　　二层：3.36×3+4.56×2+3.3×4=32.4

　　5 外脚手架 m² （0.5分） 326.04（0.5分） 50.16×6.50=326.04

　　6 内脚手架 m² （0.5分） 163.66（0.5分） 21.78×3.2+32.4×2.9=163.66

　　7 柱脚手架 m² （0.5分） 14.47（0.5分） （×3.14×0.125+3.6）×3.3=14.47

　　8 室内地面混凝土垫层 m³（0.5分） 9.14（0.5分） （131.24-49.2×0.24-21.78×0.24×0.08=9.14

　　9 水泥沙浆楼地面 m² （0.5分） 214.91（0.5分） 一层：131.24-49.2×0.24-21.78×0.24=114.20

　　二层：131.24-49.25×0.24-32.4×0.24-4.56×2.40=100.71

　　10 水泥沙浆楼梯面层 m² （0.5分） 8.42（0.5分） 1.20×4.56+1.24×1.30+1.24×1.08=8.42

　　11 一层F轴踢脚线 m（0.5分） 9.36（0.5分） 4.08-0.24+4.80=9.36

　　12 散水原土打夯 m² （0.5分） 25.20（0.5分） 0.6×[2×（13.2+0.24+10.5+0.24）-0.6+0.6×4-3.6s

　　13 台阶三合土 m³（0.5分） 0.34（0.5分） （3.36+0.6×2+0.6）×0.6+（3.36+0.3）×0.3=4.2

　　14 水泥砂浆台阶抹面 m²（0.5分） 4.20（0.5分） （3.36+0.6×2+0.6）×0.6+（3.36+0.3）×0.3=4.2

　　15 坡道三七灰土 m³（0.5分） 2.27（0.5分） 3.6×2.1×0.30=2.27

　　16 坡道混凝土垫层 m³（0.5分） 0.60（0.5分） 3.6×2.1×0.08=0.60

　　17 混凝土散水一次抹光 m²（0.5分） 25.20（0.5分） 25.20

　　二、评分说明

　　1、表中“计算过程”合并计算且正确的，合并给分。

　　2、表中序号“1-4”中计量单位未标或错标的，每处少给0.5分。

　　3、表中序号“5-17”中计量单位栏填写《全国统一建筑工程基础定额》定额计量单位的，对应定额单位工程量计算正确的，两栏都给分；仅填定额计量单位，没计算工程量或错计算工程量的，计算单位也给分。

　　Ⅱ、工业管道安装工程

　　一、答案及评分标准

　　表3.2

　　管道工程量计算表

　　序号 工程名称及其规格 计量单位 工程量 计 算 过 程

　　1 无缝钢管安装φ273×6 m（0.5分） 38.4（0.5分） （1.0+4.5-0.8）×2+6+8+12+（4.5-1.5）

　　2 无缝钢管安装φ108×6 m 0.5 5-4.5

　　3 钢板卷管安装φ325×8 m（0.5分） 16.7（0.5分） （1.2+1+0.6）×2+0.6+6.4.5

　　4 管件安装DN300 个 4 弯头2个 三通2个

　　5 管件安装DN250 个 6 弯头5个 三通1个

　　6 电动阀门DN300 个 1 1

　　7 法兰阀门DN250 个 3 碟阀2个 止回阀1个

　　8 安全阀DN100 个 1 1

　　9 法兰DN300 副 1 1

　　10 法兰DN300 片 3 1+1+1

　　11 法兰DN250 副 3 1+1+1

　　12 法兰DN250 片 3 1+1+1

　　13 法兰DN100 片 1 1

　　14 钢板卷管制作δ325×8 t（0.5分） 1.032（0.5分） 16.7×9.88÷10×0.06254

　　15 钢板开卷平直=8mm t（0.5分） 1.083（0.5分） 1.032×1.05

　　16 防水套管制作DN300 个 1 1

　　16′ 防水套管制安装DN300 个 1 1

　　17 X光无损探伤拍片 张（0.5分） 40（0.5分） 每个焊口拍片数325×÷（300-2×25）=4.08，应取5

　　共拍片数：16×50%×5=40

　　18 管道刷油 m²（0.5分） 50.13（0.5分） （0.273×π×38.4）+（0.325×π×16.7）+（0.108×π×0.5）

　　19 管道绝热 m³（0.5分） 1.020（0.5分） 16.7×π×（0.325+1.033×0.05）×1.033×0.05

　　20 管道绝热保护层 m²（0.5分） 22.98（0.5分） 16.7×π×（0.325=2.1×0.05+0.0082）

　　二、评分说明

　　表中“计算过程”栏，合并计算且正确的应合并给分。

　　表中若按定额计量单位计算，也视为正确。

　　表中“计量单位”、“工程量”、“计算过程”三处综合计分时，每错一处少给0.5分，每项最低为0分。

　　表中第16、16′项，合并列项给0.5分。
