一建《建筑工程》知识点讲解:结构平衡的条件
知识点:结构平衡的条件
【考频指数】★★★
【考查年份】2011年、2014年、2015年单选
【考点精讲】
本知识点分值最多为1分,属于鸡肋部分。但是如果要拿到这1分,需要付出很多时间,尤其是针对在校期间没有学习过结构力学或者材料力学的学员。如果时间充足而且有一定基础,可以进行复习;如果时间不充足,完全可以放弃,直接蒙一个选项。
知识点一:力的三要素 | 力的三要素:大小、方向、作用点 题型特点:直观文字题 |
知识点二:平面力系的平衡条件 | 1.二力平衡条件:两个力大小相等,方向相反,作用线相重合。 2.平面汇交力系的平衡条件:∑X=0和∑Y=0。 3.一般平面力系的平衡条件:∑X=0和∑Y=0和∑M=0。 题型特点:应用计算题 |
知识点三:静定桁架的特点及轴力计算 | 1.桁架的主要特点(1)桁架的节点是铰接;(2)每个杆件的轴线是直线,并通过铰的中心;(3)荷载及支座反力都作用在节点上。 2.桁架的受力杆包括:压杆、拉杆、零杆 3.桁架内力的计算 (1)去掉约束,画出杆件受力图; (2)利用平衡方程,求出约束反力;(∑X=0,∑Y=0,∑MA=0) (3)用截面法计算桁架内力。 题型特点:判断题、计算题 |

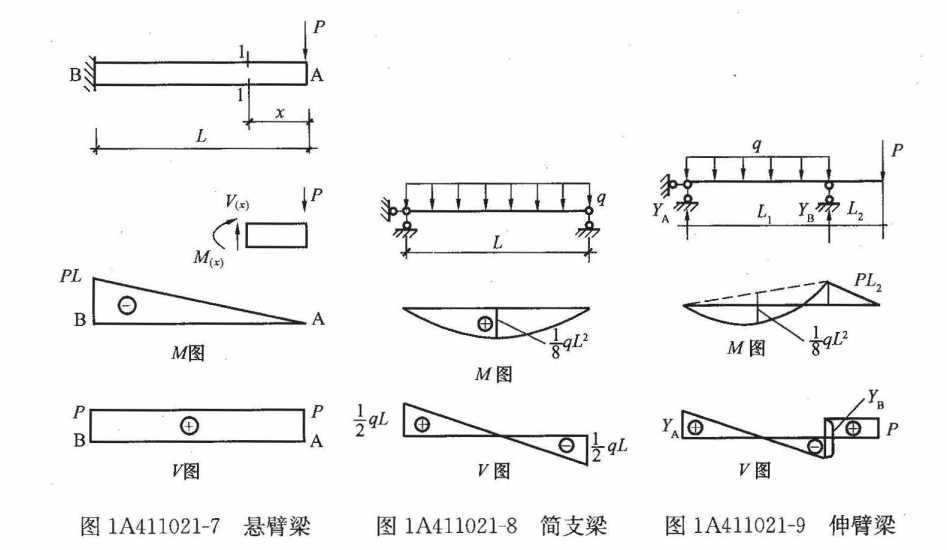

知识点四:单跨静定梁的内力计算 | 1.梁的内力包括剪力和弯矩。 2.梁的剪力图和弯矩图。 |
4.梁内力的计算步骤 (1)去掉约束,画出杆件受力图; (2)利用平衡方程,求出约束反力;(∑X=0,∑Y=0,∑MA=0) (3)用截面法计算出梁的内力:剪力与弯矩。 题型特点:计算题 |
|
补充知识点 | 杆件常见的支座有固定端支座、固定铰支座、可动铰支座。 (1)固定端支座,其支座反力为: (2)固定铰支座,其支座反力为: (3)可动铰支座,其支座反力为: |
