　　知识点：涵洞的施工

　　一、混凝土和钢筋混凝土圆管涵施工

　　1.圆管涵施工主要工序

　　测量放线→基坑开挖→砌筑圬工基础或现浇混凝土管座基础→安装圆管→出入口浆砌→防水层施工→涵洞回填及加固。

　　2.涵管预制

　　为保证涵管节的质量，管涵宜在工厂中成批预制，再运到现场安装，预制混凝土圆涵管可采用振动制管法、离心法、悬辊法和立式挤压法。在运输条件限制时，也可在现场就地制造。钢筋混凝土圆管成品应符合下列要求：

　　(1)管节端面应平整并与其轴线垂直。斜交管涵进出水口管节的外端面，应按斜交角度进行处理。

　　(2)管壁内外侧表面应平直圆滑，如有蜂窝，蜂窝处应修补完善后方可使用。

　　(5)管节外壁必须注明适用的管顶填土高度，相同的管节应堆置在一处，以便于取用，防止弄错。

　　3.安装管节时的注意事项

　　(1)管节应检查合格后方可使用。

　　(2)各管节应顺流水坡度安装平顺，当管壁厚度不一致时应调整高度使内壁齐平，管节必须垫稳坐实。

　　(3)对插口管。接口应平直，环形间隙应均匀。并应安装特制的胶圈或用沥青、麻絮等防水材料填塞，不得有裂缝、空鼓、漏水等现象;对平接管、接缝宽度应不大于10～20mm，禁止用加大接缝宽度来满足涵洞长度要求;接口表面应平整，并用有弹性的不透水材料嵌塞密实，不得有间断、裂缝、空鼓和漏水等现象。

　　4.质量检验

　　圆管涵质量检查项目主要包括混凝土强度、轴线偏位、涵底流水面高程、涵管长度、管座宽度与厚度、相邻管节底面错口等。

　　二、波形钢涵洞施工

　　1.波形钢涵洞施工主要工序

　　测量放线→基坑开挖→砌筑圬工基础或现浇混凝土管座基础→安装管身→出入口浆砌→防水层施工→涵洞回填及加固。

　　三、倒虹吸管施工

　　1.倒虹吸管施工主要工序

　　测量放线→基坑开挖→基坑修整与检查→铺设砂垫层和现浇混凝土管座→安装管节→接缝防水施工→竖井、出入口施工→防水层施工→回填土及加固。

　　2.倒虹吸管施工注意事项

　　(1)倒虹吸管宜采用钢筋混凝土或混凝土圆管，进出水口必须设置竖井，包括防淤沉淀井。施工时管节接头及进出水口砌缝应特别严格，不漏水。填土覆盖前应做灌水试验，符合要求后方可填土。

　　3.质量检验

　　(3)倒虹吸管质量检查项目主要包括混凝土强度、轴线偏位、涵底流水面高程、相邻管节底面错口、竖井尺寸、竖井高程、井壁与井底厚等。

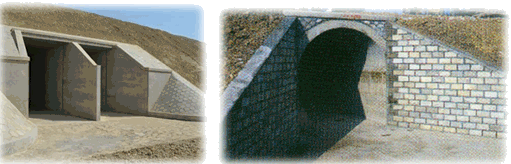

　　四、拱涵、盖板涵施工

　　1.石拱涵或钢筋混凝土拱涵施工主要工序

　　测量放样→基坑开挖、排水及换填→混凝土基础或浆砌基础施工→拱涵涵身、台座立模灌注→支立拱架，安装拱模→对称灌注拱圈混凝土或浆砌拱圈→养护拱圈混凝土或砂浆强度达85%设计值→对称拆除拱架、拱模→施做防水层→涵顶对称填土夯实→出入口、八字墙等附属工程施工。

　　2.盖板涵(预制吊装)施工主要工序

　　测量放线→基坑开挖→下基础→浆砌墙身→现浇板座→吊装盖板→出入口浆砌→防水层施工→涵洞回填及加固。

　　3.拱涵、盖板涵的施工要求

　　(1)拱圈和出入口拱上端墙的施工，应由两侧向中间同时对称进行。

　　(2)钢筋混凝土、混凝土拱圈和盖板混凝土的现场浇筑施工宜连续进行，避免施工接缝，当涵身较长时，可沿长度方向分段进行，接缝应设在涵身沉降缝处。

　　(3)就地浇筑的拱涵和盖板涵，宜采用组合钢模板，在缺乏钢木材料的情况下，可采用全部土胎。

　　(4)拱圈砌筑砂浆或混凝土强度达到设计强度的85%时，方可拆除拱架;达到设计强度100%后，方可进行拱顶填土。

　　(5)在拱架未拆除的情况下，拱圈砌筑砂浆或混凝土强度达到设计强度的85%时，可进行拱顶填土，但在拱圈强度达到设计强度100%后，方可拆除拱架。

　　4.预制拱圈和盖板的安装注意事项

　　(1)钢筋混凝土拱圈和盖板的预制，应按相关规范要求进行施工。

　　(2)成品混凝土强度达到设计强度的85%时，方可搬运安装。

　　(3)拱座与拱圈、拱圈与拱圈的拼装接触面，应先拉毛或凿毛(沉降缝处除外)，安装前应浇水湿润，再以M10水泥砂浆砌筑。

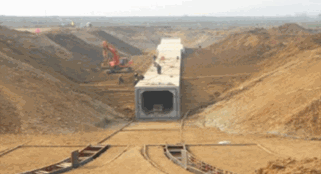

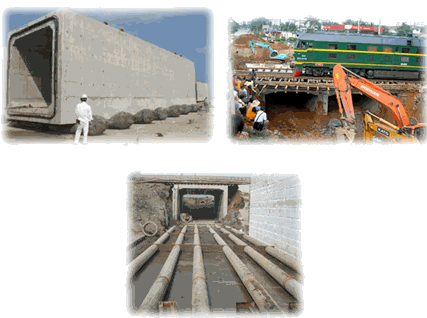

　　五、箱涵施工

　　钢筋混凝土箱涵主要有预制安装和现浇施工工艺。

　　1.现浇箱涵施工主要工序

　　基坑开挖与基础处理→砂砾垫层施工→基础模板安装→基础混凝土浇筑→墙身及顶板混凝土施工→拆模与养护→进出口及附属工程施工→台背填土及加固。

　　2.箱涵施工注意事项

　　(1)预制钢筋混凝土箱涵节段宜采用钢模板。受条件限制时，可采用木模板，但应保证足够的刚度。

　　(2)预制钢筋混凝土箱涵节段拼装时，接缝两侧的混凝土表面应用清水冲洗干净，再按设计要求进行拼接施工。

　　(3)预制钢筋混凝土箱涵节段的安装应注意下列事项：

　　①设计无具体要求的，成品混凝土强度达到设计强度的85%时，方可搬运、安装;

　　②成品安装前，应完成成品、地基、定位测量等的验收工作。

　　(4)涵身混凝土现场浇筑可视具体情况分为两阶段施工。先进行底板和梗肋的混凝土浇筑，然后再完成剩余部分的混凝土浇筑。当混凝土浇筑量较大，两阶段施工有困难时，也可分为三个阶段进行施工。本阶段施工的前一阶段的混凝土强度要求以及施工缝的处理，必须按相关规定办理。

　　(5)设计无具体要求的，混凝土强度达到设计强度的85%时，方可拆除支架，达到设计强度的100%后，方可进行涵顶回填。

　　3.质量检验

　　箱涵质量检查项目主要包括混凝土强度、高度、宽度、顶底板及侧墙厚度和平整度等。

　　六、桥涵及结构物的回填施工技术

　　1.填筑要求

　　桥涵台背、锥坡、护坡及拱上各种填料，宜采用透水性材料，不得采用含有泥草、腐殖物或冻土块的土。透水性材料不足时，可采用石灰土或水泥稳定土回填;回填土的分层厚度宜为0.1～0.2m。台背和涵洞洞身两侧的填土应分层夯实，其压实度不应小于96%。

　　台背填土顺路线方向长度，应自台身起，顶面不小于桥台高度加2m，底面不小于2m，拱桥台背填土长度不应小于台高的3～4倍。锥坡填土应与台背填土同时进行，并应按设计宽度一次填足。

　　台背填土的顺序：梁式桥的轻型桥台台背填土，宜在梁体安装完成以后，在两侧平衡地进行;埋置式桥台台背填土，宜在柱侧对称、平衡地进行。

　　2.台背及与路堤间的回填施工应符合以下规定：

　　(1)二级及二级以上公路应按设计做好过渡段，过渡段路堤压实度应不小于96%，并应按设计做好纵向和横向防排水系统。

　　(2)二级以下公路的路堤与回填的联结部，应按设计要求预留台阶。

　　(3)台背回填部分的路床宜与路堤路床同步填筑。

　　(4)桥台背和锥坡的回填施工宜同步进行，一次填足并保证压实整修后能达到设计宽度要求。

　　3.涵洞回填施工应符合以下规定：

　　(1)洞身两侧，应对称分层回填压实，填料粒径宜小于150mm。

　　(2)两侧及顶面填土时，应采取措施防止压实过程对涵洞产生不利后果。

　　4.填筑方法

　　(1)桥台台背填筑的方法

　　采用水平分层填筑的方法，人工摊铺为主，分层松铺厚度宜小于20cm。当采用小型低等级夯具时，一级以上公路松铺厚度宜小于15cm。压实尽量使用大型机械，在临近桥台边缘或狭窄地段，则采用小型夯压机械，分薄层认真夯压密实。为保证填土与桥台衔接处的压实质量，施工中可采用夯压机械横向碾压的方法。

　　(2)涵洞回填一般要求

　　①涵洞完成后，当涵洞砌体砂浆或混凝土强度达到设计强度的85%时，方可进行涵洞洞身两侧的回填。涵洞洞身填土每侧长度不应小于洞身填土高度的一倍，亦不应小于设计值，应同时、水平、分层、对称地进行填筑，压实度不应小于96%。

　　②涵洞两侧紧靠涵台部分的回填土不得用大型机械施工，宜采用人工配合小型机械的方法夯填密实。

　　用机械填土时，除应按照上述规定办理外，应视通过涵顶筑路机械重力的大小确定涵顶最小的填土厚度，一般情况下，涵顶填土厚度必须大于0.5～1.0m时，方允许机械通过。

　　(3)拱涵的填筑方法

　　①回填土时，拱圈粘土保护层做好后，于拱涵两侧进行填筑，按层厚10～20cm对称水平摊铺压实;当填筑到拱脚处时，先填筑拱涵孔径宽度的拱顶部分，然后自对称水平层填筑压实两侧缺口部分。填筑拱顶3m以下时，只可采用无振动碾压。回填石时，可采用分层填筑法和片石套拱法。

　　②分层填筑法是在20cm粘土保护层外的拱涵两侧各3m及拱顶以上1.8m范围内，选用粒径不大于1.5cm的混合料，先填两侧至拱脚，再填拱顶至一定高度，然后填拱脚以上的两侧缺口。

　　(4)涵管处的填筑方法

　　涵管两侧对称水平分层填筑，层铺厚度以15cm为宜。填土初期轻压，采用小型夯压机或人工夯实，至管顶填高60cm后，按一般路基压实要求碾压。

　　(5)挡土墙墙背的回填方法

　　挡土墙墙趾部分的基坑，应及时回填压实，并做成向外倾斜的横坡。填土过程中防止水的侵害。回填结束后，顶部应及时封闭。

　　【典型例题】

　　1.圆管涵质量检查项目除混凝土强度、轴线偏差外，还包括(　)。

　　A.涵管长度　　　　　B.涵管厚度与涵顶填土厚度

　　C.管座宽度与厚度　　D.相邻管节底面错口

　　E.涵底流水面高程

　　【答案】ACDE

　　【解析】本题考查的是涵洞的施工。圆管涵质量检查项目主要包括混凝土强度、轴线偏位、涵底流水面高程、涵管长度、管座宽度与厚度、相邻管节底面错口等。
