2020年一级造价师管理第三章第五节知识点1:网络图绘制

2020-01-14 16:45   来源:建设工程教育网 字体: 打印 收藏

  2020年有没有要考一级造价师的呢?别急,建设工程教育网,为大家准备了一些知识点,2020年备战一级造价师的学员努力了。功夫不负有心人,总会有收获的。希望对各位有所帮助。

  第五节 工程网络计划技术

  知识点1:网络图的绘制

  一、基本概念

  网络图有双代号网络图和单代号网络图两种。


  1.紧前工作、紧后工作和平行工作。

  2.先行工作和后续工作。

  3.关键线路和关键工作:总持续时间最长的线路称为关键线路,关键线路的长度就是网络计划的总工期。

  【提示】关键线路上的工作称为关键工作。实施过程中,关键工作的实际进度提前或拖后,均会对总工期产生影响。

  【提示】在网络计划中,关键线路可能不止一条。而且在网络计划执行过程中,关键线路还会发生转移。

  二、网络图的绘制规则和方法

  (一)双代号网络图的绘制规则和方法


  1.网络图必须按照已定的逻辑关系绘制。

  2.网络图中严禁出现循环回路。

  3.网络图中的箭线(包括虚箭线,以下同)应保持自左向右的方向,不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

  4.网络图中严禁出现双向箭头和无箭头的连线。

  5.网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。

  6.严禁在箭线上引入或引出箭线。起点节点或终点节点有多条箭线引入时,为使图形简洁,可用母线法绘图。

  7.应尽量避免网络图中工作箭线的交叉。当交叉不可避免时,可以采用过桥法或指向法处理。

  8.网络图中应只有一个起点节点和一个终点节点。

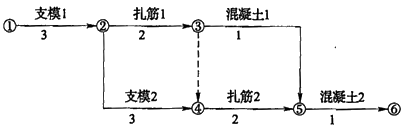

  【2018试题·多选题】某工作双代号网络计划如下图所示,存在的绘图错误有( )。




  A.多个起点节点

  B.多个终点节点

  C.存在循环回路

  D.节点编号有误

  E.有多余虚工作

  『正确答案』ADE

  『答案解析』本题考查的是网络图的绘制。选项A正确,①、②节点均为开始节点;选项D正确,工作G开始节点的编号大于结束节点的编号;选项E正确,③→⑤工作为多余虚工作。参见教材P118~119。

  【例题·多选题】某分部工程双代号网络计划如下图所示,其作图错误包括( )。


  A.多个起点节点

  B.多个终点节点

  C.节点编号有误

  D.存在循环回路

  E.有多余虚工作

  『正确答案』ACE

  『答案解析』本题考查的是网络图的绘制。选项A正确,①、②节点均为开始节点;选项C正确,⑨节点编号重复;选项E正确,②→③和②→④工作为多余虚工作。参见教材P118~119。

  (二)单代号网络图的绘制规则


  单代号网络图的绘图规则与双代号网络图的绘图规则基本相同。

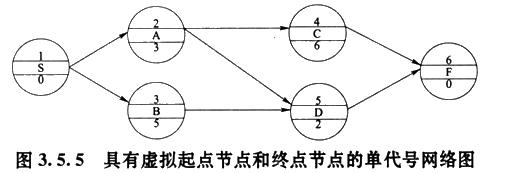

  不同:当网络图中有多项开始工作时,应增设一项虚拟的工作(S),作为该网络图的起点节点;

  不同:当网络图中有多项结束工作时,应增设一项虚拟的工作(F),作为该网络图的终点节点。
