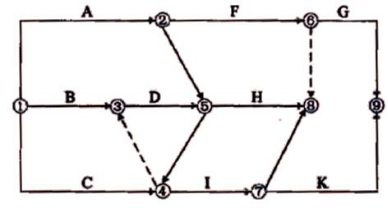

某工程双代号网络图如下图所示，绘图错误有( )。

A.存在循环回路

B.节点编号错误

C.有无箭头的连线

D.有多个起点节点

E.有多个终点节点

【正确答案】ABE

【答案解析】本题考查的是双代号网络图的绘制。③→⑤→④形成循环回路;出现④→③，⑤→④，节点编号错误;节点⑧、⑨均为终点节点。参见教材P37～40。
