问:上海环球金融中心施工过程中巨型斜撑安装是如何做的?

答:巨型斜撑在塔楼四面的巨型柱之间设置,截面为焊接箱形,内部填充混凝土,分为1层一节或2层一节。巨型斜撑相对相邻的构件单件重量大,而且是倾斜状态,安装时容易产生向下的弯曲变形,在施工过程中主要采取了下设临时支撑,并在相反方向用钢丝绳拉紧,防止巨型斜撑的偏心重量影响其余的小构件。

单泵将混凝土垂直泵送至492米。三一重工的HBT90CH超高压拖泵,将混凝土一次泵送至上海环球金融中心492米的施工高度。素有“泵王”之称的三一泵刷新了自己5年前在香港国际金融中心创下的单泵垂直泵送406米的世界纪录。

环球金融中心混凝土工程总方量为234500立方米,地面(±0.00)以上混凝土方量为99800立方米,最大泵送高度达到492米。

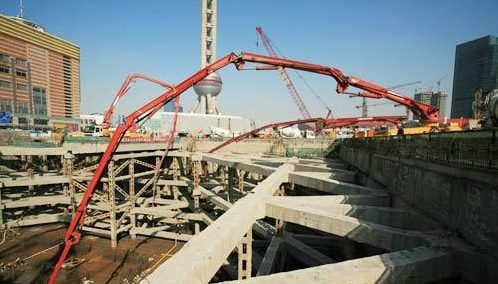

施工过程中,工程施工方根据不同结构采用了强度等级为C30-C60的混凝土,其中屋顶周边桁架内部均灌高流态混凝土。三一超高压拖泵以40个小时不间断浇筑主楼底板30000余立方混凝土的泵送能力,保证了施工的高效率,并且在主楼封顶时,单泵将混凝土垂直泵送至492米。除超高压拖泵外,另有8台三一设备参与了该工程的基础浇注,顺利完成三天两夜连续浇注一万五千多方混凝土的任务,“泵王”再破世界记录。

上海环球金融中心施工过程中巨型斜撑安装是如何做的

图1

上海环球金融中心施工过程中巨型斜撑安装是如何做的

图2

上海环球金融中心施工过程中巨型斜撑安装是如何做的

图3

上海环球金融中心施工过程中巨型斜撑安装是如何做的

图4
