光线示波器

　　利用振动子偏转反射的光束在感光记录纸上记录一个或多个参数的瞬时值，以确定其波形的记录仪器。被测参数可为电流或电压等电量，或为已转变为电量的各种非电量，例如在机械工程中与应变片配合使用时，可测应力、应变、扭矩和振动等。光线示波器用光束记录，光束无惯性，光记录无摩擦，又可用增加光臂长度的方法来提高光学的放大作用。与其他记录仪相比，光线示波器的工作频率较高，可达10000赫,而一般笔式记录仪不超过100赫,喷射式记录仪也不超过1000赫。它还具有较高的电流灵敏度、较低的记录误差和仪器轻、小等优点，尤宜制成能同时记录几个或几十个不同参数的多线示波器，但波形图经一定处理后才能显现，且所用的记录纸较贵。

　　光线示波器也是一种常用的模拟式记录器，它将电信号转换为光信号并记录在感光纸或胶片上，得到的是试验变量与时间的关系曲线。

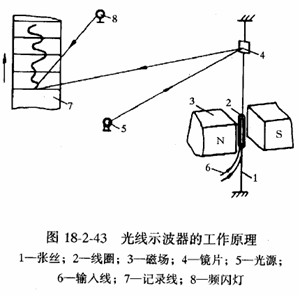

　　图18—2—43为光线示波器的工作原理，当振动的信号电流输入振动子线圈2时，在固定磁场3内的振动子线圈就发生偏转，与线圈连着的小镜片及其反射的光线也随之偏转，偏转的角度大小和方向与输入的信号电流相对应，光线射在前进着的感光记录纸上，即留下所测信号的波形，与此同时在感光记录纸上用频闪灯8打上时间标记。光线示波器可以同时记录若干条波形曲线，它还可以用于静力试验的数据记录。
