力传感器和压力传感器

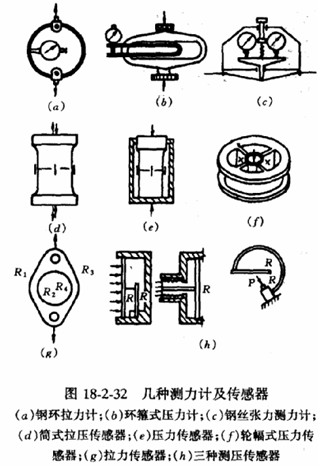

　　结构试验中，力传感器和压力传感器是用来测量对结构（试件）的作用力（荷载）、支座反力等。力传感器和压力传感器主要有机械式和电测式两类，如图18—2—32所示。

　　传感器的基本原理是用一弹性元件在感受力或压力时，弹性元件即发生与外力或压力成相对应关系的变形，用机械装置把这些变形按规律进行放大和显示的即为机械式传感器，用电阻应变计把这些变形转变成电阻变化然后再进行测量的即为应变式传感器。此外，还有利用压电效应制成的压电式传感器。

　　测量时，机械式传感器为直读仪器，可以直接从传感器指示的变形值得到量测的力值；应变式传感器应与应变仪或数据采集仪连接，从应变仪上读到应变值再换算成力值或压力值，也可由数据采集仪或通过数据采集仪接人计算机，自动换算成力值或压力值输出；压电式传感器应与电荷放大器连接，然后再输给记录仪器等。
