二、结构试验的试件设计

　　在进行结构强度和变形试验时，作为结构试验的试件可以取为实际结构（原型）的整体或是它的一部分，当不能采用原型结构进行试验时，也可用1：1的足尺模型或缩小比例的缩尺模型。

　　试件设计应包括试件形状的选择、试件尺寸与数量的确定以及构造措施的研究考虑，同时必须满足结构与受力的边界条件、试件的破坏特征、试验加载条件的要求。

　　（一）试件形状

　　在设计试件形状时，最重要的是要造成和设计目的相一致的应力状态。

　　对于从整体结构中取出部分构件单独进行试验时，特别是在比较复杂的超静定体系中必须要注意其边界条件的模拟，使其能如实反映该部分结构构件的实际工作。

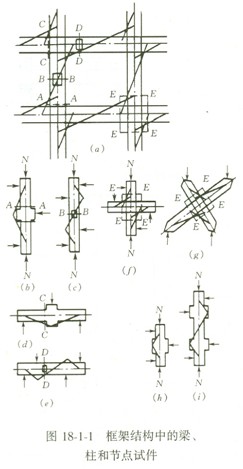

　　当作如图18-1-1（a）所示受水平荷载作用的框架结构应力分析时，若试验A—A部位的柱脚、柱头部分时，试件要设计成如图18-1-1（b）所示；若作B—B部位的试验，试件设计成如图18-1-1（c）；对于梁如作成18-1-1（d）（e）那样的设计，则应力状态可与设计目的相一致。

　　作钢筋混凝土柱的试验研究时，若要探讨其挠曲破坏性能，如图18-1-1（h）的试件是足够的，但若作剪切性能的探讨，则反弯点附近的应力状态与实际应力情况有所不同，为此有必要采用图18-1-1（i）中的适用于反对称加载的试件。

　　在作梁柱连接的节点试验时，采用十字形试件如图18-1-1（f），节点两侧梁柱的长度一般均取1/2梁跨和1/2柱高，即按框架承受水平荷载时产生弯矩的反弯点（M=0）的位置来决定。边柱节点可采用T字形试件。

　　为了避免在试验过程中梁柱部分先于节点破坏，必须事先对梁柱部分进行加固。当试验目的为了解初始设计应力状态下的性能，并同理论作对比时，可以采用如图18-1-1（g）的X形试件。
