试验加载装置的设计

　　为了保证试验工作的正常进行，试验加载的设备装置也必须进行专门的设计。在使用试验室内现有的设备装置时，也要按每项试验的要求对装置的强度刚度进行复核计算。

　　对于加载装置的强度，首先要满足试验最大荷载量的要求，并保证有足够的安全储备，同时要考虑到结构受载后有可能使局部构件的强度有所提高，以致试件的最大承载力常比预计的大，所以，在作试验设计时，加载装置的承载能力要求提高70%左右。

　　试验加载装置还必须考虑刚度要求。如果刚度不足，将难以获得试件极限荷载后的变形和受力性能。

　　设计试验加载装置还要求能符合结构构件的受力条件，要求能模拟结构构件的边界条件和变形条件。

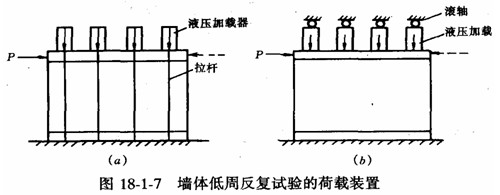

　　在砖石或砌块墙体的低周反复试验中，图18—1—7（a）当墙体侧向位移较大时施加竖向荷载用的拉杆对墙体的侧向位移会产生约束作用，而18—1—7（b）的加载方式就能消除约束，较好地符合实际受力情况。

　　在加载装置中还必须注意试件的支承方式，梁的弯剪试验中，在加载点和支承点的摩擦力均会产生次应力，使梁所受的弯矩减小。当支承反力增大时，滚轴可能产生变形，甚至接近塑性，会有非常大的摩擦力，使试验结果产生误差。
