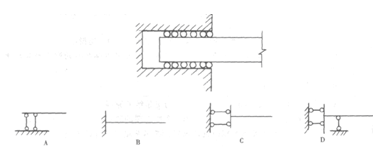

1．图示支承可以简化为下列哪一种支座形式（ 　）？

　　2．图示桁架杆1、杆2、杆3所受的力分别为（ 　）。


　　A．S1=-707N， S2=500N， S3=500N
　　B．Sl=707N， S2=一500N， S3=一500N
　　C．S1=1414N， S2=500N， S3=1000N
　　D．S1=一707N， S2=1000N， S3=500N
　　提示：用节点法，依次取C和B计算即得。
　　答案：A

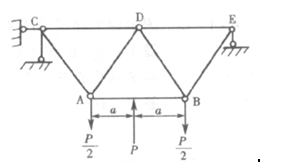

　　3．图示结构中，AC杆所受的内力为（ 　）

　　A．受拉轴力
　　B．受压轴力
　　C．无内力
　　D．剪力
　　提示：用节点法，通过E点分析可知CE杆受压， CD为零杆，AC杆受力性 质与CE杆相同。
　　答案：B

　　4．图示结构中，CD杆的轴力是（ 　）。

　　A．P，压力
　　B．P，拉力
　　C．0
　　D．0.3P，压力
　　提示：取结点D，用零杆判别法即得。
　　答案：C

　　5．图示结构承受一组平衡力系作用，下列哪一种叙述是正确的（ 　）？

　　A．各杆内力均不为0
　　B．各杆内力均为0
　　C．仅AB杆内力不为0
　　D．仅AB杆内力为0
　　提示：在平衡力系作用下，结构的支反力为零，除AB杆外其余各杆均不受力，仅AB杆受外力作用而产生剪力与弯矩。
　　答案：C

　　6．图示悬臂梁受一组平衡力系作用，下列哪一种叙述是正确的（ 　）？


　　A．E点右截面剪力为P/2
　　B．D点左截面剪力为P
　　C．C点弯矩为0
　　D．D点弯矩为0
　　提示：（A） QE右=0，（B）QD右/2，（C）Mc=0，（D）MD=Pa/2，只有C正确。
　　答案：C

　　7． 梁所受荷载如图所示，对其弯矩图剪力图下面哪一种说法是正确的（ 　）？

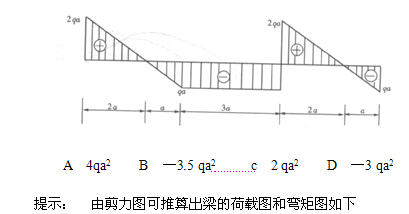

　　8．无集中力偶作用，剪力图如图示，则梁上的最大弯矩为（ 　）。


　　提示：从C处用截面法截开，取半个结构为研究对象，再对C点取矩计算即得。
　　答案：A
