2020年二级建造师报名在即，考生们都在积极备考，但有许多考生可能在这个阶段会不知从何下手来进行学习，小编为大家整理了二级建造师《市政公用工程管理与实务》的一些知识点与考点，希望对考生们有所帮助。

考点：地基加固处理方法常用方法与技术要点

（一）注浆法

（1）注浆法是利用液压、气压或电化学原理，通过注浆管把浆液均匀地注入地层中，浆液以填充、渗透和挤密等方式，赶走土颗粒间或岩石裂隙中的水分和空气后占据其位置，经人工控制一定时间后，浆液将原来松散的土粒或裂隙胶结成一个整体，形成一个结构新、强度大、防水性能好和化学稳定性良好的“结石体”。

（2）注浆法所用的浆液是由主剂（原材料）、溶剂（水或其他溶剂）及各种外加剂混合而成。通常所提的注浆材料是指浆液中所用的主剂。外加剂可根据在浆液中所起的作用，分为固化剂、催化剂、速凝剂、缓凝剂和悬浮剂等。注浆材料有很多，其中，水泥浆材是以水泥浆液为主的浆液，适用于岩土加固，是国内外常用的浆液。

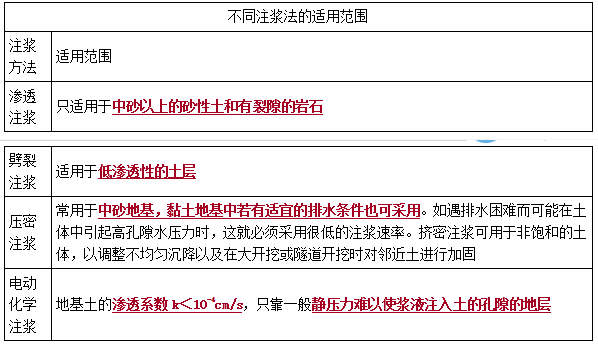

（3）在地基处理中，注浆工艺所依据的理论主要可分为渗透注浆、劈裂注浆、压密注浆和电动化学注浆四类。

【口诀】缝多靠自己，黏土靠压力，难渗靠电动

（4）注浆设计包括注浆量、布孔、注浆有效范围、注浆流量、注浆压力、浆液配方等主要工艺参数，没有经验可供参考时，应通过现场试验确定上述工艺参数。

（5）注浆加固土的强度具有较大的离散性，注浆检验应在加固后28d进行。可采用标准贯入、轻型静力触探或面波等方法检测加固地层均匀性；按加固土体尝试范围每间隔1m进行室内试验，测定强度或渗透性。检验点数和合格率应满足相关规范要求，对不合格的注浆区应进行重复注浆。

（二）水泥土搅拌法

（1）水泥土搅拌法适用于加固饱和黏性土和粉土等地基。它利用水泥（或石灰）等材料作为固化剂通过特制的搅拌机械，就地将软土和固化剂（浆液或粉体）强制搅拌，使软土硬结成具有整体性、水稳性和一定强度的水泥加固土，从而提高地基土强度和增大变形模量。根据固化剂掺入状态的不同，它可分为浆液搅拌和粉体喷射搅拌两种。前者是用浆液和地基土搅拌，后者是用粉体和地基土搅拌。目前，喷浆型湿法深层搅拌机械在国内常用的有单轴、双轴、三轴及多轴搅拌机，喷粉搅拌机目前仅有单轴搅拌机一种机型。

（2）水泥土搅拌法加固软土技术具有其独特优点：

1）最大限度地利用了原土；

2）搅拌时无振动、无噪声和无污染，可在密集建筑群中进行施工，对周围原有建筑物及地下沟管影响很小；

3）根据上部结构的需要，可灵活地采用柱状、壁状、格栅状和块状等加固形式；

4）与钢筋混凝土桩基相比，可节约钢材并降低造价。

（3）水泥土搅拌法施工步骤由于湿法和干法的施工设备不同而略有差异，具体见下面两图。其主要步骤应为：

1）搅拌机械就位、调平。

2）预搅下沉至设计加固深度。

3）边喷浆（粉）、边搅拌提升直至预定的停浆（灰）面。

4）重复搅拌下沉至设计加固深度。

5）根据设计要求，喷浆（粉）或仅搅拌提升直至预定的停浆（灰）面。

6）关闭搅拌机械。

在预（复）搅下沉时，也可采用喷浆（粉）的施工工艺，但必须确保全桩长上下至少再重复搅拌一次。

（4）应根据室内试验确定需加固地基土的固化剂和外加剂的掺量，如果有成熟经验时，也可根据工程经验确定。

（三）高压喷射注浆法

（1）高压喷射注浆法对淤泥、淤泥质土、黏性土（流塑、软塑和可塑）、粉土、砂土、黄土、素填土和碎石土等地基都有良好的处理效果。但对于硬黏性土，含有较多的块石或大量植物根茎的地基，因喷射流可能受到阻挡或削弱，冲击破碎力急剧下降，切削范围小或影响处理效果。对于含有过多有机质的土层，其处理效果取决于固结体的化学稳定性。鉴于上述几种土的组成复杂、差异悬殊，高压喷射注浆处理的效果差别较大，应根据现场试验结果确定其适用程度。对于湿陷性黄土地基，也应预先进行现场试验。

（2）高压喷射有旋喷（固结体为圆柱状）、定喷（固结体为壁状）和摆喷（固结体为扇状）等三种基本形状，它们均可用下列方法实现（图2K313022-4）：

1）单管法：喷射高压水泥浆液一种介质；

2）双管法：喷射高压水泥浆液和压缩空气两种介质；

3）三管法：喷射高压水流、压缩空气及水泥浆液等三种介质。

【口诀：水泥生气流泪】

上述三种喷射方法有效处理长度不同，以三管法最长，双管法次之，单管法最短。实践表明，旋喷形式可采用单管法、双管法和三管法中的任何一种方法。定喷和摆喷注浆常用双管法和三管法。

（3）高压旋喷桩加固体的有效直径或范围应根据现场试验或工程经验确定。当用于止水帷幕时，加固体的搭接宽度应符合规范要求。

（4）高压喷射注浆的施工参数应根据土质条件、加固要求通过试验或根据工程经验确定，并在施工中严格加以控制。单管法及双管法的高压水泥浆和三管法高压水的压力应大于20MPa。高压喷射注浆的主要材料为水泥，对于无特殊要求的工程，宜采用强度等级为42.5级及以上的普通硅酸盐水泥。根据需要可加入适量的外加剂及掺合料。外加剂和掺合料的用量，应通过试验确定。水灰比通常取0.8～1.5，常用为1.0。

（5）高压喷射注浆的全过程为钻机就位、钻孔、置入注浆管、高压喷射注浆和拔出注浆管等基本工序。施工结束后应立即对机具和孔口进行清洗。在高压喷射注浆过程中出现压力骤然下降、上升或冒浆异常时，应查明原因并及时采取措施。

推荐：

二级建造师法规知识点及相关模拟题【汇总】

二级建造师管理知识点及相关模拟题【汇总】

二建考点速记手册免费领取：

二建考试临近，5大课程火力全开，助力高效备考，进入二级建造师点题密训班>>

2020年二级建造师考试在即，万人模考来袭，带你提前体验考场：
