2022年二级建造师备考已经开始，网校为二建考生整理了《建设工程施工管理》常见考点配套练习题，供大家练习使用。

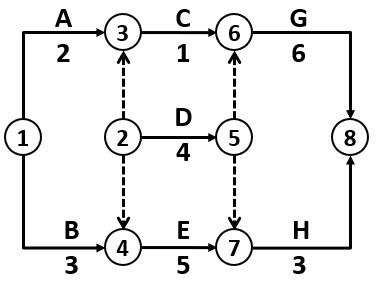

【2021年单选】某双代号网络计划如下图所示（时间单位：天），存在的绘图错误是（　）。

A.有多个起点节点

B.工作标识不一致

C.节点编号不连续

D.时间参数有多余

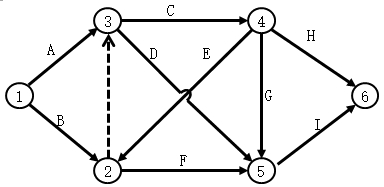

【2020年单选】双代号网络图如下图，图中存在的绘图错误是（　）。

A.存在多个终点节点

B.存在曲线形状的箭线

C.出现循环回路

D.存在多余的虚箭线

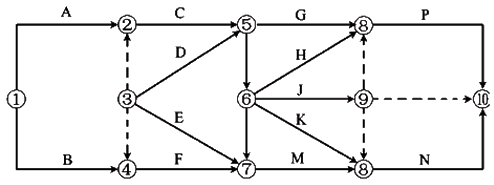

【2019年单选】如下图所示网络图中，存在的绘图错误是（　）。

A.节点编号错误

B.存在多余节点

C.有多个终点节点

D.工作编号重复

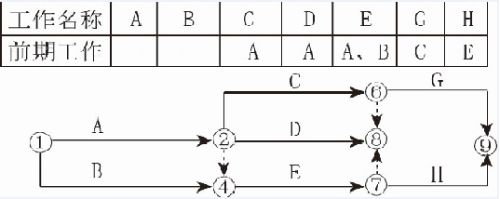

【2018年单选】根据下表逻辑关系绘制的双代号网络图如下，存在的绘图错误的是（　）。

A.节点编号不对

B.逻辑关系不对

C.有多个终点节点

D.有多个起点节点

【典型例题】某分部工程双代号网络计划如下图所示，其存在的绘图错误有（　）。

A.多个终点节点

B.存在循环回路

C.多个起点节点

D.节点编号有误

E.有多余虚工作
