某分部工程双代号网络计划如下图所示,其存在的绘图错误有( )。
2020年二级建造师考试有部分地区已经进入报名阶段,考生们都在积极进行备考,做一下模拟习题也成为许多考生备考时必不可少的一步,今天就为大家提供了《建设工程施工管理》模拟试题及解析,为考生们助跑2020年二级建造师考试!

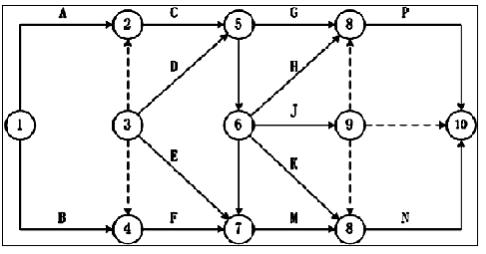

某分部工程双代号网络计划如下图所示,其存在的绘图错误有( )。
A.多个终点节点
B.存在循环回路
C.多个起点节点
D.节点编号有误
E.有多余虚工作
『正确答案』 CDE

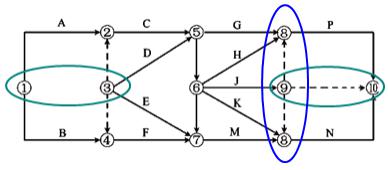

『答案解析』本题考查的是双代号网络计划。有多个起点节点①和③;有两个⑧节点和节点指向错误③→②,故节点编号错误;有多余虚工作⑨→⑩。
