2012年二级建造师考试《市政公用工程管理与实务》试题案例题第2题

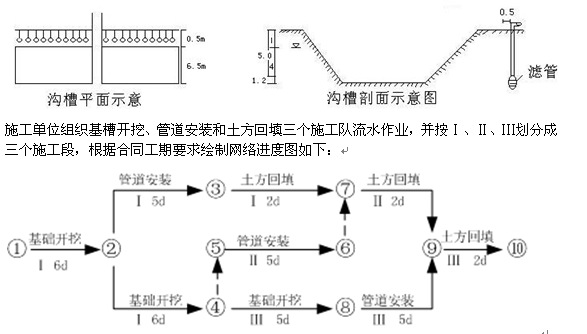

【案例二】背景：某施工单位承接了一项市政排水管道工程，基槽采用明挖法放坡开挖施工，基槽宽度为6．5m，开挖深度5m，场地内地下水位于地表下1m，施工单位拟采用轻型井点降水，井点的布置方式和降深等示意图如下：

　　问题：

　　1．指出降水井点布置的不妥之处，并写出正确的做法。

　　2．降水深度是否妥当，如不妥请改正。

　　3．网络进度图上有两个不符合逻辑的地方，请在图上用虚线画出虚工作，让逻辑更合理。

　　4．计算本工程的总工期，并指出关键线路。

　　【参考答案】1．（1）降水井点布置采用单排井点不合理。沟槽深度达到5m，基坑宽度为6．5m，应采用双排井点布置。（2）井点管与基槽上口边缘距离为0．5m不合理。井点管应布置在基槽上口边缘外1．0~1．5m. 2．降水深度为基底以下0．2m不正确，降水深度应为基底以下0．5m. 3．管道安装1到管道安装2用虚线连上，箭头指向安装2.安装2指向安装3，箭头指向安装3．还有把4到5节点改成虚箭线，6到7节点改成虚箭线。

　　4．关键线路：①→②→④→⑧→⑨→⑩，总工期为6+6+6+5+2=25（天）。

　　答案及解析由网校老师整理而成，据学员反映部分网站未经许可擅自转载，且出现内容错误，请大家以本网为准。
