　　知识点：水闸的组成及作用

　　【课前引例】

　　水闸工程海漫的构造要求包括(　)。

　　A.表面粗糙

　　B.透水性差

　　C.整体刚度大

　　D.块石上小下大

　　一、水闸的类型

　　(1)任务：进水闸、节制闸、泄水闸、挡潮闸等。

　　(2)闸室结构形式：开敞式水闸和涵洞式水闸。

　　①开敞式水闸：引(泄)水流量较大时常采用;

　　②涵洞式水闸：引水流量较小的渠堤之下;根据水力条件的不同，涵洞式可分为有压和无压两种。

　　(3)过闸流量：大、中和小型;100、1000m3/s。

　　二、水闸的组成部分及其作用

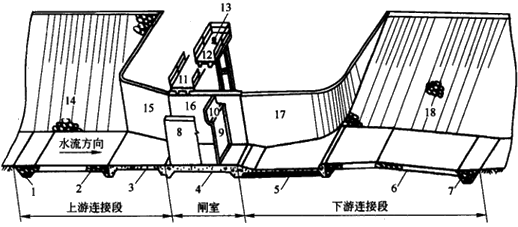

　　图 水闸的组成部分

　　1-上游防冲槽;2-上游护底;3-铺盖;4-闸室底板;5-护坦(消力池);6-海漫;7-下游防冲槽;8-闸墩;9-闸门;10-胸墙;11-交通桥;12-工作桥;13启闭机;14-上游护坡;15-上游翼墙;16-边墩;17-下游翼墙;18-下游护坡

　　(一)闸室：水闸的主体，起挡水和调节水流的作用。包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。

　　1.底板(平底板最常用)：根据底板与闸墩连接方式：

　　整体式底板：每段底板与闸墩都连成整体;

　　分离式底板：闸孔中间的底板与闸墩下面的底板之间用沉降缝分开。

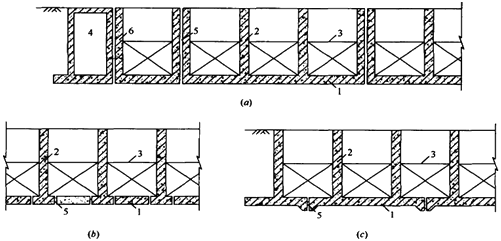

　　图　整体式和分离式底板示意图

　　(a)整体式底板;(b)、(c)分离式底板

　　1-底板;2-中墩;3-闸门;4-岸墙;5-分缝;6-边墩

　　整体式底板：抗震性能较好;中等密实以下的地基或地震区适宜采用整体式底板。

　　分离式底板：基底压力较大，适用于地质条件较好、地基承载力较大地基。

　　(二)上游连接段：铺盖、护底护坡及上游翼墙等。

　　铺盖：主要作用是延长渗径长度以防渗，应该具有不透水性，兼有防冲功能。

　　钢筋混凝土铺盖常用C20混凝土浇筑，厚度0.4～0.6m，铺盖与底板接触的一端应适当加厚，并用沉降缝分开，缝内设止水。

　　(三)下游连接段：护坦(消力池)、海漫、下游防冲槽(齿墙)以及下游翼墙与护坡等。

　　1.护坦：具有足够的重量、强度和抗冲耐磨能力。

　　与两侧翼墙底板及闸室底板之间，均应设置沉陷缝。缝的位置如在闸基防渗范围内，缝中应设止水。

　　2.海漫：

　　其作用是继续消能，调整流速分布，确保下游河床免受有害冲刷。

　　构造要求：表面粗糙，能够消除余能;透水性好，以利于渗流顺利排出;具有一定柔性，能够适应河床变形。海漫材料一般采用浆砌或干砌块石。

　　三、橡胶坝的组成及作用(柔性挡水体)

　　1.橡胶坝的类型

　　袋式、帆式和钢柔混合结构式，袋式坝型比较常用;坝袋按充胀介质可分为充水式、充气式和气水混合式。

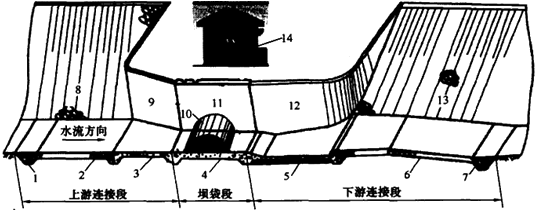

　　图　橡胶坝组成部分

　　1-上游防冲槽;2-上游护底;3-铺盖;4-坝底板;5-护坦(消力池);6-海漫;7-下游防冲槽;8-上游护坡;9-上游翼墙;10-坝袋;11-边墩(岸墙);12-下游翼墙;13-下游边坡;14-控制室

　　2.橡胶坝的组成部分及作用

　　坝袋段是橡胶坝的主体，起挡水、调节坝上水位及过坝水流的作用。包括底板、坝袋、边墩和中墩等。

　　(2)中墩。分割坝段、安放溢流管道，支撑枕式坝两端堵头。

　　(3)边墩。挡土、安放溢流管道，支撑枕式坝端部堵头。

　　【课前引例】

　　水闸工程海漫的构造要求包括(　)。

　　A.表面粗糙　　　　B.透水性差

　　C.整体刚度大　　　D.块石上小下大

　　『正确答案』A

　　『答案解析』本题考查的是水闸的组成及作用。海漫构造要求：表面粗糙，能够消除余能;透水性好，以利于渗流顺利排出;具有一定柔性，能够适应河床变形。

　　【课堂习题】

　　坝袋段是橡胶坝的主体，坝袋按照充胀介质可以分为(　)。

　　A.帆式　　　B.冲水式　　　C.充气式

　　D.刚柔混合式　　　　E.气水混合式

　　『正确答案』BCE

　　『答案解析』本题考查的是水闸的组成及作用。坝袋按充胀介质可分为充水式、充气式和气水混合式。
