　　知识点6：双代号网络计划的绘图规则

　　【考频指数】★★★

　　【考点精讲】

　　1.双代号网络图必须正确表达已定的逻辑关系;

　　2.严禁出现循环回路;

　　3.在节点之间严禁出现带双向箭头或无箭头的连线;

　　4.严禁出现没有箭头节点或没有箭尾结点的箭线;

　　5.当某些节点有多个向外或者向内的箭线，可使用母线法绘制，使图形简洁;

　　6.绘制网络图时，箭线不宜交叉，若交叉不可避免时，可用过桥法或指向法;

　　7.双代号网络图中应当只有一个起点节点和一个终点节点，而其他的节点均应是中间节点;

　　8.双代号网络图应当条理清晰，布局合理。

　　【经典例题】

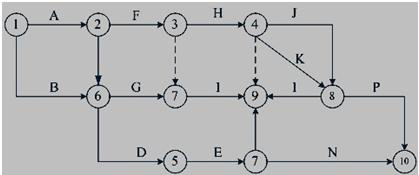

　　1.某双代号网络计划如下图所示，图中存在的绘图错误有(　)。

　　A.多个终点节点

　　B.节点编号重复

　　C.两项工作有相同的节点编号

　　D.循环回路

　　E.多个起点节点

　　【答案】ABC

　　【解析】本题考查的是双代号网络计划。图中存在多个终点节点⑨⑩;节点编号重复，两个⑦节点;两项工作有相同的节点编号⑦→⑨;D工作箭线由大编号节点指向小编号节点。

　　2.下列关于双代号网络计划绘图规则的说法，正确的有(　)。

　　A.网络图必须正确表达各工作间的逻辑关系

　　B.网络图中可以出现循环回路

　　C.网络图中一个节点只有一条箭线引出

　　D.网络图中严禁出现没有箭头节点或没有箭尾节点的箭线

　　E.单目标网络计划只有一个起点节点和一个终点节点

　　【答案】ADE

　　【解析】本题考查的是双代号网络计划的绘制规则。选项B，网络图不允许出现循环回路;选项C，网络图中节点可以有多个向外的箭线(除终点节点以外)。
