问：国家体育场（鸟巢）屋盖钢结构支撑塔架和柱顶系杆桁架的设计方式是什么？

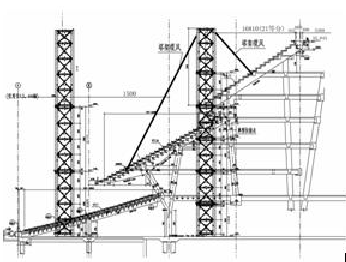

答：国家体育场（鸟巢）屋盖钢结构支撑塔架和柱顶系杆桁架的设计方式：为方便现场加工、制作和安装，提高其经济性，支撑塔架和柱顶系杆桁架的设计均采用标准段模数化的方式。支撑塔架的柱肢采用螺旋焊管，水平腹杆采用双角钢十字形布置。为节约钢材支撑塔架的斜腹杆采用X形交叉体系腹杆，设计时只考虑其受拉不考虑其受压，其截面型式采用角钢。为提高支撑塔架的柱身的抗扭刚度，在每节标准段的两端和中间区域设置交叉横隔，交叉横隔的截面采用角钢。柱顶系杆桁架的设计方式与支撑塔架基本相同。
