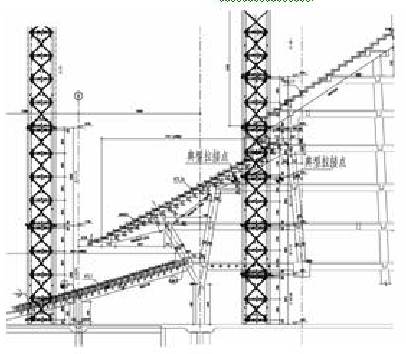

问：国家体育场（鸟巢）屋盖钢结构支撑塔架抗侧力体系是怎么形成的？

答：本支撑塔架主要考虑的水平侧力为风荷载。除支撑塔架自身及柱顶系杆桁架需抵抗风荷载外，主要考虑支撑于塔架塔身上的主桁架受风作用。主桁架轴线高12m，上、下弦杆多为1000×1000mm的箱形梁，腹杆为600×600mm的箱形梁。主桁架受风面大，处在高空，受风作用敏感。为增强各支撑塔架整体协同抗风的能力，在各支撑塔架顶部设置格构式柱顶系杆作为水平支撑体系。另外，为提高整体结构柱顶平面支撑系统的抗扭刚度，在角部区域设置隅撑。计算分析表明，上述结构的整体工作接近于空间排架结构，支撑塔架的受力与悬臂柱类似，为提高整体结构的抗侧能力，单方面增加支撑塔架强度和刚度是远远不够的，也是极不经济的，因此，为传递侧向风载，需进一步采取其他措施，形成整体结构的抗力体系。根据现场条件，施工时可在中圈和外圈的支撑塔架顶部设置双向缆风用以传递屋盖主桁架所受风载，内圈支撑塔架所受屋盖主桁架的风载由整体结构传递。
