全国一级建造师执业资格考试用书（第三版）

《公路工程管理与实务》

2011年网上增值服务（3）

重点难点解析

　　1B413000 公路桥梁工程

　　1B413010 桥梁的构造

　　1B413011 掌握桥梁的组成与类型

　　1.比较相关尺寸术语名称

　　净跨径梁式桥是设计洪水位上相邻两个桥墩 （或桥台）之间的净距，用 表示。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

　　总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径 （Σ ），它反映了桥下宣泄洪水的能力。

　　计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用 表示。拱圈（或拱肋）各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。

　　桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。对于无桥台的桥梁为桥面系行车道的全长。

　　桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。

　　桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。

　　建筑高度是桥上行车路面 （或轨顶）标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。公路 （或铁路）定线中所确定的桥面 （或轨顶）标高，对通航净空顶部标高之差，又称为容许建筑高度。桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。

　　净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离，以 表示；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以 表示。

　　矢跨比是拱桥中拱圈 （或拱肋）的计算矢高 与计算跨径 之比（ ），也称拱矢度，它是反映拱桥受力特性的一个重要指标。

　　涵洞是用来渲泄路堤下水流的构造物，通常在建造涵洞处路堤不中断。为了区别于桥梁，单孔跨径不到5m的结构物，均称为涵洞。

　　1B413012 掌握桥梁基础分类和受力特点

　　1.比较按桩承载性能分类

　　摩擦桩：当软土层很厚，桩端达不到坚硬土层或岩层上时，则桩顶的极限荷载主要靠桩身与周围土层之间的摩擦力来支承，桩尖处土层反力很小，可忽略不计。

　　端承桩：桩穿过软弱土层，桩端支承在坚硬土层或岩层上时，则桩顶极限荷载主要靠桩尖处坚硬岩土层提供的反力来支承，桩侧摩擦力很小，可以忽略不计。

　　摩擦端承桩：桩顶的极限荷载由桩侧阻力和桩端阻力共同承担，但主要由桩端阻力承受。

　　端承摩擦桩：桩顶的极限荷载由桩侧阻力和桩端阻力共同承担，但主要由桩侧阻力承受。

　　1B413013 掌握桥梁下部结构分类和受力特点

　　1．梁桥轻形桥墩、台

　　（1）梁桥轻形桥墩

　　钢筋混凝土薄壁桥墩：施工简便，外形美观，过水性良好，适用于低级土软弱的地区。需耗费用于立模的木料和一定数量的钢筋。

　　柱式桥墩：外形美观，圬工体积少，而且重量较轻。

　　钻孔桩柱式桥墩：适合于多种场合和各种地质条件。通过增大桩径、桩长或用多排桩加建承台等措施，也能适用于更复杂的软弱地质条件以及较大的跨径和较高的桥墩。

　　柔性排架桩墩：优点是用料省、修建简便、施工速度快。主要缺点是用钢量大，使用高度和承载能力受到一定限制。因此它只适合于在低浅宽滩河流、通航要求低和流速不大的水网地区河流上修建小跨径桥梁时采用。

　　（2）梁桥轻形桥台

　　设有支撑梁的轻型桥台：适用于单跨桥梁，桥孔跨径6～10m，台高不超过6m.

　　埋置式桥台：桥台所受的土压力小，桥台的体积相应的减少。但是由于台前护坡是用片石做表面防护的一种永久性设施，存在有被洪水冲毁而使台身裸露的可能，故设计时必须慎重进行强度和稳定的验算。分为后倾式、肋形埋置式、双柱式、框架式等类型。其中桩柱式桥台对于各种土地基都适宜，其适用范围是：桥孔跨径8～20m，填土高度3～5m.当填土高度大于5m时宜采用框架式埋置式桥台。

　　钢筋混凝土薄壁桥台：适用于软弱地基的条件，但其构造和施工比较复杂，并且钢筋用量也较多。

　　加筋土桥台：在台后路基填土不被冲刷的中、小跨径桥梁，台高 3～5m时，可采用加筋土桥台。

　　2.桥梁下部结构的受力特点

　　桥梁墩台承担着桥梁上部结构所产生的荷载，并将荷载有效地传递给地基基础，起着“承上启下”的作用。

　　桥墩为多跨桥梁中的中间支承结构物，除承受上部结构产生竖向力、水平力和弯矩外，还承受风力、流水压力及可能发生的地震力、冰压力、船只和漂流物的撞击力。

　　桥台设置在桥梁两端，除了支承桥跨结构外，又是衔接两岸接线路堤的构筑物；它既要能挡土护岸，又能承受台背填土及填土上车辆荷载所产生的附加土侧压力。

　　桥梁墩台不仅自身应有足够的强度、刚度和稳定性，而且对地基的承载力、沉降量、地基与基础之间的摩阻力等也都提出一定的要求，避免在上述荷载作用下产生危害桥梁整体结构的水平、竖向位移和转角位移。

　　桥梁墩台受力计算时的荷载及其组合应根据可能出现的各种荷载情况进行最不利的荷载组合。

　　1B413014 掌握桥梁上部结构分类和受力特点

　　1．连续体系桥梁

　　（1）由于支点存在负弯矩，使跨中正弯矩显著减少，可以减少跨内主梁的高度，提高跨径，当加大支点截面附近梁高形成变截面时，还可进一步降低跨中弯矩；

　　（2）由于是超静定结构，产生附加内力的因素包括预应力、混凝土的收缩徐变、墩台不均匀沉降、截面温度梯度变化等；

　　（3）配筋要考虑正负两种弯矩的要求，顶推法施工要考虑截面正负弯矩的交替变化。

　　1B413015 了解桥梁计算荷载

　　1．比较桥梁工程作用的分类

　　公路桥涵设计采用的作用分为永久作用、可变作用和偶然作用三类，规定见表1B413015-1.

　　作 用 分 类 表1B413015-1

　　1B413020 常用模板、支架和拱架的设计与施工

　　1B413021 掌握常用模板、支架和拱架的设计

　　1．模板、支架和拱架的设计原则

　　1） 宜优先使用胶合板和钢模板。

　　2） 在计算荷载作用下，对模板、支架及拱架结构按受力程序分别验算其强度、刚度及稳定性。

　　3） 模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，可设倒角。

　　4） 结构简单，制作、装拆方便。

　　2．强度及刚度要求

　　验算模板、支架及拱架的刚度时，其变形值不得超过下列数值：

　　（1） 结构表面外露的模板，挠度为模板构件跨度的1／400；

　　（2） 结构表面隐蔽的模板，挠度为模板构件跨度的1／250；

　　（3） 支架、拱架受载后挠曲的杆件（盖梁、纵梁），其弹性挠度为相应结构跨度的1／400；

　　（4） 钢模板的面板变形为1.5mm；

　　（5） 钢模板的钢棱和柱箍变形为L／500和B／500（其中L为计算跨径，B为柱宽）。

　　受压杆件的长细比不得超过下列数值：主要受压杆件（立柱）的长细比为100，次要受压杆件的长细比为150.

　　拱架各截面的应力验算，根据拱架结构形式及所承受的荷载，验算拱顶、拱脚及1／4跨各截面的应力、铁件及节点的应力，同时应验算分阶段浇筑或砌筑时的强度及稳定性。验算时不论板拱架或桁拱架均作为整体截面考虑，验算倾覆稳定系数不得小于1.3.

　　1B413022 掌握常用模板、支架和拱架的施工

　　1．模板安装的技术要求

　　混凝土的模板板面应采用下列材料之一：金属板、木制板及高分子合成材料面板、硬塑料或玻璃钢板等材料。外露面的模板板面宜采用钢模板、胶合板，为减少模板的拼缝，对于大面积的混凝土，其每块模板的面积宜大于1.0㎡.梁及墩台帽的突出部分，应做成倒角或削边，以便脱模。并按图纸所示或监理工程师指示，在结构物的某些部位设置凸条或凹槽的装饰线。在模板内的金属连接件或锚固件，应按图纸规定及监理工程师的要求将其拆卸或截断，且不损伤混凝土。模板内应无污物、砂浆及其他杂物。以后要拆除的模板，应在使用前彻底涂以脱模剂或其他相当的代用品，应使能易于脱模，并使混凝土不变色。

　　2．支架、拱架的制作及安装

　　支架按其构造分为立柱式、梁式和梁－柱式支架；按材料可分为木支架、钢支架、钢木混合支架和万能杆件拼装的支架等。拱架按结构分有支柱式、撑架式、扇形、桁式拱架、组合式拱架等；按材料分有木拱架、钢拱架、竹拱架和土牛拱胎。支架、拱架应尽量采用标准化、系列化、通用化的钢结构拼装。钢支架目前定型产品较多，可根据工程需要购买或租用，工程施工中常用支架主要有钢管支架、六四式军用梁、万能杆件设备和贝雷梁等。支架立柱必须安装在有足够承载力的地基上，底部应加设垫板以分布和传递压力。地基土必须进行夯实或碾压坚实，必要时须进行换填或其他有效的处理，并有良好的排水设施。在施工中出现最多的质量问题就是由于地基处理不好，发生沉降。在风力较大地区应设置风缆。

　　3．支架和拱架应预留施工拱度

　　在确定施工拱度值时，应考虑下列因素：

　　（1）支架和拱架拆除后上部构造本身及活载一半所产生的挠度；

　　（2）支架和拱架在荷载作用下的弹性压缩；

　　（3）支架和拱架在荷载作用下的非弹性压缩；

　　（4）支架和拱架基底在荷载作用下的非弹性沉陷；

　　（5）由混凝土收缩及温度变化而引起的挠度；

　　（6）承受推力的墩台，由于墩台水平位移所引起的拱圈挠度。

　　1B413030 桥梁工程施工技术

　　1B413031 掌握钢筋和混凝土施工

　　1．混凝土施工一般规定

　　1） 在进行混凝土强度试配和质量评定时，混凝土的抗压强度应以边长为150mm的立方体尺寸标准试件测定。试件以同龄期者三块为一组，并以同等条件制作和养护，每组试件的抗压强度应以三个试件测值的算术平均值为测定值，如有一个测值与中间值的差值超过中间值的15％时，则取中间值为测定值；如有两个测值与中间值的差值均超过15％时，则该组试件无效。

　　2） 混凝土抗压强度应为标准尺寸试件在温度为20±3℃及相对湿度不低于90％的环境中养护。 做抗压试验时所测得的抗压强度值（单位MPa），在进行混凝土强度试配和质量评定时，取其保证率为95％。拌制混凝土所使用的各项材料及拌和物的质量应经过检验，试验方法应符合现行《公路工程水泥混凝土试验规程》（JTG E30）的有关规定。

　　2．混凝土的拌制与运输

　　（1）拌制混凝土配料时，各种衡器应保持准确。对骨料的含水率应经常进行检测，雨天施工应增加测定次数，据以调整骨料和水的用量。放入拌合机内的第一盘混凝土材料应含有适量的水泥、砂和水，以覆盖拌合筒的内壁而不降低拌和物所需的含浆量。每一工作班正式称量前，应对计量设备进行重点校核。计量器具应定期检定，经大修、中修或迁移至新的地点后，也应进行检定

　　（2）对于在施工现场集中搅拌的混凝土，应检查混凝土拌和物的均匀性。

　　①混凝土拌合物应拌合均匀，颜色一致，不得有离析和泌水现象。

　　②混凝土拌合物均匀性的检测方法应按现行国家标准《混凝土搅拌机技术条件》（GB9142）的规定进行。

　　③检查混凝土拌合物均匀性时，应在搅拌机的卸料过程中，从卸料流的1/4至3/4之间部位，采取试样，进行试验，其检测结果应符合下列规定：

　　混凝土中砂浆密度两次测值的相对误差不应大于0.8％；

　　单位体积混凝土中粗骨料含量两次测值的相对误差不应大于5％。

　　（3）混凝土搅拌完毕后，应按下列要求检测混凝土拌合物的各项性能：

　　①混凝土拌合物的坍落度，应在搅拌地点和浇筑地点分别取样检测，每一工作班或每一单元结构物不应少于两次。评定时应以浇筑地点的测值为准。如混凝土拌和物从搅拌机出料起至浇筑入模的时间不超过15min时，其坍落度可仅在搅拌地点取样检测。在检测坍落度时，还应观察混凝土拌合物的黏聚性和保水性。

　　②根据需要还应检测混凝土拌合物的其他质量指标并应符合《公路桥涵施工技术规范》（JTG F50）的有关规定。

　　（4）混凝土的运输能力应适应混凝土凝结速度和浇筑速度的需要，使浇筑工作不间断并使混凝土运到浇筑地点时仍保持均匀性和规定的坍落度。

　　（5）采用泵送混凝土应符合下列规定：

　　① 混凝土的供应必须保证输送混凝土的泵能连续工作。

　　② 输送管线宜直，转弯宜缓，接头应严密，如管道向下倾斜，应防止混入空气，产生阻塞。

　　③ 泵送前应先用适量的、与混凝土内成分相同的水泥浆润滑输送管内壁。混凝土出现离析现象时，应立即用压力水或其他方法冲洗管内残留的混凝土，泵送间歇时间不宜超过15min.

　　④ 在泵送过程中，受料斗内应具有足够的混凝土，以防止吸入空气产生阻塞。

　　（6）用搅拌运输车运输已拌成的混凝土时，途中应以2～4r/min的慢速进行搅动，混凝土的装载量约为搅拌筒几何容量的2／3.

　　（7）混凝土运至浇筑地点后发生离析、严重泌水或坍落度不符合要求时，应进行第二次搅拌。二次搅拌时不得任意加水，确有必要时，可同时加水和水泥以保持其原水灰比不变。如二次搅拌仍不符合要求，则不得使用。

　　1B413032 掌握桥梁基础施工

　　1.明挖扩大基础基坑开挖施工

　　（1）坑壁不加支撑的基坑

　　①对于在干涸无水河滩、河沟中，或有水经改河或筑堤能排除地表水的河沟中，在地下水位低于基底，或渗透量少，不影响坑壁稳定；以及基础埋置不深，施工期较短，挖基坑时，不影响邻近建筑物安全的施工场所，可考虑选用坑壁不加支撑的基抗。

　　②黏土在半干硬或硬塑状态，基坑顶缘无活荷载，稍松土质基坑深度不超过0.5m，中等密实（锹挖）土质基坑深度不超过1.25m，密实（镐挖）土质基坑深度不超过2.0m时，均可采用垂直坑壁墓坑。基坑深度在5m以内．土的湿度正常时，采用斜坡坑壁开挖或按坡度比值挖成阶梯形坑壁，每梯高度为0.5～1.0m为宜，可作为人工运土出坑的台阶。基坑深度大于5m时，坑壁坡度适当放缓，或加做平台。土的湿度影响坑壁的稳定性时，应采用该湿度下土的天然坡度或采取加固坑壁的措施。当基坑的上层土质适合敞口斜坡坑壁条件，下层土质为密实黏土或岩石可用垂直坑壁开挖，在坑壁坡度变换处，应保留有至少为0.5m的平台。

　　（2）坑壁有支撑的基坑

　　①当基坑壁坡不易稳定并有地下水，或放坡开挖场地受到限制．或基坑较深、放坡开挖工程数量较大，不符合技术经济要求时，可根据具体情况，采取加固坑壁措施，如挡板支撑、钢木结合支撑、混凝土护壁及锚杆支护等。

　　②喷射混凝土护壁。根据经验，一般喷护厚度为5～8cm，一次喷护约需1～2h.一次喷护如达不到设计厚度，应等第一次喷层终凝后再补喷，直至要求厚度为止。喷护的基坑深度应按地质条件决定，一般不宜超过10m .

　　2、基坑开挖边坡失稳的主要原因

　　基坑开挖边坡失稳一般由以下几种情况引起：

　　① 基坑深度过大，而坑壁坡度较陡。

　　② 对于湿土而言，坑壁坡度陡于该湿度下上的天然坡度。

　　③ 地下水以下部分开挖，土质易坍塌却没有增设加固措施。

　　④ 基坑四周没有设置截水沟、排水沟拦截地表径流。

　　⑤ 弃土位置距基坑太近甚至放在基坑四周。

　　⑥ 在粗、细砂质上层中，水的渗流会挟带细砂颗粒流动，破坏土体结构，引起基坑壁坍塌。

　　⑦ 施工延续时间过长。

　　⑧ 施工所用大型设备在坑周边重复作业或振动较大等。

　　1B413033 掌握桥梁下部结构施工

　　1.承台底的处理要求

　　（1）低桩承台：当承台底层土质有足够的承载力，又无地下水或能排干时，可按天然地基上修筑基础的施工方法进行施工。当承台底层土质为松软土，且能排干水施工时，可挖除松软土，换填10～30cm厚砂砾土垫层，使其符合基底的设计标高并整平，即立模灌筑承台混凝土。如不能排干水时，用静水挖泥方法换填水稳性材料，立模灌筑水下混凝土封底后，再抽干水灌筑承台混凝土。

　　（2）高桩承台：当承台底以下河床为松软土时，可在板桩围堰内填入砂砾至承台底面标高。填砂时视情况决定，可抽干水填入或静水填入，要求能承受灌注封底混凝土的重量。当底层土承载力小于0.15Hkg/cm 2 [H为水中封底混凝土厚度（m）]，而围堰内水不易排干，填砂砾尚不能支承封底混凝土的重量时，则应考虑提请监理和设计单位进行变更设计或降低承台到能承受封底混凝土重量的土层土，或提高承台采用吊箱围堰施工。

　　1B413034 掌握桥梁上部结构装配式施工

　　1.先张法预制梁板工序

　　①按预制需要，整平场地，完善排水系统，统筹规划混凝土的供应及水电管路的布设安装。

　　②根据梁的尺寸、数量、工期确定预制台座的长度、数量、尺寸，台座应坚固、平整、不沉陷，表面压光。

　　③承力台座由混凝土筑成，应有足够的强度、刚度和稳定性，钢横梁受力后，挠度不能大于2mm.

　　④多根钢筋同时张拉时，其初应力要保持一致，活动横梁始终和固定横梁保持平行。

　　⑤在台座上注明每片梁的具体位置、方向和编号。

　　⑥将预应力筋（钢绞线）按计算长度切割，在失效段套上塑料管，放在台座上，线两端穿过定位钢板，卡上锚具，用液压千斤顶单束张拉，先张拉中间束，再向两边对称张拉。

　　⑦按技术规范或设计图纸规定的张拉强度进行张拉，一般为0～初应力～1.05σcon （持荷2min）～σcon （锚固）。如端横梁刚度大，每根梁可采用同一张拉值。

　　⑧钢绞线张拉后8h，开始绑扎除面板外的普通钢筋。

　　⑨使用龙门吊机将涂以脱模剂的钢模板吊装就位，分节拼装紧固，用花兰螺栓支撑，力求接缝紧密，防止漏浆、移位。

　　⑩用龙门吊机吊运混凝土，先浇底板并振实，振捣时注意不得触及钢绞线，当底板浇至设计标高，将经检查合格的充气胶囊安装就位，用定位箍筋与外模联系，上下左右加以固定，防止上浮，同时绑扎面板钢筋，然后对称、均匀地浇胶囊两侧混凝土，从混凝土开始浇筑到胶囊放气时为止，其充气压力要始终保持稳定，最后浇筑面板混凝土，振平后，表面作拉毛处理。

　　⑾适时安排混凝土的养护。

　　⑿混凝土浇完6～8h，将胶囊放气抽走，洗净灰浆以备再用。

　　⒀混凝土达到规定强度时开始放张，放张时宜对称、同步。可采用砂箱法或千斤顶法，分数次完成。用砂箱法时，放砂速度要均匀一致。

　　⒁梁（板）松张后，用龙门吊机吊运出槽，按规定堆放。

　　2. 后张法预制梁板工序

　　1） 按施工需要规划预制场地，预制场地应整平压实，低洼不平处及软弱土质要处理改善，完善排水系统，确保场内不积水。

　　2） 根据预制梁的尺寸、数量、工期，确定预制台座的数量、尺寸，台座用表面压光的梁（板）筑成，应坚固不沉陷，确保底模沉降≤2mm，台座上铺钢板底模或用角钢镶边代作底模。当预制梁跨大于20m时，要按规定设置反拱。

　　3） 根据施工需要及设备条件，选用塔吊或跨梁龙门吊作吊运工具，并铺设其行走轨道。

　　4） 统筹规划梁（板）拌合站及水、电管路的布设安装。

　　5） 预制模板由钢板、型钢组焊而成，应有足够的强度、刚度和稳定性，尺寸规范、表面平整光洁、接缝紧密、不漏浆，试拼合格后，方可投入使用。

　　6） 在绑扎工作台上将钢筋绑扎焊接成钢筋骨架，把制孔管按坐标位置定位固定，如使用橡胶抽拔管要插入芯棒。

　　7） 用龙门吊机将钢筋骨架吊装入模，绑扎隔板钢筋，埋设预埋件，在孔道两端及最低处设置压浆孔，在最高处设排气孔，安设锚垫板后，先安装端模，再安装涂有脱模剂的钢侧模，统一紧固调整和必要的支撑后交验。

　　8） 将质量合格的梁（板）用梁（板）拌合车运输，卸入吊斗，由龙门吊从梁的一端向另一端，水平分层，先下部捣实后再腹板、翼板，浇至接近另一端时改从另一端向相反方向顺序下料，在距梁端3～4m处浇筑合龙，一次整体浇筑成型。梁体梁（板）数量较大时，采用斜向分段、水平分层方法连续浇筑。

　　9） 梁（板）的振捣以紧固安装在侧模上的附着式为主，插入式振捣器为辅，振捣时要掌握好振动的持续时间、间隔时间和钢筋密集区的振捣，力求使梁（板）达到最佳密实度而又不损伤制孔管道。

　　10） 梁（板）成活后要将表面抹平、拉毛，收浆后适时覆盖，洒水湿养不少于7d，蒸汽养护恒温不宜超过80℃，也可采用喷洒养护剂养护。

　　11） 使用龙门吊拆除模板，拆下的模板要顺序摆放，清除灰浆，进行维护，以备再用。

　　12） 构件脱模后，要标明型号、预制日期及使用方向。

　　13） 将力学性能和表面质量符合设计要求的预应力钢丝或钢绞线按计算长度下料，梳理顺直，编匝成束，用人工或卷扬机或其他牵引设备穿入孔道。

　　14） 当构件梁（板）达到规定强度时，安装千斤顶等张拉设备，准备张拉。

　　15） 张拉使用的张拉机及油泵、锚、夹具必须符合设计要求，并配套使用，配套定期校验，以准确标定张拉力与压力表读数间的关系曲线。

　　16） 按设计要求在两端同时对称张拉，张拉时千斤顶的作用线必须与预应力轴线重合，二端各项张拉操作必须一致。

　　17） 预应力张拉采用应力控制，同时以伸长值作为校核。实际伸长值与理论伸长值之差应满足规范要求，否则要查明原因采取补救措施。

　　18） 张拉过程中的断丝、滑丝数量不得超过设计规定，否则要更换钢筋或采取补救措施。

　　19） 预应力筋锚固要在张拉控制应力处于稳定状态时进行，其钢筋内缩量不得超过设计规定。

　　20） 预应力筋张拉后，将孔道冲洗干净，吹除积水，尽早压注水泥浆，水泥浆的强度、稠度、水灰比、泌水率、膨胀剂掺量等必须符合设计或规范规定。

　　21） 压浆使用压浆泵从梁最低点开始，在梁两端压浆孔各压浆一次，直至规定稠度的水泥浆充满整个孔道为止。

　　22） 用龙门吊机将梁移运至存放场。

　　1B413035 掌握桥梁上部结构支架及逐孔施工

　　1．地基处理要求

　　地基处理应根据箱梁的断面尺寸及支架的型式对地基的要求而决定，支架的跨径大，对地基的要求就高，地基的处理就得加强，反之就可相对减弱。地基处理方式有：地基换填压实；混凝土条形基础；桩基础加混凝土横梁等。地基处理时要做好地基的排水，防止雨水或混凝土浇筑和养护过程中滴水对地基的影响。

　　2．预应力张拉

　　①在进行张拉作业前，必须对千斤顶、油泵进行配套标定，并每隔一段时间进行一次校验。有几套张拉设备时，要进行编组，不同组号的设备不得混用。

　　②当梁体混凝土强度达到设计规定的张拉强度（试压与梁体同条件养护的试件）时，方可进行张拉。

　　③箱梁预应力的张拉采用双控，即以张拉力控制为主，以钢束的实际伸长量进行校核，实测伸长值与理论伸长值的误差不得超过规范要求，否则应停止张拉，分析原因，在查明原因并加以调整后，方可继续张拉。由于预应力筋张拉时，应先调整到初应力，再开始张拉和量测伸长值，实际伸长值为两部分组成，一是初应力至张拉控制应力部的实测伸长量，二是初应力时推算的伸长值，实际伸长值为两者之和。

　　④张拉的程序按设计文件或技术规范的要求进行。

　　⑤张拉过程中的断丝、滑丝不得超过规范或设计的规定，如超过应更换钢丝或采取其他工程师同意的补救措施。

　　⑥张拉顺序按图纸要求进行，无明确规定时按分段、分批、对称的原则进行张拉。

　　1B413036 掌握桥梁上部结构悬臂施工

　　1． 悬臂拼装施工概述

　　悬臂拼装施工包括块件的预制、运输、拼装及合龙，它与悬浇施工具有相同的优点，不同之处在于悬拼以吊机将预制好的梁段逐段拼装。此外还具备以下优点：

　　1） 梁体的预制可与桥梁下部构造施工同时进行，平行作业缩短了建桥周期。

　　2） 预制梁的混凝土龄期比悬浇法的长，从而减少了悬拼成梁后混凝土的收缩和徐变。

　　3） 预制场或工厂化的梁段预制生产利于整体施工的质量控制。

　　2、 悬臂浇筑施工法概述

　　适用于大跨径的预应力混凝土悬臂梁桥、连续梁桥、T形刚构桥、连续刚构桥。其特点是无须建立落地支架，无须大型起重与运输机具，主要设备是一对能行走的挂篮。

　　1B413037 熟悉桥梁上部结构转体施工

　　1、转体施工方法概述

　　上部结构转体施工是跨越深谷、急流、铁路和公路等特殊条件下的有效施工方法，具有不干扰运输、不中断交通、不需要复杂的悬臂拼装设备和技术等优点，转体施工分为竖转法、平转法和平竖结合法。

　　平转法施工是将桥体上部结构整跨或从跨中分成两个半跨，利用两岸地形搭设排架（土胎模）预制，在桥台处设置转盘，将预制的整跨或半跨悬臂桥体置于其上，待混凝土达到设计强度后脱架，以桥台和锚碇体系或锚固桥体重力平衡，再用牵引系统牵引转盘，待桥体上部结构平转至对岸成跨中合龙。再浇灌合龙段接头混凝土，待其达到设计强度后，封固转盘，完成全桥施工。平转法分为有平衡重转体施工和无平衡重转体施工两种方法，平转施工主要适用于刚构梁式桥、斜拉桥、钢筋混凝土拱桥及钢管拱桥。

　　竖转施工主要适用于转体重量不大的拱桥或某些桥梁预制部件（塔、斜腿、劲性骨架）。竖转施工对混凝土拱肋、刚架拱、钢管混凝土拱，当地形、施工条件适合时，可选择竖转法施工。其转动系统由转动铰、提升体系（动、定滑轮组，牵引绳等）、锚固体系（锚索、锚碇顶）等组成。

　　1B413038 熟悉桥梁上部结构缆索吊装施工

　　1．缆索吊装施工工序

　　缆索吊装施工工序为：在预制场预制拱肋（箱）和拱上结构，将预制拱肋和拱上结构通过平车等运输设备移运至缆索吊装位置，将分段预制的拱肋吊运至安装位置，利用扣索对分段拱肋进行临时固定，吊装合龙段拱肋，对各段拱肋进行轴线调整，主拱圈合龙，拱上结构安装。

　　大跨径拱桥吊装，由于每段拱肋较长，重量较大，为使拱肋吊装安全，应尽量采用正吊、正落位、正扣，因此索塔的宽度应与桥宽相适应。拱肋分段安装时，每段拱肋由扣索临时固定在扣架上，此时每段拱肋必须设置风缆。起重索与扣索承重交接时速度不能太快，每次升降应控制在一定范围内，交接过程中对风缆随时进行调整。当拱肋跨度大于80m或横向稳定安全系数小于4时，应采用双基肋合龙松索成拱的方式，即当第一根拱肋合龙并校正拱轴线，楔紧拱肋接头缝后，稍松扣索和起重索，压紧接头缝，但不卸掉扣索，待第二根拱肋合龙，两根拱肋横向连接固定好并拉好风缆后，再同时松卸两根拱肋的扣索和起重索。

　　1B413039 熟悉桥梁改建施工

　　1、桥梁改建设计施工要求

　　影响桥梁改扩建的制约因素很多，从整体上看，桥梁拼接要求和受制约的条件主要有：桥梁扩建期间不允许因桥梁的施工而中断交通，至少要保持单幅双向（单车道）通行；桥梁拼接之后必须形成一座整体桥梁，保证原结构与新建结构之间的变形协调和共同受力；桥梁扩建必须与路基、路面拼接、互通、附属设施改造同步完成，不能滞后，保证总工期目标的实现。因此，在进行桥梁改扩建设计施工时应注意以下要求：

　　（1）桥梁改建时应充分考虑原桥的技术状况、沿线的地质条件、合理的横向连接方式、新旧桥梁结构的变形协调、新旧结构合理的控制拼接时间以及在不中断原桥交通的条件下合理的新桥施工方法等。

　　（2）采用改扩建后的荷载标准对原有桥梁、涵洞进行结构验算的主要结论；新建桥梁涵与原有桥梁涵连接（含原有桥梁涵之间的相互连接）方案的比选与论证；原有桥梁涵维修加固方案的比选与论证。

　　（3） 为了便于新旧桥梁的拼接，扩建桥梁与相应的原桥孔径相同或相近，但对于斜交跨越等级航道或等级道路的连续梁桥，受桥下通行净空的限制，拓宽桥梁的孔径应进行方案的详细研究后确定。

　　（4） 考虑到公路扩建后拓宽桥梁因桥面横坡的延续对桥下净空的影响，维持等级航道和等级道路通行净空标准不变，对于拼宽部分上部结构为T梁或箱梁的情况应采取降低通行孔上部结构建筑高度的措施予以保证；对于拼宽部分上部结构为板梁的应采取降低地方道路标高等措施解决。

　　（5） 病害严重经加固又能利用但又不易拼接或拼接难度大而技术上又较难克服的特大桥不做横向拼接方案，采用线位分离方案建新桥。

　　（6） 桥梁拓宽上部结构型式应与旧桥上部结构型式相同或相近，这样可以保持上部结构受力的一致性；保证新、旧桥梁上部结构的受力和温度作用变形协调。

　　（7） 下部结构型式也应与旧桥下部结构型式协调一致，基本采用桩柱式桥墩；新旧桥台也应采用匹配一致的桥台型式。

　　（8） 新旧桥基础沉降差应控制在计算值5mm以内，新拓宽桥梁基础宜采用桩基础型式。

　　1B413040 大跨径桥梁施工

　　1B413041 熟悉刚构桥的施工特点

　　1．块件拼装接缝

　　块件拼装接缝一般为湿接缝与胶接缝两种。湿接缝用高强细石混凝土，胶接缝则采用环氧树胶为接缝料。由于1号块的安装对控制该跨节段的拼装方向和标高非常关键，故1号块与0号块之间的接缝多以采用湿接缝以利调整1号块位置。

　　1B413042 熟悉拱桥的施工特点

　　1．劲性骨架浇筑拱圈的关键：

　　（1）大跨度大吨位缆索吊机的设计、安装及操作；

　　（2）长距离、大落差的混凝土两级泵送和压注工艺；

　　（3）拱圈混凝土浇筑的“多点平衡法”浇筑程序设计；

　　（4）劲性骨架安装及拱圈施工过程中的拱轴线控制；

　　（5）浇筑拱圈外包混凝土期间的结构强度和稳定性分析。

　　大跨径劲性拱圈混凝土拱圈（拱肋）的浇筑，可采用分环多工作面均衡浇筑法、水箱压载分环浇筑法和斜拉扣挂分环连接浇筑法。浇筑前应进行加载程序设计，正确计算和分析钢骨架以及钢骨架与先期混凝土层联合结构的变形、应力和稳定安全度，并在施工过程中进行监控。

　　1B413043 熟悉斜拉桥的施工特点

　　1．比较裸塔现浇施工主要采用翻模、滑模、爬模施工方法

　　（1）翻模：应用较早，施工简单，能保证几何尺寸（包括复杂断面），外观整洁，但模板高空翻转，操作危险，沿海地区不宜用此法。

　　（2）滑模：施工速度快，劳动强度小，但技术要求高，施工控制复杂，外观质量较差，且易污染。一般倾斜度较大，预留孔道及埋件多的索塔不宜用此法。

　　（3）爬模：爬模兼有滑模和翻模的优点，使用斜拉桥一般索塔的施工。施工安全，质量可靠，修补方便，国内外大多采用此法。

　　2．拉索的安装与张拉

　　（1）拉索安装可根据塔高、布索方式、索长、索径、索的刚柔程度、起重设备和施工现场状况等综合选择架设方法。

　　（2）安装前应根据索长、索重、斜度和风力等因素计算其安装过程中锚头距索管口2.0m、1.0m，距锚板0.70m以及锚头带锚环时牵引力，以综合选择架设方案和设备。

　　（3）施工中不得损伤索体保护层和索端锚头及螺纹，不得堆压弯折索体。

　　不得用起重钩或易于对索体产生集中应力的吊具直接挂扣拉索，宜用带胶垫的管形夹具尼龙吊带或设置多吊点起吊。

　　放索时索体应贴在特制的滚轮上拖拉，并应控制索盘的转速，防止转速突变或倾覆。

　　为防止锚头和索体穿入塔、梁索管时的偏位和损伤，应在放管处设置控制的力点或限位器调控。

　　安装过程中锚头螺纹应包裹，及时清除拉索的包护物，拉索防层和锚头损伤应及时修补，并计入有关表格存档以便跟踪维护。

　　（4）施工中，拉索抗振的约束环和减振器未安装前，必须确保索管（特别是梁上索管）和锚端的防水、防腐和防污染。

　　（5）斜拉桥拉索的张拉应按下列各项执行：

　　张拉施工的设备和方法应根据设计的索型、锚具、布索方式、塔和梁的构造确定。

　　拉索张拉的顺序、级次数和量值应按设计规定执行。应以振动频率计测定的索力或油压表量值为准，以延伸值作校核，并应视拉索防振圈以及弯曲刚度的状况对测值予以修正。

　　拉索张拉可于塔端或梁端单端进行，也可顶升索鞍支座进行。平行钢丝拉索宜采用整体张拉，平行钢绞线拉索可用整体或分索张拉，分索张拉应按“分级”、“等力”的原则进行，每根同级的索力允许误差为±1％。

　　索塔顺桥向两侧的拉索（组）和桥横向对称的拉索（组）必须对称同步张拉；同步张拉的不同步索力的相差值不得超出设计规定；两侧不对称的或设计拉力不同的拉索，应按设计规定的索力分级同步张拉，各千斤顶同步之差不得大于油表读数的最小分格，索力终值误差小于±2％。

　　拉索锚固时不宜在锚环与承压板间加垫，需要加垫时，其垫圈材料和强度应符合承压要求，并应设成两个密贴带扣的半圈。

　　拉索张拉完成后，悬臂施工跨中合龙前后，当梁体内应力预应力钢筋全部张拉完且桥面及附属设备安装完时，应采用传感器或振动频率测力计检测各拉索力值，同时应视防振圈及索的弯曲刚度等状况对测值予以修正。每组及每索的拉力误差超过设计规定时进行调整，调整时可从超过设计索力最大或最小的拉索开始（放或拉），直调至设计索力。调索时应对塔和相应梁段进行位移检测，并做出存档记录，记录内容包括日期、时间、环境温度、索力、索伸缩量、桥面荷载状况、塔梁的变位量及主要相关控制断面应力等。

　　1B413044 了解悬索桥的施工特点

　　1．悬索桥分类

　　大跨径悬索桥的结构形式按吊索和加劲梁的形式可分为以下几种形式：

　　1） 竖直吊索，钢桁架作加劲梁；

　　2） 三角形布置的斜吊索，以扁平流线形钢箱梁作加劲梁；

　　3） 竖直吊索和斜吊索的混合型，流线形钢箱梁作加劲梁；

　　4） 除了具有一般悬索桥的缆索体系外，还设有若干加强用的斜拉索。

　　按照加劲梁的支承结构不同悬索桥可分为单跨两铰加劲梁、三跨两铰加劲梁和三跨连续加劲梁悬索桥。

　　悬索桥下部工程包括锚碇基础、锚体和塔柱基础等施工，上部工程包括主塔、主缆和加劲梁的施工。施工架设主要工序为：基础施工→塔柱和锚碇施工→先导索渡海工程→牵引系统和猫道系统→猫道面层和抗风缆架设→索股架设→索夹和吊索安装→加劲梁架设和桥面铺装施工。

　　2．锚碇体施工

　　悬索桥锚碇属于大体积混凝土构件，混凝土施工阶段水泥会产生大量的水化热，引起变形及变形不均，从而产生温度应力及收缩应力，当应力大于混凝土本身的抗拉强度时，构件就会产生裂缝，影响混凝土质量，因此，水化热的控制是锚碇混凝土施工的关键。

　　3．防护与涂装要点

　　（1）主缆防护应在桥面铺装完成后进行，主缆涂装应按涂装设计进行；防护前必须清除主缆表面灰尘、油污和水分等污物，临时覆盖，待对该处进行涂装及缠丝时再揭开；

　　（2）缠丝工作宜在二期恒载作用于主缆之后进行，缠丝材料以选用软质镀锌钢丝为宜，缠丝工作应由电动缠丝机完成；

　　（3）工地焊接后应及时按防腐设计要求进行表面处理；

　　（4）工地焊接的表面补涂油漆应在表面除锈24h内进行，分层补涂底漆和面漆，并达到设计的漆膜总厚度；

　　（5）根据技术文件的要求，工地焊接完成后，应按涂装工艺文件的要求涂箱外装饰面漆。

　　1B413045 了解桥梁施工监控

　　1．桥梁监测范围

　　1） 敏感部位监测。一般只在桥梁内力、应变、位移变化和裂纹产生对桥梁影响至关重要的（敏感）部位进行监测。

　　2） 总体监测。特大桥梁构造复杂，难以做地毯式人工监测。鉴于特大桥梁的重要性，需要适时地得到桥梁正常工作的总体状况。通过对可能取得的桥梁工作参数，采用不同的方法进行“识别”找到桥梁异常的一个或几个可能部位，再由配备检测设备的专业人员到可能异常部位检测。

　　2．桥梁施工控制方法

　　桥梁施工控制方法可分为事后控制法、预测控制法、自适应控制法和最大宽容度控制法几种。

　　1B414000 隧道工程

　　1B414010 隧道围岩分级与隧道构造

　　1B414011掌握隧道围岩分级

　　1．公路隧道围岩分级

　　隧道围岩分级的目的是设计、施工的基础。施工方法的选择、衬砌结构类型及尺寸的确定、隧道施工劳动定额、材料消耗标准的制定都要以围岩分级作为主要依据。

　　2．明洞类型

　　洞顶覆盖层较薄，难以用暗挖法建隧道时，隧道洞口或路堑地段受塌方、落石、泥石流、雪害等危害时，道路之间或道路与铁路之间形成立体交叉，但又不宜做立交桥时，通常应设置明洞。明洞主要分为拱式明洞和棚式明洞两大类。按荷载分布，拱式明洞又可分为路堑对称型、路堑偏压型、半路堑偏压型和半路堑单压型。按构造，棚式明洞又可分为墙式、刚架式、柱式等。此外还有特殊结构明洞，如支撑锚杆明洞、抗滑明洞、柱式挑檐棚洞、全刚架式棚洞、空腹肋拱式棚洞、悬臂棚洞、斜交托梁式棚洞、双曲拱明洞等，以适应特殊场合。

　　1B414020 隧道地质超前预报和监控量测技术

　　1B414021 掌握隧道地质超前预报

　　1．隧道地质超前预报方法

　　隧道地质超前预报方法主要有：超前钻孔法、地质雷达法、TSP（Tunnel Seismic Prediction）、TGP法或TRT法，目前常用的主要方法为TSP（TGP）法。

　　1B414022 掌握隧道施工监控量测技术

　　1．隧道施工测量技术一般规定

　　1） 控制测量的精度应以中误差衡量，最大误差（极限误差）规定为中误差的两倍。

　　2） 隧道施工时应做好下列工作：

　　（1） 长隧道设置的精密三角网或精密导线网，应定期对其基准点和水准点进行校核。

　　（2） 洞外水准点、中线点应根据隧道平纵面、隧道长度等定期进行复核，洞内控制点应根据施工进度设定。

　　3） 洞内施工隧道测量，桩点必须稳定、可靠，且通视良好。水准点应设在不易损坏处，并加以妥善保护。测量仪器、工具在使用前应作检校，保证仪器具的技术状态符合使用要求。使用光电测距仪时，应按其使用规定要求进行。

　　4） 隧道平面控制测量的精度、隧道内两相向施工中线在贯通面上的极限误差、由洞外和洞口内控制测量误差引起在贯通面产生的贯通误差影响值、洞内导线测角、量距的精度以及两洞口水准点间往返测高差不符值，均应符合交通部现行的《公路隧道勘测规程》（JTJ 063-85）的规定。

　　5） 隧道竣工后应提交贯通测量技术成果书、贯通误差的实测成果和说明、净空断面测量和永久中线点、水准点的实测成果及示意图。

　　1B414030 隧道施工技术

　　1B414031 掌握隧道主要施工方法

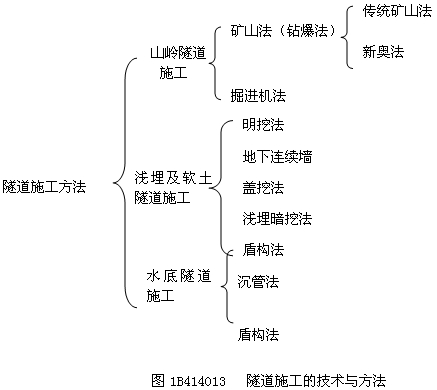

　　1．隧道施工的技术与方法

　　1B414032 掌握隧道开挖

　　1．炮眼布置和周边眼的控制爆破

　　掘进工作面的炮眼可分为掏槽眼、辅助眼和周边眼。

　　1）掏槽眼布置

　　掏槽眼的作用是将开挖面上某一部位的岩石掏出一个槽，以形成新的临空面，为其他炮眼的爆破创造有利条件。掏槽炮眼一般要比其他炮眼深10～20cm，以保证爆破后开挖深度一致。

　　根据坑道断面、岩石性质和地质构造等条件，掏槽眼排列形式有很多种，总的可分成斜眼掏槽和直眼掏槽两大类。

　　2．辅助眼布置

　　辅助眼的作用是进一步扩大掏槽体积和增大爆破量，并为周边眼创造有利的爆破条件，其布置主要是解决间距和最小抵抗限问题，这可以由工地经验决定。最小抵抗线约为炮眼间距的60～80%.

　　3．周边眼布置

　　周边眼的作用是爆破后使坑道断面达到设计的形状和规格。周边眼原则上沿着设计轮廓均匀布置，间距和最小抵抗限应比辅助眼的小，以便爆出较为平顺的轮廓。眼口距设计轮廓线约0.1～0.2m，便于钻眼。

　　周边眼的底端，对于松软岩层应放在设计轮廓线以内，对于中硬岩层可放在设计轮廓线上，对于坚硬岩层则应略超出设计轮廓线外。为了避免欠挖，底板眼底端一般都超出设计轮廓线。

　　1B414033 掌握隧道支护与衬砌

　　1、超前锚杆、小钢管施工技术要点

　　超前锚杆主要适用于地下水较少的软弱破碎围岩的隧道工程中，如土砂质地层、弱膨胀性地层、流变性较小的地层、裂隙发育的岩体、断层破碎带等、浅理无显著偏压的隧道，也适宜于采用中小型机械施工。

　　此法的要点是开挖掘进前，在开挖面顶部一定范围内，沿坑道设计轮廓线，向岩体内打入一排纵向锚杆（或型钢，或小钢管），以形成一道顶部加固的岩石棚，在此棚保护下进行开挖等作业，至一定距离后（在尚未开挖的岩体中必须保留一定的超前长度），重复上述步骤，如此循环前进。

　　超前锚杆宜采用早强砂浆锚杆，锚杆可用不小于Φ22的螺纹钢筋，其超前量、环向间距、外插角等参数应视具体的施工条件而定。

　　2、管棚施工技术要点

　　管棚主要适用于围岩压力来得快来得大，用于对围岩变形及地表下沉有较严格限制要求的软弱破碎围岩隧道工程中，如土砂质地层、强膨胀性地层、强流变性地层、裂隙发育的岩体、断层破碎带、浅埋有显著偏压等围岩的隧道中。此外，在一般无胶结的土及砂质围岩中，可采用插板封闭较为有效；在地下水较多时，则可利用钢管注浆堵水和加固围岩。

　　管棚的配置、形状、施工范围、管棚间隔及断面等应根据地质条件、周边环境、隧道开挖断面、埋深以及开挖方法等因素来决定。

　　短管棚（长度小于10m的小钢管）一次超前量小，基本上与开挖作业交替进行，占用循环时间较大，但钻孔安装或顶入安装较容易。

　　长管棚（长度10～45m，直径较粗的钢管）一次超前量大，单次钻孔或打入长钢管的作业时间较长，但减少了安装钢管的次数，减少了与开挖作业之间的干扰。

　　钻孔时如出现卡钻或塌孔，应注浆后再钻，有些土质地层则可直接将钢管顶入。

　　3、超前小导管注浆施工技术要点

　　超前小导管注浆是在开挖掘进前，先用喷混凝土将开挖面和5m范围内的坑道封闭，然后沿坑道周边打入带孔的纵向小导管并通过小导管向围岩注浆，待浆液硬化后，在坑道周围形成了一个加固圈，在此加固圈的防护下即可安全地进行开挖。

　　超前小导管注浆不仅适用于一般软弱破碎围岩，也适用于地下水丰富的松软围岩，但超前小导管注浆对围岩加固的范围和强度是有限的，在围岩条件特别差而变形又严格控制的隧道施工中，超前小导管注浆常常作为一项主要的辅助措施，与管棚结合起来加固围岩。

　　自进式注浆锚杆（又称迈式锚杆）是将超前锚杆与超前小导管注浆相结合一种超前措施。它是在小导管的前端安装了一次性钻头，从而将钻孔和顶管同时完成，缩短了导管的安装时间，尤其适用于钻孔易塌塌的地层。

　　1B414034 掌握隧道防排水

　　1、施工中的防排水措施

　　隧道两端洞口及辅助坑道洞（井）口应按设计要求及时做好排水系统；覆盖较薄和渗透性强的地层，地表积水应及早处理。洞内顺坡排水，其坡度应与线路坡度一致，洞内反坡排水时，必须采取机械抽水。洞内有大面积渗漏水时，宜采用钻孔将水集中汇流引入排水沟。其钻孔的位置、数量、孔径、深度、方向和渗水量等应作详细记录，以便在衬砌时确定拱墙背后排水设施的位置。洞内涌水或地下水位较高时，可采用井点降水法和深井降水法处理。严寒地区隧道施工排水时，宜将水沟、管埋设在冻结线以下或采取防寒保温措施。洞顶上方设有高位水池时应有防渗和防溢水设施。当隧道覆盖层厚度较薄且地层中水渗透性较强时，水池位置应远离隧道轴线。

　　1B414036 熟悉隧道通风防尘及水电作业

　　1、 比较几种通风

　　实施机械通风，必须具有通风机和风道，按照风道的类型和通风安装位置，有如下几种通风方式：

　　1）风管式通风

　　风流经由管道输送，分为压力式、抽出式、混合式三种方式。

　　风管式通风的优点是设备简单，布置灵活，易于拆装，故为一般隧道施工采用。但由于管路的增长及管道的接头或多或少有漏风，若不保证接头的质量就会造成因风管过长而达不到要求的风量。

　　2）巷道式通风

　　适用于有平行坑道的长隧道，其特点是：通过最前面的横洞和平行导坑组成一个风流循环系统，在平行导坑洞口附近安装通风机，将污浊空气由导坑抽出，新鲜空气由正洞流入，形成循环风流。另外对平行导坑和正洞前面的独头巷道，再辅以局部的内管式通风，这种通风方式，断面大、阻力小，可提供较大的风量，是目前解决长隧道施工通风比较有效的方法。

　　3）风墙式通风

　　这种方法适用于较长隧道。当管道式通风难以解决，又无平行导坑可以利用的话，可利用隧道成洞部分较大的断面，用砖砌或木板隔出一条2～3㎡的风道，以减小风管长度，增大风量满足通风要求。

　　1B414040 特殊地段施工

　　1B414041 熟悉涌水地段施工特点

　　1、采用辅助坑道排水时应符合的要求

　　1） 坑道应和正洞平行或接近平行；

　　2） 坑道底标高应低于正洞底标高；

　　3） 坑道应超前正洞10～20m，至少应超前l～2个循环进尺。

　　1B414042 熟悉塌方地段的施工特点

　　1、发生塌方的主要原因

　　（1） 不良地质及水文地质条件

　　1. 隧道穿过断层及其破碎带，或在薄层岩体的小曲褶、错动发育地段，一经开挖，潜在应力释放快、围岩失稳，小则引起围岩掉块、塌落，大则引起塌方。当通过各种堆积体时，由于结构松散，颗粒间无胶结或胶结差，开挖后引起塌方。在软弱结构面发育或泥质充填物过多，均易产生较大的塌方。

　　2. 隧道穿越地层覆盖过薄地段，如在沿河傍山、偏压地段、沟谷凹地浅埋和丘陵浅埋地段极易发生塌方。

　　3. 水是造成塌方的重要原因之一。地下水的软化、浸泡、冲蚀、溶解等作用加剧岩体的失稳和塌落。岩层软硬相间或有软弱夹层的岩体，在地下水的作用下，软弱面的强度大为降低，因而发生滑塌。

　　（2） 隧道设计考虑不周

　　1. 隧道选定位置时，地质调查不细，未能作详细的分析，或未能查明可能塌方的因素，没有绕开可以绕避的不良地质地段。

　　2. 缺乏较详细的隧道所处位置的地质及水文地质资料，引起施工指导或施工方案的失误。

　　（3）施工方法和措施不当

　　1. 施工方法与地质条件不相适应；地质条件发生变化，没有及时改变施工方法；工序间距安排不当；施工支护不及时，支撑架立不合要求，或抽换不当“先拆后支”；地层暴露过久，引起围岩松动、风化、导致塌方。

　　2. 喷锚支护不及时，喷射混凝土的质量、厚度不符合要求。

　　3. 按新奥法施工的隧道，没有按规定进行量测，或信息反馈不及时，决策失误、措施不力。

　　4. 围岩爆破用药量过多，因震动引起塌方。

　　5. 对危石检查不重视、不及时，处理危石措施不当，引起岩层塌方。

　　1B414043 熟悉岩溶地段施工特点

　　1、溶洞对隧道施工的影响

　　当隧道穿过可溶性岩层时，有的溶洞岩质破碎，容易发生塌方。有的溶洞位于隧道底部，充填物松软且深，使隧道基底难于处理。有时遇到填满饱含水分的充填物溶槽，当坑道掘进至其边缘时，含水充填物不断涌入坑道，难以遏止，甚至使地表开裂下沉，山体压力剧增。有时遇到大的水囊或暗河，岩溶水或泥砂夹水大量涌入隧道。有的溶洞、暗河迂回交错、分支错综复杂、范围宽广，处理十分困难。

　　2、溶洞地段隧道施工的注意事项

　　1） 当施工达到溶洞边缘，各工序应紧密衔接，支护和衬砌赶前。同时应利用探孔或物探作超前预报，设法探明溶洞的形状、范围、大小、充填物及地下水等情况，据以制定施工处理方案及安全措施。

　　2） 施工中注意检查溶洞顶部，及时处理危石。当溶洞较大较高且顶部破碎时，应先喷射混凝土加固，再在靠近溶洞顶部附近打入锚杆，并应设置施工防护架或钢筋防护网。

　　3） 在溶蚀地段的爆破作业应尽量做到多打眼、打浅眼，并控制爆破药量减少对围岩的扰动。防止在一次爆破后溶洞内的填充物突然大量涌入隧道，或溶洞水突然袭击隧道，造成严重损失。

　　4） 在溶洞充填体中掘进，如充填物松软，可用超前支护施工。如充填物为极松散的砾石、块石堆积或流塑状黏土及砂黏土等可于开挖前采用地表注浆、洞内注浆或地表和洞内注浆相结合加固。如遇颗粒细、含水量大的流塑状土，可采用劈裂注浆技术，注入水泥浆或水泥水玻璃双液浆进行加固。

　　5） 溶洞未做出处理方案前，不要将弃渣随意倾填于溶洞中。因弃渣覆盖了溶洞，不但不能了解其真实情况，反而会造成更多困难。

　　1B414044 熟悉瓦斯地段的施工特点

　　1、瓦斯放出的类型

　　从岩层中放出瓦斯，可分为三种类型：

　　1） 瓦斯的渗出：它是缓慢地、均匀地、不停地从煤层或岩层的暴露面的空隙中渗出，延续时间很久，有时带有一种嘶音。

　　2） 瓦斯的喷出：比上述渗出强烈，从煤层或岩层裂缝或孔洞中放出，喷出的时间有长有短，通常有较大的响声和压力。

　　3） 瓦斯的突出：在短时间内，从煤层或岩层中，突然猛烈地喷出大量瓦斯，喷出的时间，可能从几分钟到几小时，喷出时常有巨大轰响，并夹有煤块或岩石。

　　以上三种瓦斯放出形式，以第一种放出的瓦斯量为大。

　　1B414045 了解流沙地段施工特点

　　1、因地制宜，综合治水

　　隧道通过流沙地段，处理地下水的问题，是解决隧道流沙、流泥施工难题中的首要关键技术。施工时，因地制宜，采用“防、截、排、堵”的治理方法。

　　1. 防--建立地表沟槽导排系统及仰坡地表局部防渗处理，防止降雨和地表水下渗。

　　2. 截--在正洞之外水源一侧，采用深井降水，将储藏丰富构造裂隙水，通过深井抽水排走，减少正洞的静水和动水压力，对地下水起到拦截作用。

　　3. 排--有条件的隧道在正洞水源下游一侧开挖一条洞底低于正洞仰拱的泄水洞，用以降排正洞的地下水，或采用水平超前钻孔真空负压抽水的办法，排除正洞的地下水。

　　4. 堵--采用注浆方法充填裂隙，形成止水帷幕，减少或堵塞渗水通道。

　　以上几种施工方法，应根据工程地质、水文地质条件和地下水的性质、类型、赋存部位以及工期要求和经济效益等因素综合分析，合理选用。

　　1B415000 交通工程

　　1B415010 交通安全设施

　　1B415011 掌握交通安全设施的主要构成与功能

　　1、交通安全设施的构成

　　交通安全设施主要包括交通标志、交通标线、防撞设施、隔离栅、轮廓标、防眩设施、桥梁护网、里程标、百米标、公路界碑等。

　　2、各种交通安全设施的功能与构成

　　（1）交通标志

　　交通标志是用图形符号、颜色、形状和文字向交通参与者传递特定信息，用于管理交通的设施，主要起到提示、诱导、指示等作用，使道路使用者安全、快捷到达目的地，促进交通畅通。它主要包括警告标志、禁令标志、指示标志、指路标志、旅游区标志、作业区标志等主标志以及附设在主标志下的辅助标志。标志的支撑结构主要包括柱式（单柱、双柱）、悬臂式（单悬臂、双悬臂）、门架式、路侧附着式和车行道上方附着式等几种。

　　（2）交通标线

　　交通标线的主要作用是传递有关道路交通的规则、警告和指引交通，它是由施划或安装于道路上的各种线条、箭头、文字、图案、立面标记、实体标记、突起路标等构成的。用于施划路面标线的涂料分为溶剂型、热熔型、双组份、水性四种，如果路面标线有反光要求，还应在涂料中掺入或在施工时面撒玻璃珠。突起路标根据其是否具备逆反射性能分为A、B两类：具备逆反射性能的为A类突起路标；不具备逆反射性能的为B类突起路标。

　　（3）防撞设施

　　防撞设施主要包括护栏、防撞筒等。护栏的主要作用是防止失控车辆越过中央分隔带或在路侧比较危险的路段冲出路基，不致发生二次事故。同时，还具有吸收能量，减轻事故车辆及人员的损伤程度，以及诱导视线的作用。护栏的形式按刚度的不同可分为柔性护栏、半刚性护栏和刚性护栏，按结构可分为缆索护栏、波形梁护栏、混凝土护栏、梁柱式钢性护栏、组合式护栏和活动护栏等，其中，波形梁护栏板又分为双波和三波两种。

　　防撞筒的主要作用是起到警示和缓冲击作用，吸收能量，减轻事故车辆及人员的损伤程度，同时也有诱导视线的作用。

　　（4）隔离栅

　　隔离栅的主要作用是将公路用地隔离出来，防止非法侵占公路用地的设施，同时将可能影响交通安全的人和畜等与公路分离，保证公路的正常运营。它主要包括编织网、钢板网、焊接网、刺钢丝网、隔离墙以及常青绿篱等形式。

　　（5）轮廓标

　　轮廓标的主要作用是在夜间通过对车灯光的反射，使司机能够了解前方道路的线形及走向，使其提前做好准备。轮廓标的结构主要包括附着式、柱式等形式。用于轮廓标上的逆反射材料主要包括反射器和反光膜，其中，反射器有微棱镜型和玻璃珠型两种形式。

　　（6）防眩设施

　　防眩设施的主要作用是避免对向车辆前照灯造成的眩目影响，保证夜间行车安全。防眩设施分为人造防眩设施和绿化防眩设施，人造防眩设施主要包括防眩板、防眩网等结构形式。

　　（7）桥梁护网

　　桥梁护网主要设置于天桥或主线下穿的分离立交以及主线上跨铁路或等级较高的其他公路的分离立交上，用于防止杂物落在桥梁下方的道路行车道上，保证行车安全的防护设施，它主要包括钢板网、电焊网、编织网和实体网等结构形式。

　　（8）里程标（碑）、百米标（桩）和公路界碑

　　里程标（碑）、百米标（桩）和公路界碑是属于交通标志的范畴，主要作用是标识出道路里程和公路用地界限。

　　1B415012 掌握交通安全设施的施工安装

　　1、标志的施工安装要求

　　在开始加工标志板前，应根据公路实施的实际情况（如互通立交、平交路口、服务区、收费站等设施的设置情况），对设计图纸进行复核。

　　在浇注标志基础前，应按照有关规范及设计文件中所提出的标志设置原则，对标志的设置位置进行逐个核对，特别应注意门架式标志、双柱式标志等大型标志的可实施性。如果遇到门架式标志、双柱式标志设置在挖方路段，由于标志基础与主体相关设施（如排水沟、护面墙等）冲突，则应提出对主体相关设施的调整、修缮方案，或提出对标志设置的调整方案（如加长门架横梁或移动标志位置）。确定位置后，标志基础可根据《公路工程标准施工招标文件》的规定就地浇筑。如果标志基础要预埋在桥梁上，则应对预埋情况进行核实或与桥梁施工单位协调确认。在基础中埋置地脚螺栓及底座法兰盘时，应特别注意其镀锌要求。

　　标志支撑结构应根据《公路工程标准施工招标文件》、《道路交通标志和标线》以及设计图纸的规定制作和安装。在加工标志的支撑结构时，应保证钻孔、焊接等加工在钢材镀锌之前完成。在加工立柱时，应根据有关规范及设计的要求，并结合标志实际设置位置的情况，确定立柱的长度。

　　标志支撑结构的架设应在基础混凝土强度达到要求后进行。门架标志结构整个安装过程应以高空吊车为工具，不允许施工人员在门架的横梁上作业。在横梁安装之前，应先预拱：门架式标志横梁中间处的预拱度一般为50mm，悬臂标志的预拱度为40mm.在架设标志时，标志面板与车流方向所成角度应满足有关规范和设计的要求，不允许出现过渡偏转或后仰的现象。对于门架式标志、悬臂式标志应注意控制标志板下缘至路面的净空，对于单柱式标志、双柱式标志的内边缘至土路肩边缘的距离应满足有关规范和设计的要求。

　　2、波形梁护栏的施工安装要求

　　在进行波形梁护栏施工之前，应以桥梁、涵洞、通道、立体交叉、分隔带开口及人孔处等为控制点，进行立柱定位放样。放样后应调查每根立柱下的地基状况，如遇地下管线、排水管等或涵洞顶部埋土深度不足时，应改变立柱固定方式或调整立柱位置，避免损坏路面下埋设的管线设施。如果路侧护栏不是全线通布，则应根据设计所给出的路侧护栏设置原则，并结合主体工程的实施情况，对设计中路侧护栏设置位置进行复核，并应根据实际情况对其进行适当调整。当立柱打入深度过深时，不得将立柱部分拔出加以矫正，须将其全部拔出，待基础压实后再重新打入。当在水泥混凝土、沥青混凝土路面设置护栏立柱时，立柱放入基坑后，立柱坑内应先填至路面底面以下50mm处，立柱坑的剩余深度应使用与路面相同的材料回填并压实。当立柱埋入岩石时，应预先在岩石上钻孔，然后用土回填并夯实，最后将立柱打入夯实的回填土中。设置完毕的护栏不应使护栏面侵入公路建筑限界以内。为了保证立柱外侧的土压力，立柱外边缘到路肩边缘的最小距离：当土路肩宽度为0.75m时，不应小于0.25m；当土路肩宽度为0.5m时，不应小于0.14m.波形梁护栏的起、终点应根据设计要求进行端头处理。波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上。护栏板的搭接方向应与行车方向相同。波形梁的连接螺栓及拼接螺栓不宜过早拧紧，以便在安装过程中利用波形梁的长圆孔及时进行调整，使其形成平顺的线形，避免局部凹凸。波形梁顶面应与道路竖曲线相协调。当认为护栏的线形比较满意时，方可最后拧紧螺栓。

　　1B415020 监控系统

　　1B415021 掌握监控系统的主要构成与功能

　　1、监控系统的管理体制

　　省级高速公路的监控系统管理体制一般采用二级或三级管理的方式。

　　所谓二级管理方式就是在一条路段的管理公司内设一个路监控分中心，对本路的交通监控设施直接进行集中管理，根据地区和建设资金来源的不同，管理范围一般在60～200km之间；同时在全省设一个省监控中心，省监控中心通过各路监控分中心对全省的高速公路进行集中监控管理。

　　所谓三级管理方式就是在省监控中心、路监控分中心下设有几个监控所，由监控所对所辖范围内的交通监控设施进行集中管理，一般监控所的管理范围为50km左右。当然也有对特大桥、长隧道、特长隧道的交通监控单独设监控所（或室）进行管理的情况，这时监控系统由省监控中心、路监控分中心、监控所三级管理机构组成。

　　1B415030 收费系统

　　1B415031 掌握收费系统的主要构成与功能

　　1、收费制式

　　1） 全线均等收费制 （简称均一制）。

　　2） 按路段收费制（简称开放式）。

　　3） 按车型或货车按计重与实际行驶里程收费制（简称封闭式）。

　　2、收费方式

　　1） 人工收费。

　　2） 半自动收费。

　　3） 全自动收费。

　　1B415032 掌握收费系统主要设施的施工安装

　　1．收费亭内设备安装要求

　　（1）收费亭内设备主要包括：车道控制机（含工控机和车道控制器）、收费员终端（显示器、专用键盘）、通行券发券装置（入口）、通行券读写装置（出口）、收据打印机（出口）、对讲分机、报警开关等。

　　（2）设备安装位置应正确，布局应合理，线路连接应正确，并便于维修。车道控制机放置位置应不妨碍收费员的正常操作，报警开关原则上是安装在隐蔽位置。

　　1B415040 通信系统

　　1B415041 掌握通信系统的主要构成与功能

　　1、通信系统的主要构成

　　高速公路通信系统主要由光纤数字传输系统、数字程控交换系统、紧急电话系统、通信电源系统、光电缆工程及通信管道工程等组成。长、特长隧道和特大桥还应增加有线广播系统。

　　省高速公路通信中心的通信系统主要由光纤数字传输系统、数字程控交换系统、数字同步时钟系统、会议电视系统和通信电源系统等组成。

　　1B415042 熟悉通信系统主要设施的施工安装

　　1、通信设备的机架安装要求

　　1） 机架安装位置正确，符合施工图的平面要求。

　　2） 机架安装端正牢固，垂直偏差不大于3mm，相邻机架紧密靠拢，整列机面在同一平面上无凹凸现象，有利于通风散热。

　　3） 设备的抗震加固应符合通信设备安装抗震加固要求。

　　4） 机架应匀着力，如不平整应用油毡垫实。电池体安装在铁架上时，应垫缓冲胶垫，使之牢固可靠。

　　5） GPS馈线进楼之前，在尽量接近进楼点安装防雷器，防雷器应接地可靠；防雷器和馈线接头应做防水处理。

　　1B415050 供配电及照明系统

　　1B415051 熟悉供配电及照明系统的主要构成与功能

　　1、供配电系统的主要构成

　　通常公路供配电系统主要由10kV电源线路、变配电所、供配电线路、低压配电箱和接地系统等构成。

　　2、供配电系统的功能

　　1） 根据负荷等级为高速公路交通工程沿线设施及道路运营管理提供稳定、可靠的电源，以保证公路交通工程各系统的运行正常，真正做到保障公路交通的畅通无阻。

　　2） 能保证人身安全、供电可靠、技术先进。

　　3） 具有继电保护和自动装置，满足供电的可靠性、选择性、灵敏性与速动性的要求。

　　4） 具有相应的控制和调节功能，以实现经济合理、维修施工方便以及降损节能运行。

　　5） 确保电压质量，满足用电设备的用电要求。

　　6） 根据工程特点、规模和发展规划，考虑近期和远期关系，远近结合，以近期为主，适当考虑负荷发展的需求。

　　1B415052 了解供配电及照明系统主要设施的施工安装

　　1、变压器、箱式变电所安装要求

　　1） 变压器的低压侧中性点、箱式变电所的N母线和PE母线直接与接地装置的接地干线连接；变压器箱体、干式变压器的支架或外壳应接地（PE）。

　　2） 油浸变压器运到现场后，三个月内不能安装时，应检查油箱密封情况，做油的绝缘测试，并注以合格油。

　　3） 除厂家有规定外，1000kVA以上变压器应做器身检查。

　　4） 变压器的交接试验应符合相关规定。
