建设工程教育网答:

室外供热管道的布置与敷设

1.管道的布置直埋管道在车行道下0.8～1.2m，在非机动车道0.6m左右。

管顶覆土深度一般不小于0.3m，以避免直接承受地面作用力。

2.室外采暖管道的敷设室外采暖管道敷设方式有：管沟敷设、埋地敷设和架空敷设三种。

1）管沟敷设地沟又分为：不通行地沟、半通行地沟和通行地沟。

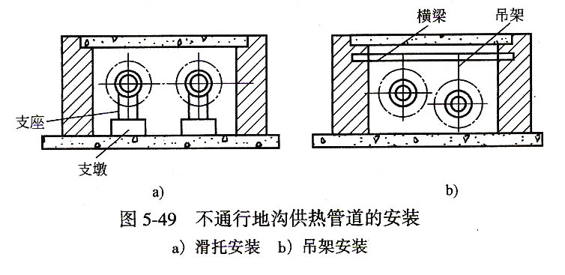

不通行地沟敷设地沟高度小于1.0m.适合于维护工作量不大的焊接的蒸汽或热水管道。

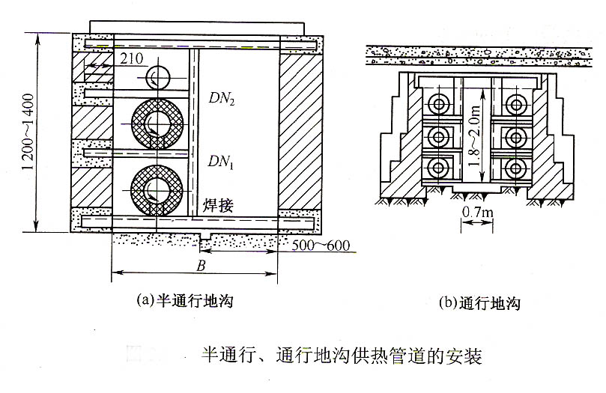

半通行地沟敷设 地沟高度1.2～1.4m，宽度0.5～0.6m.适用于管道需要地沟敷设，又不能掘开路面进行检修、管道较少的场所。

通行地沟敷设 地沟高度1.8～2.0m，宽度0.7m.地沟内应有检修孔、照明、排水和通风设施。

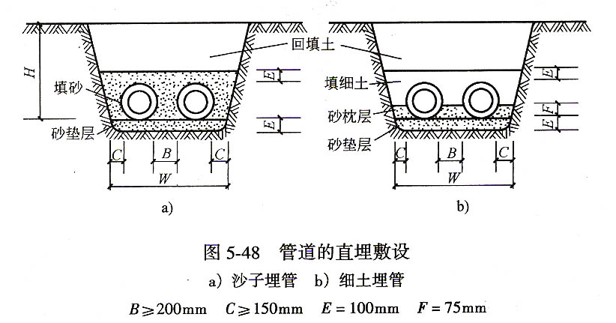

2）埋地敷设将管道直接埋于地下。比较经济。适用于地下水位较低，土质不下沉，土壤不带腐蚀性切不很潮湿的地区。

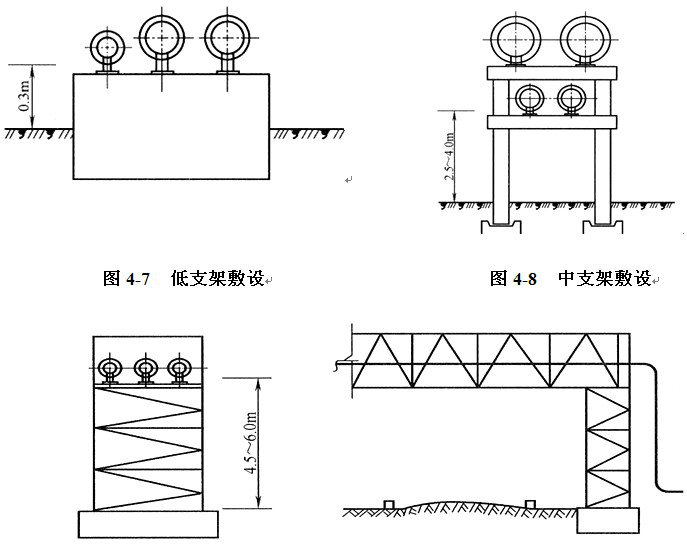

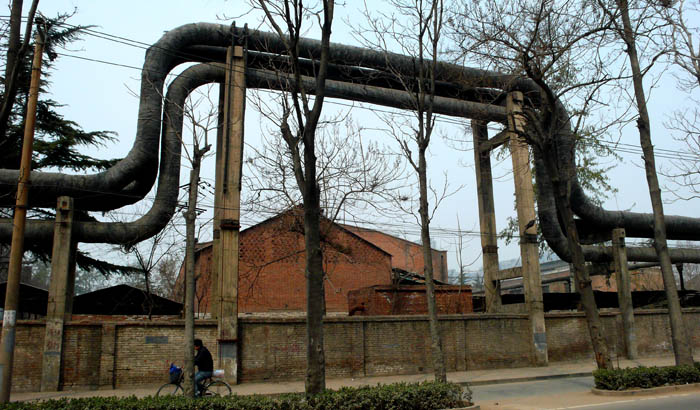

3）架空敷设按照支架高度不同，分为：

低支架敷设，沿工厂围墙或平行于公路、铁路布线。低支架上管道保温层的底部与地面间的净距离通常为0.5~1.0m；

中支架敷设，在行人频繁处，可采用中支架敷设，中支架的净空高度为2.5~4.0m；

高支架敷设，在跨越公路或铁路时，可采用高支架敷设，高支架净空高度为4.5~6.0m。
