新型排水柔性接口铸铁管的应用

2005-09-13 00:00    【  【打印】【我要纠错】

  摘 要:新修订的《排水用柔性接口铸铁管及管件》(GB/T12772—1999),增加了目前国际上通用的无承口管箍式直管和管件,按其接口型式分为A型柔性接口和W型无承口管箍式两种,简称A型和W型。与目前常用的排水管及接口相比较,W型无承口柔性排水铸铁管在结构、性能、安装、施工等方面有独到之处特别是环保、节能日益重视的今天,采用该种管材已经成为发展的必然趋势。本文着重介绍了这两种管材的性能、特点及其在居住建筑中的具体应用。

  关键词:柔性接口机制铸铁排水管 A型 W型

  随着我国经济建设的快速发展,人民生活水平的提高, 对居住建筑的要求也越来越高。人们在关注住宅的建筑面积、户型、朝向的同时,也越来越关注住宅中必不可少的部分——厨房、卫生间的设计。由建设部、经贸委、质技监局、建材局等于1999年12月联合下达了《关于在住宅建设中淘汰落后产品的通知》,其中第四条明确指出“自2000年6月1日起,在城镇新建住宅中,淘汰砂模铸造铸铁排水管用于室内排水管道,推广应用硬聚氯乙烯(UPVC)塑料排水管和符合《排水用柔性接口铸铁管及管件》(GB/T12772-1999)的柔性接口机制铸铁排水管。”由此我们可以看出新型柔性接口机制铸铁排水管替代传统管材已经成为一种必然。目前,在近几年新建的住宅小区中,建设部推广使用的排水管材已经成为主流材料,在一些较高档的住宅小区中,新型柔性接口机制铸铁排水管已经得到了广泛应用,新型柔性接口机制铸铁排水管具有良好的发展前景。然而,由于新型柔性接口机制铸铁排水管管材在我国发展的历史较短,与其它排水管材相比,人们对其了解较少,现结合笔者在施工中的一些经验,对其性能、特点及工程中的应用情况,做一些简单的介绍。

  1、新型柔性接口机制铸铁排水管简介

  目前国际上通用的无承口管箍式直管和管件(即本文着重介绍的新型柔性接口铸铁排水管材及管件),按其接口型式分为A型柔性接口(法兰压盖连接)和W型柔性接口(管箍连接)两种,简称A型和W型。

  1.1 新型柔性接口铸铁排水管采用高速离心铸造技术,具有组织致密、管壁薄厚均匀、内外壁光滑、无沙眼和夹渣、抗拉与抗压强度高,产品具有化学成分稳定、耐腐蚀、防火无毒、符合消防安全环保要求、无噪声、不变形、使用寿命长的优点。

  1.2 A型管:A型管具有强度高、噪声低、防火性能好、使用寿命长,其连接的可曲挠性和抗震性能良好的优点,但实际工程中发现承插接头部位需要的安装空间较大且管体较笨重、耗用钢材多,尤其在高层建筑中难以被建设方接受。

  1.3 W型管:W型管材除了同样具有强度高、噪声低、防火性能好、使用寿命长,其连接的可曲挠性和抗震性能良好的特点外,同时还具有可同步施工、管材利用率高、便于管道清通、减少了水压试验次数、缩短工期提高经济效益的特点。另外,这种型号的接口用螺栓在外侧紧固,避免了承插口柔性接口凸缘易碰坏、靠墙脚的螺栓难以固定的缺陷,具有操作简便等优点,因此在建筑排水管材及管件的选用中,具有较强的竞争力。 此外,由于W型管直管长度为3m,大大减少了中间接头数量并可按照需要截取任意长度,从而大量节省管材,降低消耗及成本。W型无承口管箍采用带肋不锈钢卡箍,内衬橡胶圈柔性连接,抗震性能高、密封性能好,允许在一定范围内摆动且不会渗漏。因此,无论是在国内还是国外,W型管均得到了广泛的使用。

  2、材料问题

  由于此种管材在近几年才正式大规模使用,且根据建筑业的要求,需要量正逐年递增,因此,生产厂家也逐步增多,由此,产品的质量也良莠不齐,如何把握好材料的质量,将对工程的质量有举足轻重的影响。为此,对材料的采购应严格按照相应的标准规范进行,要求管材、管件以及加工的原材料等必须是合格品。原材料进场后,严格按要求存放和保护。

  3、在工程中的应用

  根据笔者的施工经验,在实际安装工程中,上述两种管材搭配使用效果较好,既可以满足施工质量、使用功能的需要,又可以节约材料、降低成本。一般排水横干管、首层出户管宜采用A型管,排水立管及排水支管宜采用W型管。这样搭配使用的好处是:A型管由于法兰压盖连接的机械性能较好,在做排水横干管时,可以保证使用寿命和使用功能。同时,由于自身良好的机械强度,特别适用于高层排水出户横管,可以承受上层来水的冲击力。W型管由于安装快捷,接口可曲挠性良好,宜做排水立管的选用材料,特别是作为厕浴间内排水横支管的安装施工时,可以利用其接口的良好可曲挠性和严密性,对排水管道的坡度进行良好控制。同时由于W型管连接件的特性,结合现在住宅工程的竣工装修现状(一般都是厕浴间排水立管明露),在进行立管隐蔽装修时,便于装修布置,可以节约空间,增大实际使用面积。此外,将A型和W型两种管材搭配使用,除上述原因外,还因为A型管安装施工过程中产生的剩余短料可以作为地上排水横支管的安装使用,节省材料,具有良好的经济效益。结合目前国内外对两种管材的使用情况,笔者结合自己的施工使用中的一点经验,着重对W型管的安装施工,作一下简单介绍。

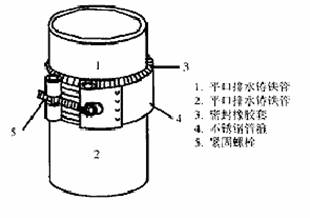

  W型管的连接采用不锈钢卡箍件进行连接施工。不锈钢卡箍件由胶套、卡箍、穿孔滚动轴及螺栓构成。(见图1)

  接口采用橡胶套密封,效果好,能承受来自各方向的震动(包括强烈地震)。外罩为不锈钢卡箍,接口美观牢固、耐腐蚀。在安装接口时将卡箍放松到最大直径限位,先将不锈钢外套套入管道,然后接口的两端分别对入橡胶套内,将不锈钢外套套在橡胶套外部拧牢即可获得满意效果。

  W型管连接方式决定了其安装、维修方便的特点,但是,由于采用螺栓紧固挤压橡胶密封套的连接方式连接,密封程度除了同材料本身有关系外,主要取决于螺栓的紧固程度。根据笔者的施工经验,紧固螺栓时,最好采用由厂家配套提供的专用工具(目前市场上也有),这样即可以保证紧固效果又可以提高工作效率。另外,当排水管道发生堵塞时,只需要将卡箍件拆下即可,简单易行,这是传统的其它管材所没有的优点。

  为了保证施工质量和使用功能,防止跑、冒、滴、漏等现象出现,在实际工程中,除了进行常规的通水通球试验以外,笔者还采用了满水试验和轻敲听声音相结合的办法。对每次进场的材料进行满水试验抽查,全部合格后方可进场,具体使用时,轻敲材料,如声音轻脆,则合格,一旦有嗡嗡的声音,则表示有破裂。其次在每天管道施工完后,对管口进行临时封堵,防止杂物掉落进后堵塞管道。在每个厕浴间安装完成后,均对排水支管做满水试验,主要检查接口是否漏水,有问题及时处理。

  4、注意事项

  4.1 W型管采用平口连接对管材质量要求高,对排水铸铁管的外径椭圆度、壁厚及橡胶圈的物理性能都有较高的要求,因为平口的水密性能条件差,因此,除了严格控制管材及管件等的本体质量外,还要特别注意管材和管件的端口保护,保证端口的椭圆度及平整度。

  4.2 W型管的安装施工应该严格按照操作工序执行。特别是在直管安装时每根管接口处需用立管卡将立管固定在建筑物的承重墙上;横管在每个接口处均应加设吊架,在连接卫生器具较为集中的厕浴间处,如果横支管上连接卫生洁具的两个接口距离不大于600mm,可在中间设置一个吊架。

  4.3 由于W型管的管材及管件不同于塑料制品,特别是管件的几何尺寸较大,在预留洞施工时,一定要校核图纸布置尺寸和实际安装尺寸是否合适,以免预留洞口不合适无法进行后续安装施工而进行二次剔凿。

  5、工程实例

  由田华集团第九工程部承建由笔者负责安装施工的位于北京市朝阳区的上东三角洲住宅楼及阳光上东园住宅小区中,排水系统均采用上述方式安装施工。其中,上东三角洲住宅小区一期工程建筑面积24万m2,目前已经入住一年。阳关上东园一期工程建筑面积20万m2,目前50%以上已经入住。通过实际安装施工及使用效果来看,运行效果良好,没有出现任何质量问题。

  6、结语

  由于新型柔性接口铸铁排水管自身的特性,在目前国内高层建筑中被广泛应用,并可替代相关进口产品,并符合建设部文件选材的要求。可以说它具备了老式承插铸铁排水管和塑料排水管的所有优点,选用此种管材,既节省了投资,又解决了以往排水管材的缺陷,具有强度高,耐腐蚀,噪音小,抗震防火的特性,较大程度的满足了使用功能的要求,使室内空间布置最大化,收到了良好的社会效益与经济效益。

  总之,新型柔性接口铸铁排水管在建筑排水系统中的应用处于初级阶段,还有许多问题需要进一步明确和验证,以上仅是笔者在安装施工过程中的一点浅见,希望能与有识之士共同探讨。

  参考文献:《暖通杂志》及《给水排水》等
