摘要：目前，防雷接地工程五花八门，计算机及电子设备受雷击损坏逐年增多。本文依据IEC有关防雷标准（如IEC1312-1）和国家有关防雷标准（如 GB50057-94），结合笔者多年来在防雷理论及防雷工程研究、实践经验，论述雷电防护等电位接地系统中迫切需要解决的有关问题。

　　关键词：等电位接地 接地汇集环 雷电先导 阻抗变换

　　１、线路过电压、过电流损坏设备的原因分析及防护方法

　　1.1 雷击避雷针、避雷带、电源线、信号线产生感应过电压（过电流）的现象是经常发生的。

　　1.2 图１中的电子设备Ａ和Ｂ是两台互相传输数据的设备，假设电源线上传输进来５kA雷电电流波（10/350μS），按图２所示的等效电路，设备是否会被损坏？

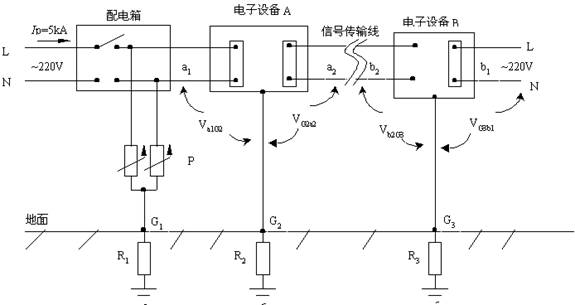

　　图１ 独立接地系统的设备电位差图

　　1.2.1 假设：电源避雷器Ｐ性能优良，其响应时间和导通后的残压不会损坏电子设备Ａ，雷电流IP=5kA全部流经避雷器P进入接地点Ｇ1入地；

　　接地电阻R1＝1Ω、R2＝1Ω、R3＝1Ω，且互为独立接地。

　　雷电流IP流过接地电阻Ｒ1时，接地点Ｇ1的地电位将抬升为ＵG1＝Ip.R1＝5kV.

　　1.2.2 该电位ＵG1此时会加到电源的输入端ａ1，而设备Ａ的接地点Ｇ2为零电位，则电源输入端与入地点Ｇ2之间的电位差Ｖa1G2＝5kV.

　　电子设备开关电源能耐受的最高电压为800～1500V（10/350μS波），若5kV的电压波加到ａ1─G2两端，则设备Ａ的电源端将被过电压损坏。

　　1.2.3 为了避免设备Ａ的电源端免受雷击损坏，应将接地点G1与G2相连接（如图２所示）。

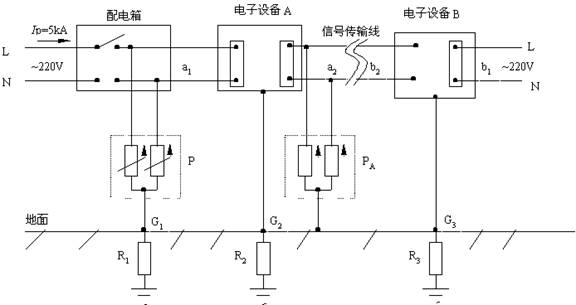

　　图２ 用避雷器防雷的等电位接地图

　　1.2.4 从1.2.3项看，Ｇ2电位变为5kV，此时，信号传输线另一端设备Ｂ的接地点Ｇ3为零电位，而信号接口ａ2与接地点Ｇ2之间的电位差VG2a2变成了5kV，从而使信号接口ａ2损坏。

　　1.2.5 要保护信号接口ａ2，应在信号接口ａ2和接地点Ｇ2之间安装残压小的信号避雷器ＰA，且接地点必须与Ｇ2相连。

　　1.2.6 由1.2.4项可以看出，设备信号接口被雷击损坏，该雷电不一定是由信号传输线产生的感应过电压所致。

　　1.2.7 由1.2.5项可以发现，虽然设备Ａ的信号接口ａ2并未损坏，但5kV的电压已加到ａ2与G3端，那么信号接口ｂ2会损坏吗？理论计算与实验结果表明：ａ2至ｂ2的信号传输线，如果线径≤1mm，长度大于100m，则线阻加上导线的分布电感所形成的电抗分压，使得加到ｂ2与Ｇ3的电压Ｖb2G3小于100V，但如果传输线小于100m，则有可能使Ｖb2G3＞100V 而使设备B受到雷击损坏。

　　1.2.8 为使设备Ｂ得完好保护，应同设备Ａ一样按1.2.3和1.2.5项的要求去做。

　　假设雷电从信号线上产生，其分析方法，防护手段同1.2.1至1.2.8.

　　２、直击雷损坏设备的原因分析和防护方法

　　2.1 图３是建筑物受直击雷后室内设备受损坏的示意图，图中Ａ、Ｂ、Ｃ是处在不同楼层的电子设备；ＳA、ＳB、ＳC为各设备之间互相通信的信号线；Ｓ是与建筑物外的设备通信信号线；Ｇ1、Ｇ2、Ｇ3为不同楼层建筑物内部钢筋引下线；Ｌ、ＬA、ＬB、ＬC为设备供电线路；ＲS为设备工作接地，ＲG为建筑物防雷接地，ＧA、ＧB、ＧC为设备工作接地在主杆线上的接地点；ＰL、ＰS分别为电源避雷器和信号避雷器。

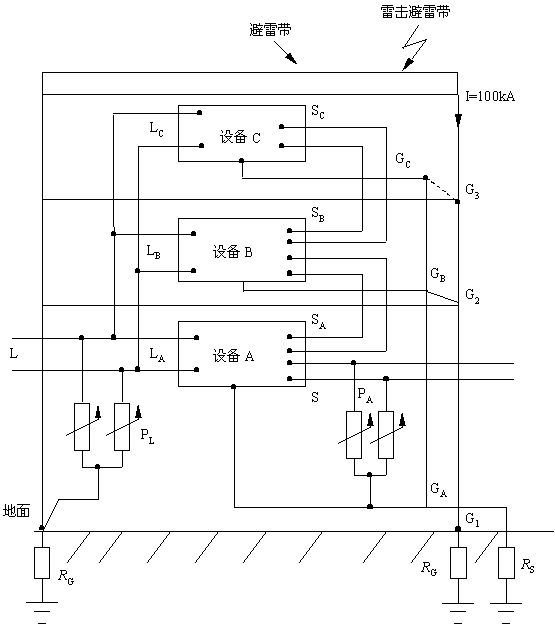

　　图3  建筑物内设备受雷击分析示意图

　　2.2 假设雷电直接打在建筑物楼顶避雷带上，入地雷电流Ｉ＝100kA，ＲG＝1Ω、ＲS＝1Ω。此时，Ｇ1、Ｇ2、Ｇ3所处的各楼层的电位都将抬升100kV，如果ＧA、 ＧB、ＧC与防雷地不相连接，就会发生设备工作地线与建筑物楼板到处打火的现象（反击），因为100kV的电位差可击穿的空气距离达300～500mm（由当时的空气绝缘程度而定）。

　　2.3 如果ＲG与ＲS相距较远（如20m以上），设备工作接地线与楼板、墙壁绝缘较好，地电位的抬升不足以击穿设备工作地线。但雷击时，工作人员刚好与设备机壳相接触，人身体上的某一部位又与地板或墙壁相接触，雷电将会流过人体进入设备工作接地，人身安全必将受到伤害（作者本人亲眼看到此类事故的发生）。

　　2.4 当2.2项和2.3项的事故发生后，高电位进入设备击穿设备的电源端或信号端口，雷电从电源线或信号线流出，构成了雷电流回路，使设备受到损坏，造成雷电电流波的低电位引入现象。

　　2.4.1 为了避免2.2项和2.3项事故的发生，ＲG与ＲS必须是同一个接地体，即设备工作地和防雷地必须联合接地；联合接地后，人身安全了。

　　2.4.2 联合接地后，设备就安全了吗？不，雷击时，设备机壳通过工作地线流入接地体，由于地线的分布电感及线电阻产生的线电压降很大（分布电感产生的线电压将在下一节讨论），很难保证设备Ａ与Ｂ与Ｃ之间的地电位是相等的，当电位差大于100V以上就有可能使ＳC、ＳB、ＳA和Ｓ的接口通过信号连接线将雷电流（或过电压）引入而损坏接口；当雷电产生的电位差大于800～1500V，电源输入端口ＬC、ＬB、ＬA也将损坏（不论是否安装避雷器ＰL、ＰS，此结果作者曾做过多次试验）。

　　2.4.5 要解决直击雷造成反击损坏设备的现象，就得尽量减少各点之间的电位差。

　　具体方法是：

　　各楼层的设备工作地ＧA、ＧB、 ＧC应与该楼层的建筑物主钢筋相连（至少两点相连），并在机房内组成环形汇集环，如图４所示。

　　接在汇集环上的设备１与设备２如果互相连网，在雷击时，因其地电位差极小，从而避免了雷击反击损坏。

　　2.4.6 禁止在机房内用细小的铜线将设备串联接地，因为导线的分布电感和线阻，将使各接地点之间电位差增大。

　　2.4.7 如机房内的环形接地体无法与大楼内的主钢筋相连，则用两条铜线同时引下，铜线的截面积为每平方毫米导线最长为0.5m且截面积不宜小于35 mm2.环形接地体与设备的电源插座相连或与设备相连，其连线截面积为每平方毫米导线长度最长为10cm.

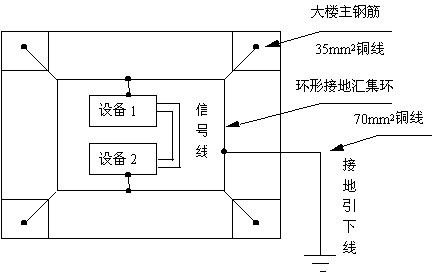

　　图4  机房内的环形接地汇集环

　　2.5 进入和引出大楼的各种线路均加装避雷器。且应与设备的工作接地相连。

　　2.6 由于直击雷入地的电流强度极大，因此在雷电流入地的过程中，将产生极强的电磁波，该电磁波会近距离感应在大楼内各种设备的线路上，产生感应过电压，从而使设备损坏。

　　2.6.1 防止直击雷的感应过电压，传统的办法是将各线路进行屏蔽处理或在每一个线路的设备输入、输出端安装各种避雷器。

　　2.6.2 可采用限流避雷针，限制入地的雷电流强度（将在下一节讨论）。

　　３、电抗、干扰及避雷器选型

　　3.1 上一节已提到由于接地导线的分布电感及线电阻在雷电流流过时会造成接地导线上电压分布不均的现象，从而导致连接于该接地线上相互连网的设备因地电位不等而损坏。

　　3.1.1 以习惯采用的2.5 mm2的铜线为例进行计算：2.5 mm2的铜线1m长其分布电感为ΔL＝1.01×10-6Ｈ，线电阻ΔR＝0.02Ω，按10/350μS的电流波 I＝1kA流过该导线产生的电压：

　　V1m＝dI/dt×ΔL＋ΔR.I＝103/（10×10-6）×1.01×10-6＋0.02×103＝121（V）

　　实验室测量值为：106 V

　　由此可见，如果几十米的2.5 mm2的接地导线将产生的电位差可达几千伏以上。

　　3.1.2 在防雷工程中认真计算接地线上因电抗形成的电位差是非常重要的。建议在实验室检测和计算时，机房设备接地线采用10/350μS、5kA电流波进行检测、计算和设计。

　　3.1.3 石化系统的原油罐，是浮顶金属罐，浮船与罐体用多根25 mm2的软铜线相连，而浮船与罐体的间隙是绝缘的，雷击罐顶或罐顶上的避雷针时，由于软铜线的分布电抗及雷电流太大，浮船与罐体之间的电位差可能引起间隙放电，造成石油化工厂的原油罐被雷击起火。

　　3.2 联合接地可以解决防雷等电位问题，但是，联合接地会将工频干扰、高频干扰加到设备上，使得网络通信、数据传输、设备的工作稳定性受到危害，并容易出现数据丢失、误码、通信中断等。

　　3.2.1 各种干扰中最主要的是工频干扰，而工频干扰表现的是地电位抬升，如三相用电不平衡、零线重复接地、机壳漏电等产生的电流。

　　3.2.2 设工频入地电流为５Ａ，接地电阻为４Ω，则地电位抬升为20V，该电压直接加到计算机的逻辑低电平上，造成整个系统的误码或信号中断（因为：计算机的串行通信电平为±12V），而接地电阻在１Ω以下，地电位抬升在５V以下，计算机的通信才会安全。

　　3.2.3 为了保证计算机系统的安全稳定工作，联合接地电阻必须达到１Ω以下。

　　3.3 在验收、检查工频接地电阻，测试所需的电流极埋设位置与地网边缘之间应不小于该地网等效直径的３～５倍，电压极棒埋设位置，应为电流极棒埋设位置的0.618倍。

　　3.3.1 建议禁止使用目前普遍流行的电流极40m，电压极20m的测量方法来测量大楼和地网等效直径大于15m的接地系统。

　　3.3.2 测量方法不对，将导致出现较大误差。

　　3.4 避雷器的选型。

　　3.4.1 从LpzＯA、ＯB区（IEC1312-1标准）进入室内的电源线应选取通流量大于40kA（10/350μS）的避雷器，由于导线的分布电感，连接于避雷器的导线残压很高。由此，应在室内的其它楼层配电柜上安装第二级通流量不少于10kA电源避雷器，此处的残压仍对设备有危险，应在设备机房内安装第三级通流量不小于5kA的避雷器。

　　3.4.2 从LpzＯA、ＯB区进入室内的信号线上应安装通流量不小于5kA的避雷器，室内各线路应安装通流量不小于1kA的信号避雷器。

　　４、两种防雷产品简介

　　4.1 雷电直击建筑物将带来反击及近距离强烈感应现象，要防止设备损坏，就必须严格进行等电位施工及每台设备前安装避雷器。其实这种要求是很难做到的。IEC1312-1标准要求建设全屏蔽机房，在我国很难做到，也不现实。因此当直击雷发生后，减小入地电流，不失为一种最佳选择。下面简要介绍一种限流避雷针。

　　ＤＫ限流避雷针（又称：ＤＫ雷电限流器）采用空气离子激发器，在雷云静电场的作用下，在ＤＫ限流避雷针上能激发出的电离子数比普通避雷针在同等电场强度下大３倍以上、并以电晕形式构成虚拟高度，提高了雷击放电点的准确性，增大了保护角，有效地减少和防止了传统避雷针的绕击、侧击现象。表１给出了电力工业部武汉高压研究所关于ＤＫ限流避雷针与普通避雷针模型在相同电场强度下的雷击放电概率的试验数据。

　　ＤＫ限流避雷针采用直径为108mm，高1500mm的可变阻抗变换器，在雷电闪击未发生之前其阻抗值为0.1Ω左右，是雷电闪击入地的良好通道，当雷电先导发生、发展至ＤＫ限流避雷针时，根据电流Ｉ的大小和随时间的变化率自动调节阻抗Ｒ值，调节后的阻抗值可达几百兆欧姆。阻抗调节时间为25∽100nS，当阻抗变大后，流过ＤＫ限流避雷针的电流Ｉ减小，这时阻抗Ｒ值以极短的时间（25∽100nS）趋向于０值变化，这样雷电流在未发生旁闪的时间内，始终被限制在ＤＫ限流避雷针的阻抗变换器中流过，周而复始，直至该次雷击结束。

　　结论：ＤＫ限流避雷针有提前先导及明显的限流效果。4.2 本文提到要做到减小干扰源对设备的影响，就应该尽可能地降低接地电阻（小于１Ω），但是在城市无足够的土地搞接地，在高山、岩石、砂土地区土壤电阻率极高，无法降低接地电阻，应如何解决？

　　4.2.1 传统的接地系统与接地体所包围的面积Ｓ和土壤电阻率ρ有关。设：土壤电阻率ρ＝200Ω。ｍ，要求接地电阻值达到１Ω，所需的接地面积Ｓ为

　　Ｓ＝0.25×ρ2/R2＝0.25×2002＝10000（ｍ2）

　　由计算所得到的结论是：一般城市的土壤电阻率ρ为200Ω。ｍ，要做一个１Ω的接地系统需要接地面积为１万平方米，显然是很难做到的。

　　4.2.2 要降低接地电阻，就必须进行纵深方向的接地，向纵深垂直地面方向的接地电阻公式为：

　　Ｒ＝ρ/2πl×ln4l/d

　　Ｒ-接地电阻，ρ-土壤电阻率，ｌ-接地体全长，d-接地体直径

　　由上式可以看出，接地体埋地越深，接地电阻越小。DK-AG电解地极，用电解液渗透入土壤深处（深可达几十米），且无毒、无腐蚀、不易挥发，导电性能好，对降低接地电阻效果极好。

　　DK-AG电解地极为三节ф63mm每节长1m的铜管组成，共有12个呼吸排泄孔，铜管内填无毒化合物晶体，铜管埋于地下后，呼吸收土壤中的水份，使化学晶体变为电解溶液，又从该孔中排泄出，这些溶液在特殊回填土的吸取作用下，均匀流入土壤，在土壤中形成了成片导电率良好的电解离子土壤，特别是在石山上土壤少的地区，电解液可向石山的纵深方向渗透，使原来导电率极差的高山地质结构，形成了一个良好电解质导电通道。极大程度地减少了接地极与周围土壤之间的电阻。

　　结 束 语

　　做好防雷工程不难，主要是认真地从科学的方法出发，真正做到：良好泄放、等电位防护， 就能实现减少雷害损失。
