摘要：传统污水处理工艺以能消能，消耗大量有机碳源，剩余污泥产量大，同时释放较多CO2（因耗能）到大气之中。当今，全球普遍强调的可持续发展经济模式在污水处理领域也得到体现。因此，研发以节省能（资）源消耗、并最大程度回收（用）有用能（资）源的可持续污水处理工艺已势在必行，在详细介绍两种新近在欧洲出现的可持续处理工艺——反硝化除磷、厌氧氨（氮）氧化的基础上，提出一个以转换有机能源（甲烷）、回收磷酸盐（鸟粪石）、回用处理水（非饮用目的）为目标的可持续城市污水生物除磷脱氮推荐工艺。

　　关键词：欧洲 污水处理技术 除磷 脱氮

　　4、可持续生物除磷脱氮推荐工艺

　　4.1 推荐工艺

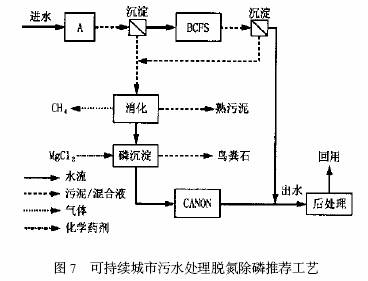

　　以BCFS工艺为代表的反硝化除磷， 及CANON 工艺为代表的厌氧氨氧化作为可持续除磷脱氮关键技术的蓝本，荷兰-中国大学间合作研究提出了一针对城市污水处理的可持续除磷脱氮推荐工艺，如图7 所示。这个推荐工艺突出COD 甲烷化、磷酸盐回收以及处理水回用等与可持续性密切相关的内容。

　　为了有效转换污水中过剩COD 为甲烷，早年德国人开发的AB 法[42 ]中A 段被推荐用于浓缩COD.A 段采用很短的污泥龄（8～25 h） ；以这种方式，细菌快速繁殖，约70 %～80 %的悬浮状和溶解状的进水COD 能被合成为细菌细胞。在A 段后生物污泥被沉淀分离，然后被送往污泥消化池进行消化、转化。与来自二沉池的生物污泥相比较，由A 段产生的污泥有着较好的可消化性，最终会导致较低的消化剩余污泥（熟污泥） .A 段浓缩COD 的同时，也必然将相当数量的氮、磷合成于细菌细胞之中。

　　经A 段处理之后水/ 物流被分成两股： ①泥水分离后的上清液； ②通往消化池的污泥。上清液中所剩COD 被刚好用来脱除剩余的氮和磷。显然，对这股水/ 物流采用BCFS工艺脱除氮、磷能最小化COD 的消耗量；从BCFS工艺中产生的高磷含量污泥也被送往消化池消化。消化后产生的消化液一般氮、磷浓度很高，且水温较高（应至少为30 ℃） .一些以回收磷酸盐为目的的现场试验表明[43～45 ] ，污泥消化液是污水处理场中最理想的磷源回收之处。因此，污泥消化液首先被引入一沉淀单元内，通过投加镁化合物（如氯化镁等） 形成磷酸铵镁化合物（MAP ，即鸟粪石） 而分离出磷。鸟粪石能被用作植物生长所需之磷源。磷被回收后的消化液采用CANON 工艺脱除浓度仍然很高的氨氮最为合适，因为消化液几乎不含COD ，加之较高水温对获得较完全的厌氧氨氧化率十分有利。

　　虽然经CANON 工艺处理后的出水氨氮浓度一般并不能直接达到排放标准，但此股水流流量很小，同来自于BCFS工艺的出水（大流量、低浓度） 混合后能被稀释到排放标准以下。考虑回用时，COD ，N ，P 已分别达标（排放标准） 的出水只需经简单的后处理便可实现回用于非饮用目的。

　　4.2 效率分析

　　为了定量说明图7 所示推荐工艺所能完成的处理效率，此处以荷兰一正在建设中的城市污水处理厂所接收的水质、水量为例进行处理效率分析。该处理厂所接收的平均污水量为8 500 m3/ d ；平均水质如下： COD = 625 mg/ L ， TKN = 60 mg/ L ， TP =9.5 mg/ L .

　　根据经验数据，约有40 %的进水总氮在A 段中能被合成到细菌细胞中。如果以离心机来分离消化液，高达1 200 mg/ L 的氨氮会出现在消化液中[46 ] .假设来自A 段普通生物污泥含氮、磷量分别为8 %和2 %（来自于BCFS工艺生物污泥磷含量可高达12 %） ；进入消化池的污泥COD 有一半可转化为甲烷（这些假设数据均为实际经验值） .理论上，这意味着高达300 mg/ L 的磷可能存在于消化液中。可见，从消化液中回收磷酸盐是十分必要的。

　　以上述经验数据及15 ℃水温为依据，可借助于数学模拟以及各处理单元可达到的实际处理效果建立有关COD ，N ，P 的物料平衡，计算结果详见图8 .按40 %进水氨氮在A 段内被合成到细菌体内计算，则相应有74 %的进水COD（其中约1/ 3 被氧化供合成能量之用） 和60 %的进水总磷在A 段内被转化。剩余26 %的COD 被引入BCFS工艺，以去除剩余60 %的氮（至出水到8 mg/ L） 和37 %的磷（至出水到0.5 mg/ L） .BCFS工艺以20 d 污泥龄运行，产生的剩余污泥量很少（仅为进水总COD 的6.6 %） .

　　因约50 %污泥形式的COD 在消化阶段被转化为甲烷，所以，相应会有一半的氮、磷由于细胞的分解而释放到环境中（消化液） ；另一半COD ，N ， P 则以熟污泥形式存在。如果使用氯化镁作为沉淀剂，消化液中97 %的磷能以鸟粪石形式沉淀[44 ] ，这相当于有46.2 %的进水磷可被回收。

　　CANON 工艺被作为最后一个处理单元，处理磷回收后氨氮含量仍然很高的消化液。对CANON工艺的数学模拟表明，在30 ℃，如果工艺参数控制得当， 可以达到90 % 的总氮去除率[40 ] .尽管CANON工艺并不能将消化液中的氨氮去除殆尽，但此股水流流量较小，同来自于BCFS工艺很大出水流量混合后并不会使总的出水浓度升值太高。在此例中，出水总的COD ，N ， P 的浓度分别为30 mg/ L（非生物降解性） 、9 mg/ L 和0.6 mg/ L .

　　4.3 可持续性

　　上述举例分析中，COD 直接氧化（分解） 而生成CO2 的数量被减低到了最小程度。A 段中26 %的COD 的分解是为另外48 %的COD 合成提供能量，是生物污泥形成（COD 浓缩） 所必不可少的条件；A段后剩余26 %COD 刚好被用于反硝化除磷，而非简单分解。因为仅60 %的进水总氮负荷需经反硝化除磷脱除，所以，脱氮所必需的碳源（COD） 也相应节省。这样，被节省或过剩的COD（共48 %） 便能被用于甲烷化。再者，无论是COD 氧化、反硝化除磷、还是亚硝化都能节省很多耗氧量，因此，推荐工艺的可持续性显而易见。推荐工艺与传统工艺计算所得重要处理效率数据见表2 .

　　注：表中数据表示去除单位质量的污染物，所消耗的或产生的物质的量，如0.48 kgP/ kgP 表示去除1 kgP 可回收磷酸盐（以P 计） 0.48kg.

　　与传统工艺相比较，推荐工艺在表2所列的各个方面均具可观的可持续性。

　　4.4 工艺评估

　　推荐工艺中虽涉及多个处理单元，但象AB 法、BCFS工艺、污泥消化、磷酸盐回收等多已用于工程实际，并取得了良好的运行效果。在建筑结构方面，新颖的BCFS工艺同心圆平面设计成为真正意义上的“UNITAN K”构造。尽管CANON 工艺仍在研发之中，但试验、现场观察以及对其所做的数学模拟无疑会加速它在工程中的应用。因此，推荐工艺并不存在任何技术方面的难题。

　　多个处理单元被合并于推荐工艺中无疑会导致基础建设（工程建设与材料等） 费用增高。然而，推荐工艺之可持续性的贡献必将降低运行管理费用（主要是电力消耗和污泥处置） .此外，磷酸盐回收与处理水回用还能带来潜在的经济价值，对缓解磷与水资源危机有现实意义；显著减少的CO2 释放量对控制温室效应也有着不可低估的积极作用。

　　参考文献

　　1 　van Loosdrecht M C M ，et al. Environmental impacts of nutrient removal processes ：case study. Envir Engrg ，1997 ，123 ：33～40.

　　2 　Mulder A. Anaerobic ammonium oxidation. US patent documents427849 （507884） ，1992

　　3 　Osborn D W，Nicholls H A. Optimization of the activated sludge process for the biological removal of phosphorus. Prog Water Technol ，10 （1/ 2） 261～177

　　4 　Kuba T ， et al. Phosphorus and nitrogen removal with minimal COD requirement by integration of denitrifying dephosphatation and nitri2fication in a two2sludge system. Water Res 1996 ， 30 （ 7） ： 1702 ～1710

　　5 　Mino T ，et al. Microbiology and biochemistry of the enhanced biological phosphate removal process. Water Res ，1997 ，32 ：3193～3207

　　6 　Hao X D ，et al. Contrbution of P2Bacteria in BNR processes to overall effects on the environment . Water Sci and Technol ，2001 ，44 （1） ：67～76

　　7 　van Loosdrecht M C M ，Jetten M S M. Microbiological conversions in nitrogen removal ，Water Sci and Technol ，1998 ，38 ：1～7

　　8 　Srinalth E G，et al. Rapid removal of phosphorus from sewage by activated sludge. Experienta ，1959 ，15 ：339～340

　　9 　Rensink J H. Biologische defosfatering en procesbepalende factoren. In ：NVA Symposium Proceedings. Nieuwe ontwikkelingen en praktilkervaringen in Nederland en Zewden （in Dutch） ，1981

　　10 van Loosdrecht M C M ，et al.Biological phosphorus removal processes. Microbiol Biotechnol ，1997 ，48 ：289～296

　　11 van Loosdrecht M C M ，et al. Upgrading of wastewater treatmentprocesses for integrated nutrient removal2BCFS òprocess. Water SciTechnol ，1998 ，37 （9） ：209～217

　　12 Brandse F ，van Loosdrecht M C M. Sewage treatment and methods for phosphate recovery in the BCFS ò process. Water Sci Technol

　　13 Smolders ，et al. Steady state analysis to evaluate the phosphate removal capacity and acetate requirement of biological phosphorus removing mainstream and sidestream process. Water Res ， 1996 ， 30 ：2748～2760

　　14 Broda E. Two kinds of lithotrophs missing in nature. Z Allg Mikrobiol ，1975 ，17 ：491～493

　　15 van de Graaf A A ，et al. Autotrophic growth of anaerobic ammonium-oxidizing bacteria in a fluidized bed reactor. Microbiol ， 1996 ，142 ：2187～2196

　　16 Strous M ，et al. The sequencing batch reactor as a powerful tool for the study of slowly growing anaerobic ammonium-oxidizing microorganisms. Mocrobiol Biotechnol ，1996 ，50 ：589～596

　　17 Strous ，et al. Key physiology of anaerobic ammoniumoxidation. Environ Microbiol ，1999 ，65 ：3248～3250

　　18 Turk O ，Mavinic D S. Stability of nitrite build up in an activated sludge system. J Water Pollut Contr Fed ，1989 ，61 ：1440～1448

　　19 Rahmani H ，et al. Nitrite removal by a fixed culture in a submerged granular biofiltre. Water Res ，1995 ，29 ：1745～1753

　　20 Brouwer ， et al. Behandelling van sticstofrijke retorstromen op rioolawaterzuiveringsinstallaties ， enkelvooudig reactorsystem voor deverwijdering via nitrient . STOWA rapor 96 - 01 ，STOWA Utrecht ，the Netherlands（in Dutch） ，1996

　　21 Hellinga ，et al. The SHARON process ：an innovative method for nitrogen removal form ammonium2rich wastewater. Water Sci Technol ，1998 ，37 （4/ 5） ：183～187

　　22 Hellinga ，et al. Model2based design of a novel process for ammonium removal from concentrated flows. Mathematical and Computer Modeling of Dynamical Systems ，1999 ，5940 ：251～271

　　23 Hunik J H. Engineering aspects of nitrification with immobilized cell. PhD thesis ，Wageningen Agricultural University ， the Netherlands ，1995

　　24 Garrido J ，et al. Influence of dissolved oxygen concentration on nitrite accumulation in a biofilm airlift suspension reactor. Biotechnol Bioeng ，1997 ，53 ：168～178

　　25 Bernet N. Nitrification at low oxygen concentration in biofilm reactor. Envir Engrg ，2001 ，127 （3） ：266～271

　　26 Siegrist H ，Gujer W. Demonstration of mass transfer and pH effects in a nitrifying biofilm. Water Res ，1987 ，21 ：241～248

　　27 Jayamohan S ，et al. Effect of DO on kinetics of nitrification. Water Supply（Sweden） ，1988 ，6 ：141～150

　　28 Stevens D K. Dynamic model of nitrification in a fluidized bed. Envir Engrg ，1989 ，115 （5） ：910～929

　　29 Laanbreok H J ，Gerards S. Competition for limiting amounts of oxygen between Nit rosomonas europaea and Nit robacter wi nogradsky grow in mixed continuous cultures. Archives of Microbiology ，1993 ，159 ：453～459

　　30 Sheintuch M ，et al. Substrate inhibition and multiple states in a continuous nitrification process. Water Res ，1995 ，29 （3） ：1811～1818

　　31 Wanner O ， Gujer W. A multispecies biofilm model. Biotechnol Bioeng ，1986 ，28 ：314～328

　　32 Denac M ，et al. Modeling of experiments on biofilm penetration effects in a fluidized bed nitrfication reactor. Biotechnol Bioeng ，1983 ，25 ：1841～1861

　　33 van Loosdrecht M C M ， Jetten M S M. Method for treating ammonia-comprising wastewater. PCT/ NL97/ 00482 ，1997

　　34 Jeeten M S M ，et al. Towards a more sustainable municipal wastewater treatment system. Water Sci Technol ，1997 ，35 ：178～180

　　35 van Dongen U ， et al. The SHARON òOANAMMOX process for treatment ammonium rich2wastewater. Water Sci. Technol ，2001 ，44（1） ：153～160

　　36 Strous M ， et al. Effects of aerobic and micro2aerobic conditions on anaerobic ammonium2oxidizing （Anammox） . Envir Microbiol ，1997 ，63 （4） ：2446～2448

　　37 Siegrist H ，et al. （1998） . Nitrogen removal loss in a nitrifying rotating contactor treating ammonium2rich wastewater without organic carbon. Water Sci Technol. ，38 （8/ 9） ，241 - 248

　　38 Helmer C ，et al. Nitrogen loss in a nitrifying bilfilm system. Water Sci Technol ，1999 ，39 （7） ：13～21

　　39 Strous M. Anammox and nitrification. In ：Microbilogy of Anaerobic Ammonium Oxidation （ PhD thesis） ，68～81 ， ISBN90 - 9013621 -5 ，the Netherlands ，2000

　　40 Hao X D ，et al. Sensitivity anslysis of a biofilm model describing a onstage completely autotrophic nitrogen removal （CANON） process. accepted for publication in Biotechno and Bioengng ，2002 ，77 （3） ：266～277

　　41 Hao X D ， et al. Model2based evaluation of the behavior of theCANON process with variable temperature and inflow. Water Res（in press）

　　42 Boehnke B. Moeglichkeiten Abwasser reinigung durch das‘Adsorption2Belebungs2verfahren’。 GWA29 ， Schrifureihe des Instituts fuer Siedlungswsserwirtschaft der RWTH Aachen ， Germany （ in German） ，1978

　　43 Momberg G A ，Ollermann R A. The removal of phosphate by hydroxyapatitie and struvite crystallisation in South Africa. Water Sci &Technol ，1992 ，26 ，987～996

　　44 Jaffer Y，et al. Assesing the potential of full scale phosphorus recovery by struvite fornmation. Water Sci Technol （in press）

　　45 Battistoni P ，et al. Phosphorus removal from a real anaerobic supernatant by struvite crystallization. Water Res ， 2001 ， 35 （ 9） ： 2167 ～2178

　　46 Mulder J W， et al. Full scale application of the Sharon process for treatment of reject water of digested sludge dewatering. Water Sci & Technol ，2001 ，43 （11） ：127～134 （续完）
