1H413023 输配电线路施工技术
一、架空线路施工程序及内容
架空线路施工的一般程序:线路测量→基础施工→杆塔组立→放线架线→导线连接→线路试验→竣工验收检查。

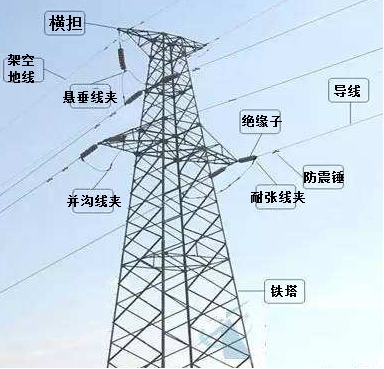

架空线路组成图示:
(五)导线连接要求
1.每根导线在每一个档距内只准有一个接头,但在跨越公路、河流、铁路、重要建筑物、电力线和通信线等处,导线和避雷线均不得有接头。
2.不同材料、不同截面或不同捻回方向的导线连接,只能在杆上跳线内连接。
3.接头处的机械强度不低于导线自身强度的90%。电阻不超过同长度导线电阻的1.2倍。
4.耐张杆、分支杆等处的跳线连接,可以采用T形线架和并沟为线夹连接。
5.架空线的压接方法,可分为钳压连接、液压连接和爆压连接。
【2013试题】有关于架空线路中导线连接的说法,正确的有( )。
A.每根导线在一个档距内可以有一个接头
B.在跨越公路、铁路时可以有一个接头
C.接头处的机械强度不低于导线自身强度的90%
D.接头处的电阻不超过同长度导线电阻的1.2倍
E.不同截面的导线,只能在杆上跳线内连接
『正确答案』CDE
『答案解析』本题考查的是架空线路施工。每根导线在每一个档距内只准有一个接头,但在跨越公路、河流、铁路、重要建筑物、电力线和通信线等处,导线和避雷线均不得有接头。接头处的机械强度不低于导线自身强度的90%,电阻不超过同长度导线电阻的1.2倍。参见教材P75。
(六)线路试验
1.测量绝缘子和线路的绝缘电阻。
1)每片悬式绝缘子的绝缘电阻值,不应低于300MΩ。
2)35kV及以下的支柱绝缘子的绝缘电阻值,不应低于500MΩ。
2.测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。
3.检查线路各相两侧的相位应一致。
4.冲击合闸试验。
在额定电压下对空载线路的冲击合闸试验,应进行3次。
5.测量杆塔的接地电阻值,应符合设计的规定。
6.导线接头测试
(1)电压降法:正常的导线接头两端的电压降,一般不超过同样长度导线的电压降的1.2倍。
(2)温度法:红外线测温仪,可距被测点一定距离外进行测温,通过导线接头温度的测量,来检验接头的连接质量。
(七)竣工验收检查
1.杆塔直立,横担与线路中心垂直;
3.拉线紧固,受力情况平衡;
5.检查弧垂、绝缘子串倾斜,跳线对各部的电气距离是否达到设计要求;
6.线路导线电阻不超过规定值;
7.线路的绝缘电阻符合标准要求;
8.额定电压下对空载线路冲击合闸3次,无问题。
二、电缆线路的敷设
(一)室外电缆线路敷设的要求.
1.直埋电缆敷设要求
(1)直埋电缆的埋深应不小于0.7m,穿越农田时应不小于1m。
(2)直埋电缆一般使用铠装电缆。在铠装电缆的金属外皮两端要可靠接地,接地电阻不得大于10Ω。
(3)电缆敷设后,上面要铺100mm厚的软土或细沙,再盖上混凝土保护板,覆盖宽度应超过电缆两侧以外各50mm,或用砖代替混凝土保护板。
(4)直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。
(6)电缆引入建筑物、隊道时,要穿在管中,并将管口堵塞,防止渗水。
(7)电缆互相交叉,与非热力管和管道交叉,穿越公路时,都要穿在保护管中,保护管长度超出交叉点1m,交叉净距不应小于250mm,保护管内径不应小于电缆外径的1.5倍。
(8)严禁将电缆平行敷设于管道的上方或下方。

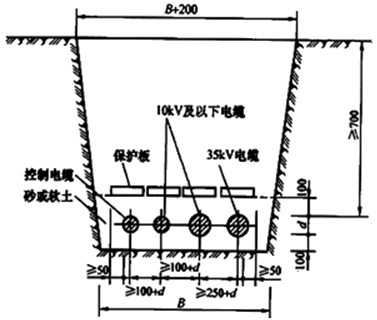

直埋电缆示意图
2.排管电缆敷设要求
(1)电缆排管的敷设
3)孔径一般应不小于电缆外径的1.5倍,敷设电力电缆的排管孔径应不小于100mm,控制电缆孔径应不小于75mm。
4)埋入地下排管顶部至地面的距离,人行道上应不小于500mm;—般地区应不小于700mm。
5)在直线距离超过100m处、排管转弯和分支处都要设置排管电缆井;排管通向井坑应有不小于0.1%的坡度,以便管内的水流入井坑内。

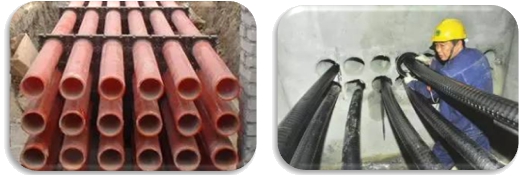

电缆穿管和排管电缆
3.电缆沟或隧道内电缆敷设的要求
(1)电力电缆和控制电缆不应配置在同一层支架上。
(2)控制电缆在普通支吊架上,不宜超过1层,桥架上不宜超过3层。
(3)高低压电力电缆、强电与弱电控制电缆应按顺序分层配置,一般情况宜由上而下配置。
(4)交流三芯电力电缆,在普通支吊架上不宜超过一层,桥架上不宜超过2层。

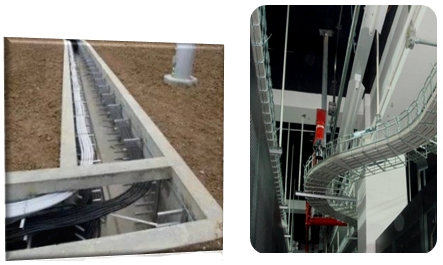

电缆沟 电缆桥架
【2016二级试题】正确的电缆直埋敷设做法有( )。
A.电缆敷设后铺100mm厚的细沙再盖混凝土保护板
B.铠装电缆的金属保护层可靠接地
C.沟底铺设100mm厚碎石
D.电缆进入建筑物时采用金属管保护
E.电缆可平行敷设在管道的上方
『正确答案』AB
『答案解析』本题考查的是电缆线路的敷设。电缆敷设后,上面要铺100mm厚的软土或细沙,再盖上混凝土保护板,覆盖宽度应超过电缆两侧以外各50mm。电缆自土沟引进隧道、入孔和建筑物时,要穿在管中,并将管口堵塞,防止渗水。直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处应设置明显的方位标志或标桩。严禁将电缆平行敷设于管道的上方或下方。参见教材P76。
(二)电缆敷设一般要求
1.电缆敷设前的检查
(2)电缆型号、规格、电压应符合设计要求。电缆外观应无损伤,绝缘良好。
(3)充油电缆的油压不宜低于0.15MPa。
(7)电缆封端应严密,并根据要求做绝缘试验。6kV以上的电缆,应做交流耐压和直流泄漏试验;1kV及以下的电缆用兆欧表测试绝缘电阻,并做好记录。
3.电力电缆接头的布置
(1)并列敷设的电缆,其接头的位置宜相互错开。
(2)电缆明敷时的接头,应用托板托置固定。
(3)直埋电缆接线盒外面应有防止机械损伤的保护盒。
4.标志牌的装设
(1)在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方,电缆上应装设标志牌。
(2)标志牌上应注明线路编号,标志牌的字迹应清晰不易脱落。当无编号时,应写明电缆型号、规格及起讫地点。并联使用的电缆应有顺序号。
【2017二级试题】电缆上装设的标志牌,应注明的内容有( )。
A.线路编号
B.电缆型号
C.电缆规格
D.起讫地点
E.使用年限
『正确答案』ABCD
『答案解析』本题考查的是电缆线路的敷设。标志牌上应注明线路编号,标志牌的字迹应清晰不易脱落。当无编号时,应写明电缆型号、规格及起讫地点。并联使用的电缆应有顺序号。参见教材P78。
(三)电缆线路绝缘电阻测量和耐压试验
1.绝缘电阻的测量
(1)1KV及以上的电缆可用2500V的兆欧表测量其绝缘电阻。
(2)电缆线路绝缘电阻测量前,先用导线将电缆对地短路放电。当接地线路较长或绝缘性能良好时,放电时间不得少于1min。
(3)测量完毕或需要再测量时,应将电缆再次接地放电。
(4)每次测量都需记录环境温度、湿度、绝缘电阻表电压等级及其他可能影响测量结果的因素。
2.耐压试验
(1)耐压试验用直流电压进行试验。
(2)在进行直流耐压试验的同时,用接在高压侧的微安表测量泄漏电流。
