　　01　常用测量仪器的性能与应用

　　案例1

　　背景

　　施工项目部在开工前制定了施工组织设计文件,计划投入测量仪器和工具进行施工测量。

　　问题：1、考试用书中提到的常用施工测量测量仪器和工具有那些?

　　分析与答案：常用测量仪器和工具

　　1、钢尺

　　2、水准仪

　　3、经纬仪

　　4、激光铅直仪

　　5、全站仪

　　6、辅助仪器和辅助工具

　　案例2

　　背景

　　如图，

　　施工项目部测量人员采用50米钢尺测量建筑物轴线之间水平距离。

　　问题：1、钢尺是什么材料制成的?

　　2、钢尺分类方法有哪几种?

　　分析与答案

　　1、钢尺是采用经过一定处理的优质钢制成的带状尺。

　　2、第一种分类方法，按照最大测量长度分类：

　　若L=20米，则称为20米钢尺、若L=30米，则称为30米钢尺、若L=50米，则称为50米钢尺。

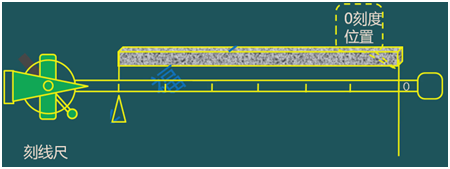

　　第二种分类方法，钢尺按零点位置分为端点尺和刻线尺。

　　案例3

　　背景

　　如图，施工项目部测量人员采用50米钢尺测量建筑物轴线之间水平距离。测量时使用了拉力计。拉力与检定时一致。距离丈量结果中加入了尺长、温度、倾斜等改正数。

　　问题：1、钢尺主要作用是什么?

　　2、水平距离测量有何不妥?

　　分析与答案

　　1、钢尺的主要作用是距离测量。

　　2、水平距离测量无不妥之处。

　　测量时使用了拉力计。拉力与检定时一致。距离丈量结果中加入了尺长、温度、倾斜等改正数。

　　检定时15N，现场测量也应保持拉力15N。

　　考试用书：钢尺的主要作用是距离测量，钢尺量距是目前楼层测量放线最常用的距离测量方法。钢尺量距时应使用拉力计，拉力与检定时一致。距离丈量结果中应加入尺长、温度、倾斜等改正数。

　　案例4

　　背景

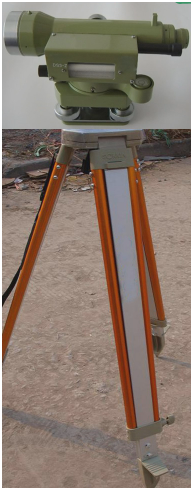

　　如图，施工项目部测量人员正在使用DS3型水准仪进行水准测量。

　　问题:

　　1、水准仪主要功能作用是什么?

　　2、DS3的含义是什么?

　　3、我国的水准仪系列分为几个等级及其适用范围?

　　4、水准仪主要组成是什么?

　　分析与答案

　　1、水准仪是进行水准测量的主要仪器，主要功能是测量两点间的高差，它不能直接测量待定点的髙程，但可由控制点的已知高程来推算测点的高程。另外，利用视距测量原理，它还可以测量两点间的大致水平距离。

　　2、(1)“D”符号是大地测量仪器的代号，

　　(2)“S”符号是水准仪的代号，

　　(3)“3”数字表示仪器的精度。

　　我国的水准仪系列分为DS05、DS1、DS3等几个等级。

　　3、我国的水准仪系列分为DS05、DS1、DS3等级。

　　DS05型和DS1型水准仪称为精密水准仪，用于国家一、二等水准测量和其他精密水准测量;DS3型水准仪称为普通水准仪，用于国家三、四等水准测量和一般工程水准测量　　

　　4、水准仪主要由：望远镜、水准器、基座三个部分组成，使用时通常架设在脚架上进行测量。

　　案例5

　　背景

　　如图，施工项目部测量人员正在使用DS3型水准仪进行水准测量。

　　问题:1、水准测量的主要配套工具有哪些?

　　分析与答案

　　1、水准测量的主要配套工具有：

　　(2)尺垫

　　案例6

　　背景

　　如图，施工项目部测量员正在使用DJ6型经纬仪进行水平角度测量。

　　问题：1、经纬仪作用是什么?

　　2、DJ6含义是什么?

　　3、经纬仪有哪些分类?

　　4、经纬仪主要组成有哪些?

　　分析与答案：

　　1、经纬仪能进行水平角、竖直角、测量的仪器;它还可以借助水准尺，利用视距测量原理，测出两点间的大致水平距离和高差、也可以进行点位的竖向传递测量。

　　2、(1)“D”符号是大地测量仪器的代号;(2)“J”符号是经纬仪的代号;(3)“6”数字表示仪器的精度。

　　3、分类方法一：经纬仪按照读数光路形式分：(1)光学经纬仪、(2)电子经纬仪，主要区别在于角度值读取方式的不同：(1)光学经纬仪采用读数光路来读取刻度盘上的角度值; (2)电子经纬仪采用光敏元件来读取数字编码度盘上的角度值，并显示到屏幕上。 随着技术的进步。目前普遍使用电子经纬仪。

　　分类方法二：在工程中常用的经纬仪按照精度划分有：(1)DJ2、(2)DJ6。

　　DJ6型进行普通等级测量，而DJ2型则可进行高等级测量工作。

　　4、经纬仪主要组成有哪些?

　　经纬仪主要由照准部、水平度盘、基座三部分组成

　　案例7

　　背景

　　如图，施工项目部测量人员正在使用激光铅直仪进行点位的竖向传递。

　　问题：1、激光铅直仪作用与分类是什么?

　　分析与答案：

　　1、激光铅直仪主要用来进行点位的竖向传递，如高层建筑施工中轴线点的竖向投测等。

　　激光铅直仪按技术指标(精度)分：1/(4万)、1/(10万)、1/(20万)、等几个级别。建筑施工测量一般采用1/(4万)精度激光铅直仪。除激光铅直仪外，有的工程也采用激光经纬仪来进行点位的竖向传递测量。

　　案例8

　　背景

　　如图，施工项目部测量员正在使用全站仪进行施工测量。

　　问题：1、全站仪组成是什么?

　　2、全站仪特点是什么?

　　分析与答案

　　1、全站仪又称全站型电子速测仪，是一种可以同时进行角度测量和距离测量的仪器。组成包括三部分：(1)电子测距仪、(2)电子经纬仪、(3)电子记录装置

　　2、全站仪具有操作方便、快捷、测量功能全等特点，使用全站仪测量时，在测站上安置好仪器后，除照准需人工操作外，其余操作可以自动完成，而且几乎是在同一时间测得：(1)平距、(2)高差、(3)点的坐标、(4)高程。
