二级建造师考试主体结构工程施工技术:钢结构工程
二级建造师考试主体结构工程施工技术:钢结构工程,2018年二级建造师考试结束不久,就有许多小伙伴开始准备2019年二级建造师考试了,二级建造师考试于2019年1月开始报名,为了帮助大家高效备考2019年二级建造师考试,今天为大家整理了二级建造师考试主体结构工程施工技术:钢结构工程,希望对大家有帮助!
03 钢结构工程施工技术
案例1
背景
某耐火材料厂计划新建一钢结构厂房,基础结构为混凝土灌注桩基础,上部结构为钢结构,钢结构构件间的连接方式主要为铆接。
施工过程中,发生如下事件:
事件一:钢结构构件在工厂制作加工完成后,被运输至施工现场,由现场起重机械起吊并在空中预定位置进行连接,最后对钢结构进行涂装。
问题1.钢结构构件制作加工的工艺流程?
分析与答案
1.钢结构施工的工艺流程:
钢结构构件制作加工的工艺流程如下:
放样---号料---切割下料---平直矫正---边缘及端部加工---滚圆---煨弯---制孔---钢结构组装---焊接---摩擦面的处理---涂装。
案例2
背景
某耐火材料厂计划新建一钢结构厂房,基础结构为混凝土灌注桩基础,上部结构为钢结构,钢结构构件间的连接方式主要为焊接连接。
施工过程中,发生如下事件:
事件一:钢结构构件在工厂制作加工完成后,被运输至施工现场,由现场起重机械起吊并在空中预定位置进行连接,最后对钢结构进行涂装。
问题1.钢结构构件间连接有哪些方法?
分析与答案
1.
案例3
背景
某耐火材料厂计划新建一钢结构厂房,基础结构为混凝土灌注桩基础,上部结构为钢结构,钢结构构件间的连接方式为高强度螺栓摩擦连接。
施工过程中,发生如下事件:
事件1:在施工详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、技术交底等工作完成后。开始了钢结构构件制作加工工作。钢结构构件制作加工的工艺流程如下:放样---号料---切割下料---平直矫正---边缘及端部加工---滚圆---煨弯---制孔---钢结构组装---焊接---摩擦面的处理---涂装。
问题1.高强度螺栓连接摩擦面的处理有哪些方法?
分析与答案:
1.高强度螺栓连接处的摩擦面的处理方法通常有喷砂(丸)法、酸洗法、砂轮打磨法、钢丝刷人工除锈法。
案例4
背景
某耐火材料厂计划新建一钢结构厂房,基础结构为混凝土灌注桩基础,上部结构为钢结构,钢结构构件间的连接方式主要为高强度螺栓连接。
施工过程中,发生如下事件:
事件一:在施工详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、技术交底等工作完成后。开始了钢结构构件制作加工工作。钢结构构件制作加工的工艺流程如下:放样---号料---切割下料---平直矫正---边缘及端部加工---滚圆---煨弯---制孔---钢结构组装---焊接---摩擦面的处理---涂装。
问题1.高强度螺栓有哪些类型?
分析与答案

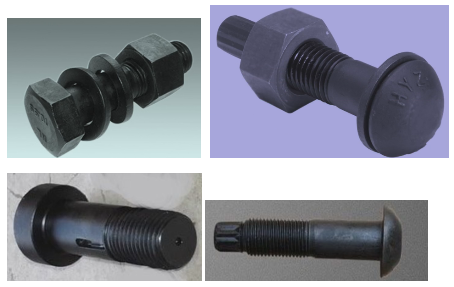

1.高强度螺栓包括高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副两种。
高强度螺栓包括:1个螺栓+1个螺母+2个垫圈;
扭剪型高强度螺栓连接副包括:1个螺栓+1个螺母+1个垫圈。
案例5
背景
某耐火材料厂计划新建一钢结构厂房,基础结构为混凝土灌注桩基础,上部结构为钢结构,钢构件间的连接方式主要为高强度大六角头螺栓连接、局部连接节点有高强度螺栓连接和焊接并用。高强度螺栓和焊接并用的连接节点,由于设计文件无规定,项目部决定按先螺栓紧固后焊接的施工顺序。工程于2014年3月1日开工。
施工过程中,发生如下事件:
事件1:质量员巡查时发现,安装工人使用高强度螺栓兼做安装螺栓用于临时连接钢梁与钢柱。
事件2:质量员巡查时发现,安装工人对同一接头高强度螺栓群初拧顺序是从四周向中央进行。
事件3:质量员巡查时发现,安装工人对同一接头高强度螺栓群施拧进度安排是,第一天初拧完成,第二天完成复拧,第三天完成终拧。
问题1.事件1至事件3中,安装工人做法存在哪些不妥?并写出正确做法。
分析与答案
1.不妥之处一:安装工人使用高强度螺栓兼做安装螺栓用于临时连接钢梁与钢柱。
正确做法:应先使用安装螺栓和冲钉定位,然后换高强螺栓拧紧。高强度螺栓不得兼做安装螺栓。
不妥之处二:安装工人对同一接头高强度螺栓群初拧顺序是从四周向中央进行
正确做法:同一接头高强度螺栓群初拧顺序是从中央向四周进行,高强度螺栓连接副初拧、复拧和终拧的顺序原则上是从接头刚度较大的部位向约束较小的部位、从螺栓群中央向四周进行。
不妥之处三:安装工人对同一接头高强度螺栓群施拧进度安排是,第一天初拧完成,第二天完成复拧,第三天完成终拧。
正确做法:高强度螺栓连接副的初拧、复拧、终拧应在24h内完成。
高强度大六角头螺栓连接副施拧可采用扭矩法或转角法。同一接头中,高强度螺栓连接副的初拧、复拧、终拧应在24h内完成。
案例6
背景
某耐火材料厂计划新建一钢结构厂房,基础结构为混凝土灌注桩基础,上部结构为钢结构,钢结构构件间的连接方式主要为高强度螺栓连接。
施工过程中,发生如下事件:
事件一:钢结构构件在工厂制作加工完成后,被运输至施工现场,由现场起重机械起吊并在空中预定位置进行连接,最后对钢结构进行涂装。
问题1.钢结构涂装类型有哪些?
分析与答案
1.钢结构涂装工程通常分为防腐涂料(油漆类)涂装和防火涂料涂装两类。
通常情况下,先进行防腐涂料涂装,再进行防火涂料涂装。
案例7背景
某耐火材料厂计划新建一钢结构厂房,基础结构为混凝土灌注桩基础,上部结构为钢结构,钢结构构件间的连接方式主要为高强度螺栓连接。
钢结构防火涂料涂装施工是在钢结构安装工程和防腐涂装工程检验批施工质量验收合格后进行的。
问题1.防火涂料按照涂层厚度分哪些类型?
分析与答案
1.防火涂料按涂层厚度可分为CB、B 和H三类:
1)CB类:超薄型钢结构防火涂料,涂层厚度小于或等于3mm;
2)B类:薄型钢结构防火涂料,涂层厚度一般为3~7mm;
3)H类:厚型钢结构防火涂料,涂层厚度一般为7~45mm。
