问:住宅构造设计图通病有哪些?

答:12.缺乏必要的大样及设计要求,使工程质量出现问题。

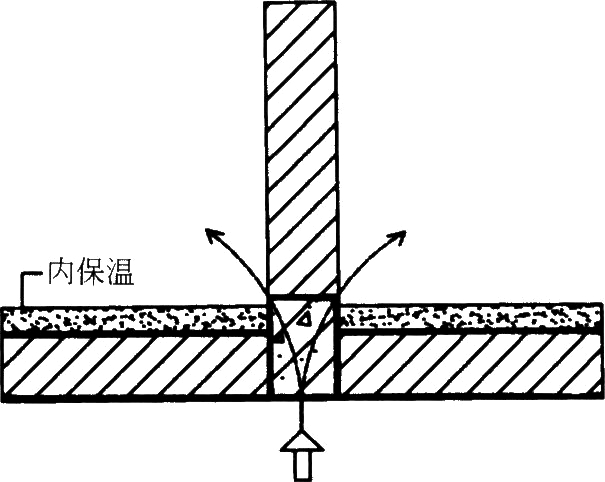

当前,工程越做越大、越做越复杂,但在一部分设计者来说图纸却是越来越少,有的比较复杂工程只画一个剖面,该表示的详图也不作了,这势必造成施工时增补洽商,补图或是由于缺乏具体要求而不符合质量要求,甚至出现错误。如外墙内保温的局部冷桥问题和内隔墙板裂缝问题都是只选材料不注意要求,推给厂家,造成工程的质量问题。

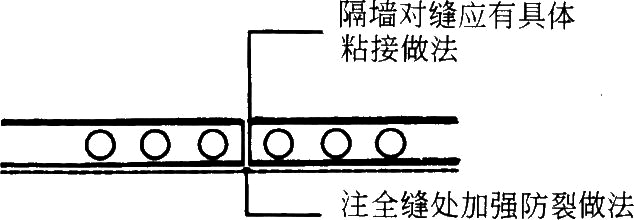

例如,内隔墙板接缝是满布网布还是在接缝处一全宽度粘贴加强网布,以及缝内如何充填粘合材料等等都应提出设计要求,而实际情况是不少设计人似乎只抓“大事”,而把这些直接关系工程质量的部位随便“让”给了厂家,而设计没要求,厂家再随便做,结果肯定是“外面光”,存在质量隐患。

住宅构造设计图通病(四)

图12A

住宅构造设计图通病(四)

图12B

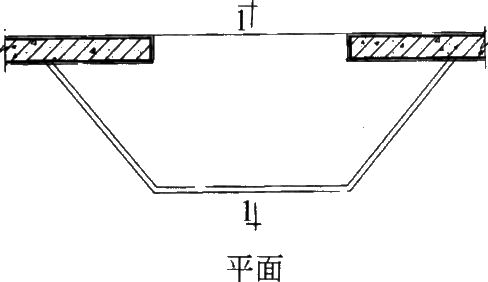

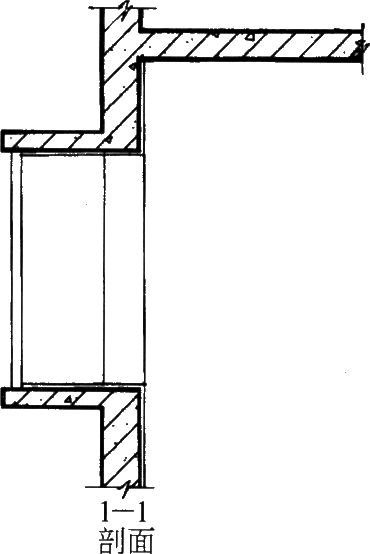

13.容易忽视的保温部位。

(1)向外凸出的多角形凸窗的上下部位;

(2)非采暖层(设备层)与采暖层之间的楼板;

住宅构造设计图通病(四)

图13A

住宅构造设计图通病(四)

图13B

设计师为增大室内空间,开阔视野,同时改善房间日照条件,或做出飘窗以丰富立面效果,使得凸窗(飘窗)的做法比较普遍,然而却不可忽视飘窗上下的保温措施。

此外高层住宅设备层与居住层之间的楼板处也必须作必要的保温措施。

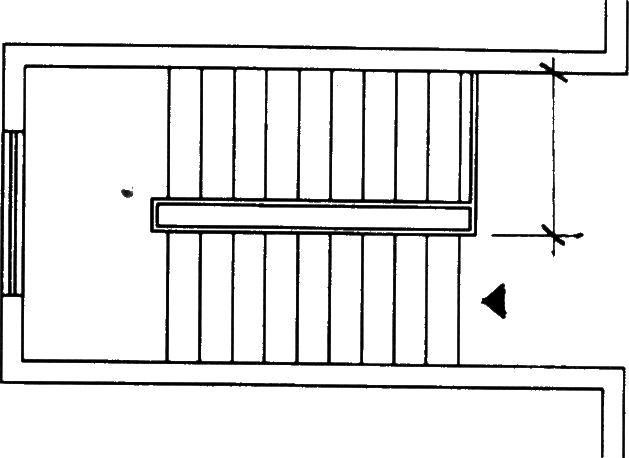

14.楼梯水乎扶手高度小于规范高度。

规范明文规定靠楼梯井一侧超过500mm宽的水平扶手高度,从安全考虑应做到高1000mm以上。可是不少施工图纸上往往忽视这一点,这可能会造成日后出现安全事故。

住宅构造设计图通病(四)

图14
