三、给水系统的水压

　　1．给水系统的供水压力

　　直接供水方式，建筑物内部最不利配水点所需压力按式（4-2）计算。

　　H=H1+H2+ H3+ H4 （4-2）

　　式中 H1——最高最远配水点与室外引入管起点的标高差，m；

　　H2——计算管路的水头损失，m；

　　H3——水流通过水表的水头损失，m；

　　H4——最高最远配水点的流出水头，m.

　　2．住宅的生活给水所需的最小压力值粗略估计

　　对于住宅的生活给水，可按建筑物的层数粗略估计自室外地面算起所需的最小压力值：一层10m；二层12m；三层及三层以上的建筑物，每增加一层增加4m水柱，层高超过3．5m时，上述值应适当增加。

　　3．水压力的单位

　　水压力的国际单位制单位为Pa（帕）、kPa（千帕）、MPa（兆帕）；工程制单位为m H2O（米水柱）和kg／c㎡（千克／平方厘米）。不同的单位之间存在下列换算关系：

　　lkg／c㎡＝10m H2O=100 kPa=0.1 MPa

　　四、给水方式

　　给水方式视建筑物的性质、高度、卫生设备和室外供水管网供水的可靠程度而定，常见的给水方式有：

　　（1）直接给水方式，当室外给水压力充足时应尽量采用，见图4—5.生活给水系统应充分利用城镇给水管网的水压直接供水。

　　（2）高位水箱凋节的给水方式，用于室外给水管网水压周期性不足时，见图4—6.

　　（3）升压给水方式，用于室外水压不足时，常用的升给方式有：

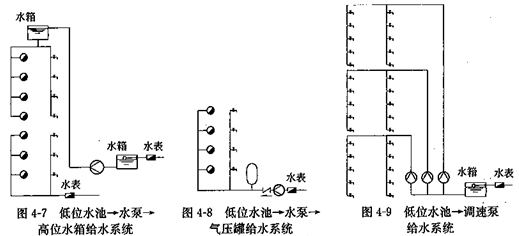

　　1）低位水池一水泵一高位水箱给水系统，见图4-7；

　　2）低位水池一水泵一气压罐给水系统，见图4-8；

　　3）低位水池一调速泵给水系统，见图4—9.

　　高层建筑生活给水系统应竖向分区，竖向分区应符合下列要求：

　　（1）各分区最低卫生器具配水点处的静水压不宜大于0．45MPa，特殊情况不宜大于0．55MPa.

　　（2）水压大于0．35MPa的人户管（或配水横管）宜设减压或调压设施。

　　（3）各区最不利配水点的水压，应满足用水水压要求。

　　卫生器具给水配件承受的最大工作压力不得大于0.55MPa .最低卫生器具配水点处的静水压，住宅、旅馆、医院宜为0.3 ～0.35MPa ．办公楼宜为0.35～0.45MPa ，卫生器具的最小工作压力应根据卫生洁具的要求确定，一般应不小于0.0 5MPa （医用龙头水箱进水阀除外）。消防自动喷淋系统配水管道的工作压力不应大于1.2MPa ，一般应不小于0.05MPa ．消火栓栓口的出水压力不应大于0.5MPa ，高层建筑最不利点消火栓静水压力不应小于0.07MPa ，超过 100m 的高层建筑最不利点消火栓静水压力不应小于0.15MPa 氏消火栓栓口的静水压力不应大于 1.0MPa ．室外消防给水采用低压给水系统时，室外消火栓栓口处的水压从室外设计地面算起不应小于0.1MPa.

　　根据配管方式，给水管网又可分为四种：1）下行上给式；2）上行下给式；3）中分式；4）环状式。高层建筑及大型公共建筑等要求不间断供水的场合多采用环状式，消防管网均采用环状式。
