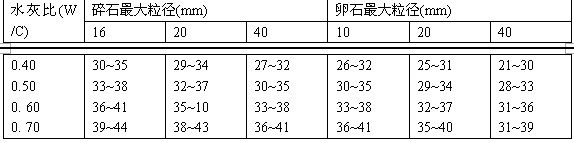

混凝土砂率选用表（%）表10-5-10

　　注：1.摘自《普通混凝土配合比设计规程》JGJ55-2000.

　　2.表中数值系中砂的选用砂率。对细砂或粗砂，可相应地减少或增加砂率。

　　3.本砂率适用于明落度为10mm-60mm的混凝土。塌落度如大于60mm或小于10mm时，应相应地增减少砂率。

　　4.只用一个单粒级粗骨料配制混凝土时，砂率值应适当增加。

　　5.掺有各种外加剂或掺合料时，其合理砂率应经试验或参照其他有关规定选用。

　　5）组成材料特性

　　①水泥

　　水泥对拌合料和易性的影响主要反映在水泥的需水性上。不同品种的水泥、不同的水泥细度、不同的水泥矿物组成及混合材料，其需水性不同。需水性大的水泥比需水性小的水泥配制的拌合物，在其他条件一定的情况下，流动性变小，但其粘聚性和保水性较好。

　　②骨料

　　骨料由于其在混凝土中占据的体积最大，因此它的特性对拌合物和易性的影响也较大这些特性包括骨料级配、颗粒形状、表面状态及最大粒径。一般来讲，级配好的骨料，其拌合物流动性较大，粘聚性与保水性较好，扁平和针状骨料较少而球形骨料较多，其拌合物流动性较大；表面光滑的骨料，如河砂、卵石，其拌合物流动性较大；骨料的最大粒径增大，由于其表面积减小，故其拌合物流动性较大。

　　6）外加剂

　　外加剂对拌合物的和易性有较大影响。如加入减水剂可大幅度提高拌合物的流动性改善粘聚性，降低泌水性；或在保持不掺外加剂的流动性的情况下，大幅度减少用水量。

　　7）温度和时间

　　混凝土拌合物的和易性随温度的升高而降低，这是由于温度升高可加速水泥的水化、增加水分的蒸发，所以夏季施工时，为了保持一定的和易性应适当提高拌合物的用水量。由于拌合物流动性会随时间而变化，因此浇注时的和易性更具实际意义，所以在施工中测定和易性的时间，应以搅拌完后15分钟为宜。

　　2.新拌混凝土的凝结时间

　　水泥与水之间的反应是混凝土产生凝结的主要原因，但是由于各种因素，混凝土的凝结时间与配制该混凝土所用水泥的凝结时间并不一致，因为水化水泥浆体中的凝结和硬化过程受到水化产物空间填充情况的影响，因此水灰比会明显影响凝结时间，而配制混凝土的水灰比与水泥浆体测定凝结时间时有所不同，故水泥浆体凝结时间往往与所配混凝土凝结时间不同。一般，水灰比越大，凝结时间越长。

　　通常采用贯入阻力仪测定混凝土的凝结时间，通常情况下混凝土需6h~10h凝结，但水泥的组成、环境温度和缓凝剂等都会对凝结时间产生影响。当混凝土拌合物在100C拌制和养护时，其初凝和终凝时间要比23t时大约分别要延缓4h和7h.
