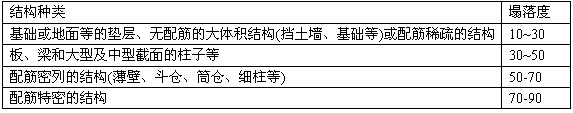

混凝土浇筑时的塌落度（mm）表10-5-8

　　注：1.本表系采用机械振捣混凝土时的拥落度，当采用人工捣实氓凝土时其值可适当增大；2.当需要配制大明落度提凝土时，应掺用外加剂；3.由面或斜面结构棍凝土的胡落度应根据实际需要另行选定；4泵送混凝土的拥落度宜为（80~180）mm.

　　（3）影响和易性的主要因素

　　1）混凝土拌合物单位用水量

　　混凝土拌合物单位用水量增大，其流动性随之增大，但用水量过大，会使拌合物粘聚性和均匀性变差，产生严重泌水，分层或流浆，并有可能使混凝土强度和耐久性严重降低。混凝土拌合物的单位用水量应根据骨料品种、规格及施工要求的塌落度按表10-5-9

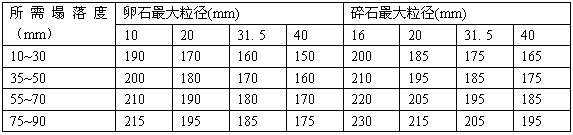

　　塑性混凝土的用水量（kg/m3）表10-5-9

　　2）水泥浆的数量

　　混凝土拌合物中的水泥浆，赋予混凝土拌合物以一定的流动性。在水灰比不变的情况下，单位体积拌合物内，如果水泥浆愈多，则拌合物的流动性也愈大。但若水泥奖过多，将会出现流浆现象，黏聚性变差；若水泥浆过少，则骨料之间缺少教结物质，易使拌和物发生离析和崩明。水泥浆数量的增减实际上是单位用水量的变化。

　　3）水灰比

　　在水泥用量、骨料用量均不变的情况下，水灰比愈大，拌合物流动性增大，反之则减小。但水灰比过大，会造成拌合物黏聚性和保水性不良；水灰比过小，会使拌合物流动性过低，影响施工。故水灰比不能过大或过小，一般应根据混凝土强度和耐久性要求合理选用。需要注意的是在此情况下水灰比的变化实际上也是单位用水量的变化。

　　4）砂率

　　砂率是提细骨料含量（重量）占骨料总量的百分数。试验证明，砂率对拌合物的和易性有很大影响。在保持水和水泥用量一定的条件下，砂率对拌合物塌落度的影响存在极大值。因此，砂率有一合理值，采用合理砂率时，在用水量和水泥用量不变的情况下，可使拌合物获得所要求的流动性和良好的粘聚性与保水性。

　　混凝土的砂率一般可根据本单位对所用材料的使用经验选用合理的数值。如无使用经验，可按粗骨料的品种、规格及混凝土的水灰比在表10-5-10的范围内选用。
