（二）掺混合材料的硅酸盐水泥

　　1．混合材料

　　在生产水泥时，为改善水泥性能，调节水泥强度等级，而加到水泥中的人工的或天然的矿物材料，称为水泥混合材料。按其性能分为活性（水硬性）混合材料和非活性（填充性）混合材料两类。

　　（1）活性混合材料，如符合现行国家标准《用于水泥中的粒化高炉矿渣》GB/T203的粒化高炉矿渣、符合现行国家标准《用于水泥和混凝土中的粉煤灰》G．B/T1596的粉煤灰、符合现行国家标准《用于水泥中的火山灰质混合材料》GB/T2847的火山灰质混合材料。

　　水泥熟料中掺入活性混合材料，可以改善水泥性能、调节水泥强度等级、扩大水泥使用范围、提高水泥产量、利用工业废料、降低成本，有利于环境保护。

　　（2）非活性混合材料是指与水泥成分中的氢氧化钙不发生化学作用或很少参加水泥化学反应的天然或人工的矿物质材料，如石英砂、石灰石及各种废渣，活性指标低于相关现行国家标准要求的粒化高炉矿渣、粉煤灰、火山灰质混合材料。

　　水泥熟料掺人非活性混合材料可以增加水泥产量、降低成本、降低强度等级、减少水化热、改善混凝土及砂浆的和易性等。

　　2．定义与代号

　　（1）矿渣硅酸盐水泥。由硅酸盐水泥熟料和20％～70％粒化高炉矿渣、适量的石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥，代号P·S.

　　（2）火山灰质硅酸盐水泥。由硅酸盐水泥熟料和20％～50％的火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥，代号P·P.

　　（3）粉煤灰硅酸盐水泥。由硅酸盐水泥熟料和20％～400A的粉煤灰、适量石膏磨细制成的水硬件胶凝材料，称为粉煤灰硅酸盐水泥，代号P·F.

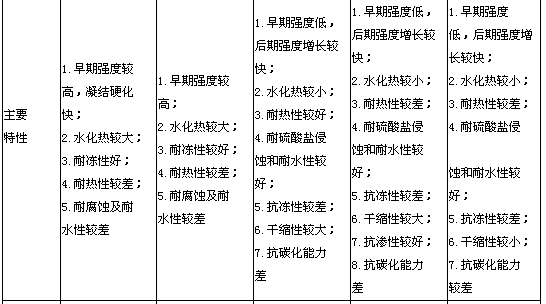

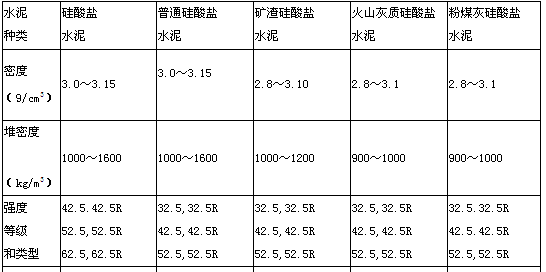

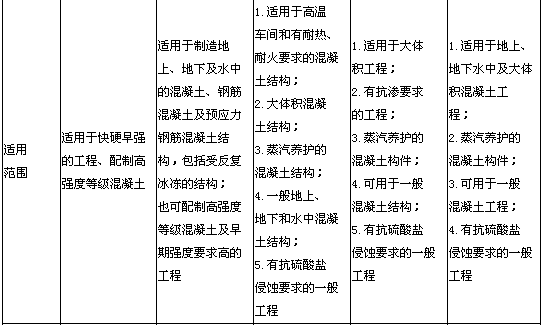

　　3．五种水泥的主要特性及适用范围

建设工程教育网整理
