本工艺标准针对新建110kV～500kV变电站工程，提出了电气施工技术要求及措施，具体包括：

　　（1）各类主要电气设备安装要求，包括：设备本体安装、设备本体电缆引至地面的敷设、设备本体接地线的引接、设备操作平台等；

　　（2）各类母线的安装要求，包括：悬吊管母、支柱管母，铜（铝）排母线、软导线等；

　　（3）各种配电箱的安装要求，包括：照明箱、动力箱、检修箱等；

　　（4）变电站主地网；

　　（5）变电站照明灯具安装和布线；

　　（6）高低压电缆在电缆沟里或电缆间里的敷设及防火封堵、各类屏柜、端子箱、汇控箱、操作机构箱等出入口的防火封堵；

　　（7）变电站二次线缆及二次接地网的安装要求；

　　（8）变电站二次设备的安装要求，包括：直流系统和蓄电池、屏柜（端子箱）、视频设备等；

　　（9）通信设备及电源的安装要求，包括：各类配电屏、电源屏、设备屏、配线屏、通信用直流配电装置、直流充电装置等；

　　（10）通信电缆及通信机房走线架的安装要求。

　　本精细化设计、施工工艺标准针对上述范围各施工工艺的不同特点，从设计及施工角度，分设计要求、施工工艺要点和样板图片等内容，采用图文并茂的方式，对变电站电气各工艺提出相应的建设标准及要求，目的在于提升××变电站设计精细化程度，提高施工工艺水平，统一变电站建成后的感观效果，进一步实现设计、施工工艺的统一化、规范化和标准化。

第一章  变电站一次设备安装施工工艺要求

　　1  变压器

　　1.1 适用范围

　　变电工程的110kV及以上变压器安装，35kV、66kV电抗器及500kV油浸式高压电抗器安装。

　　1.2 设计要求

　　（1）主变压器本体安装

　　a） 主变压器本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致。

　　b） 主变压器布置安装定位准确，本体牢固稳定地与基础配合，紧固件齐全完好。

　　其中基础中心线与基础预埋件面水平误差：＜10mm；若采用地脚螺栓预埋中心线误差＜2mm，地脚螺栓出基础顶面长度适当并一致。

　　根据设计安装图纸先进行主变就位预安装测试，仔细检查土建基础预埋件方式、定位、大小是否与电气安装图纸要求一致。

　　c） 套管引出线三相弛度应保持一致，并需满足设计要求以及安装规范要求。

　　d） 设备安装用的紧固件，除地脚螺栓外，应采用热镀锌制品。

　　e）套管排气孔应在最高位置，变压器套管安装应满足油位镜安装尽量在外侧。

　　（2）本体附属设备及电缆的安装

　　a） 主变压器本体上的电缆需排列整齐有序、美观，固定于防护措施可靠，采用封闭铝合金槽盒形式。各槽盒连接板的螺栓应紧固，螺母位于桥架的外侧，槽盒接地应可靠。

　　b） 本体上的端子箱、机构箱引出的电缆应采用铝合金槽盒或不锈钢槽盒保护。槽盒的大小应与箱底开孔尺寸一致，高度为箱底至基础，与端子箱、机构箱的连接采用螺栓连接，安装细部图参考隔离开关机构箱电缆槽盒安装。本体端子箱、机构箱不应紧贴于主变压器本体上安装，宜与主变压器本体保持一定的通风距离安装。

　　c） 消防感温电缆需安装于绕在变压器本体上的直径6mm的钢丝绳上，上下各一圈，并在油枕上缠绕不少于2周；较高的一圈敷设高度为离油箱顶盖往下约600mm处，两圈感温电缆间距统一为400mm，感温电缆离开壳体约100mm～150mm.感温电缆以固定卡固定，制作固定卡时，L1、L2、L3及h1需根据主变压器外型，现场校核尺寸，固定卡与主变箱体接触的部位均应装胶垫或保护套，以免划伤器身油漆，感温电缆终端盒（箱）定位于防火墙靠主变运输道路端，离地高度1400mm，见图1-1-1。

　　d） 变压器基础的预埋件应水平，应与设备底座安装配合。

　　装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器气流方向有1%～1.5%的升高坡度（制造厂规定不须安装坡度者除外），并应配置防雨罩。当与封闭母线连接时，其套管中心线应与封闭母线中心线相符。

　　（3）接地安装

　　a） 变压器本体两点接地，分别与主接地网的不同网格相连。

　　b） 外壳及本体的接地牢固，主要包括：本体两侧与接地网两处可靠接地；中性点与接地网两处可靠接地；铁芯、夹件与接地网可靠连接。

　　c） 接地体横平竖直、工艺美观。裸露接地线的地上部分应涂黄绿相间油漆明示出来，接地漆间隔宽度全站统一为50mm或100mm。

　　d） 接地线的连接宜采用铜排或扁钢通过螺栓连接。

　　（4） 户外布置的油浸式站用变压器布置需特别考虑运行维护的人性化要求，油枕上的油位计朝向应便于观察。其余安装要求同主变。若其高、低压套管引出线采用硬母线连接时，统一加装热缩套，使运行更加安全。

　　（5）站用变母排及其电缆头安装

　　a） 套管引出母排安装：矩形母线应进行冷弯，多片母线的弯曲度应一致。矩形母线的最小弯曲半径应符合《电气装置安装工程 母线装置施工及验收规范》（GB 50149-2010）的规定。

　　b） 母排连接：矩形母线的搭接连接，其孔径和孔距应符合《电气装置安装工程 母线装置施工及验收规范》（GB 50149-2010）的规定。

　　c） 母线与设备端子连接，应符合《变压器、高压电器和套管的接线端子》（GB/T 5273—1985）的要求。

　　d） 用于10～66kV电力电缆保护管安装固定用的抱箍定位高度h₁统一标准为300mm、h₂统一标准为1300mm、电缆保护管管口离地高度h₃统一标准为2000mm、电缆固定抱箍高度h₄统一标准为2200mm。

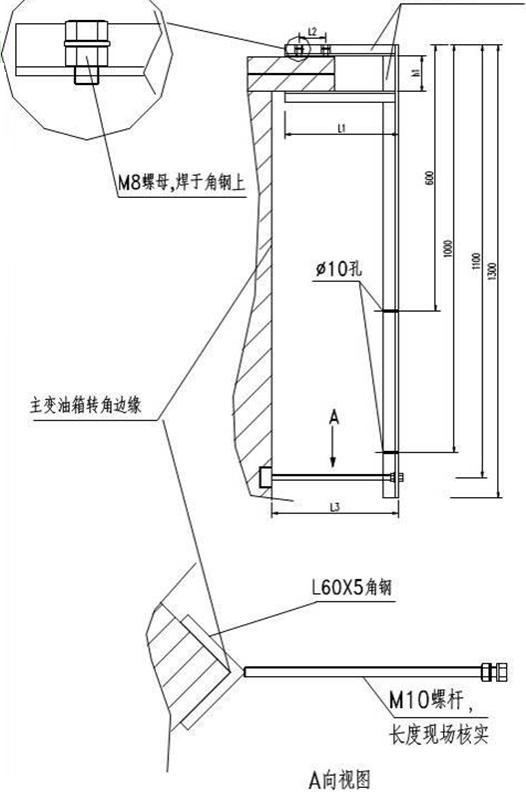

　　图1-1-1 主变感温电缆固定卡详图

　　1.3 施工工艺要点

　　（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。

　　（2）真空干燥处理是大型变压器安装的重要环节，抽真空布置满足产品说明书要求。

　　（3）热油循环工艺应按照产品说明书要求进行。

　　（4）注意校核变压器各电压等级套管带电部分与消防水管及其喷头、防火墙、主变构架的带电距离是否满足现行规程规范的要求。

　　（5）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。

　　1.4 样板图片

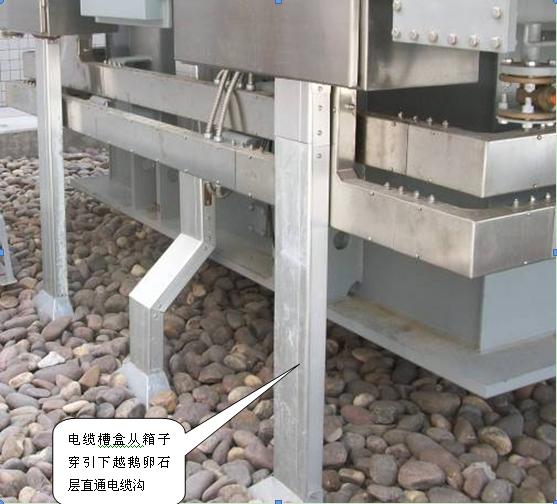

　　图1-1-2  主变本体箱子电缆槽盒引下安装示例
