2010年二级建造师市政资料:城市桥梁工程基础施工技术
2k312020城市桥梁工程基础施工技术
2k312021掌握沉入桩施工技术要求
沉入桩的常用的施工方法主要有:锤击沉桩、静力压桩。
一、锤击沉桩法
(一)锤击沉桩的特点
1、桩周围的土被挤密
2、在人口稠密的地方一般不宜采用。
(二)锤击沉桩设备选择
沉桩设备选择的一般思路为,选择锤型——选择锤重——选择桩架。
1.选择锤型
序 号 | 锤型 | 适 用 范 围 | 优 缺 点 |
1 | 坠锤 | 1、适用于沉木桩和断面较小混凝土桩; 2、重型及特重型龙门锤适用于沉钢筋混凝土桩; 3.在一般粘性土、砂土、含有少量砾石土均可使用 | 设备简单,使用方便,冲击力大,能随意调整落距,但锤击速度慢(每分钟约6—20次),效率低 |
2 | 柴油锤 | 1、杆式锤适宜沉小型桩、钢板桩; 2、筒式锤适宜沉混凝土桩、钢管桩等; 3、不适宜在过软或过硬土中沉桩; 4、用于浮船中沉桩较为有利 | 附有桩架动力等设备,机架轻,移动方便、沉桩快.燃料消耗少,也可以打钧桩,是使用最广的一种.但振动大,噪声大 |
3 | 液压锤 | 1.适用于沉重型的混凝土桩、钢桩; 2.适用于粘性土,砂土含少量砾石等 | 锤质量大,冲击次数多,工作效率高,在一定条件下,可保证锤对桩的锤击力控制,噪声小,且不会污染空气 |
2.选择锤重(按锤质量与桩质量的比值选择,见表1K412021-2)
3. 选择桩架
桩架为沉桩的主要设备,可以用、木结构组拼而成,其主要作用是装吊锤和桩并控击锤的运动方向。
桩架因施工对象和使用锤型的不同可分两大类:自行移动式桩架和非自行移动式桩架自行移动式可分为履带式、导轨式和轮胎式。
城市桥梁施工大多采用自行移动式桩架,且都与桩锤配套供应。

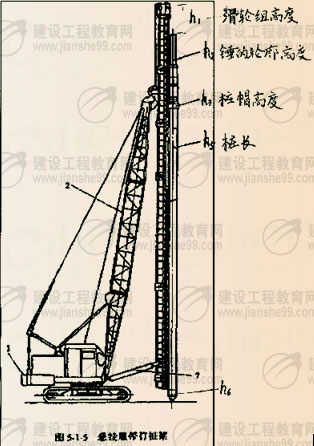

桩架选择要考虑的主要因素之一是桩架高度。
各部分互相交错的长度,如桩帽套入桩头及某些锤的导杆伸入桩帽中等,视具体情况予以核减。
