知识点：双代号网络图的绘制

（一）绘图规则

网络图必须按照已定的逻辑关系绘制。

逻辑关系表表3－1

网络图中严禁出现循环回路。

网络图中的箭线（包括虚箭线，以下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

网络图中严禁出现双向箭头和无箭头的连线。

网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。

严禁在箭线上引入或引出箭线，但当网络图的起点节点有多条箭线引出（外向箭线）或终点节点有多条箭线引入（内向箭线）时，为使图形简洁，可用母线法绘图。

应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。

网络图中应只有一个起点节点和一个终点节点。

（二）绘图方法

绘制没有紧前工作的工作箭线，使它们具有相同的开始节点。

从左至右依次绘制其他工作箭线。

当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接画在其紧前工作箭线之后即可。

当所要绘制的工作有多项紧前工作时，应按不同情况分别予以考虑。

一接一、多接一、多接多、散接散。

当各项工作箭线都绘制出来之后，应合并那些没有紧后工作之工作箭线的箭头节点，以保证网络图只有一个终点节点。

当确认所绘制的网络图正确后，即可进行节点编号。

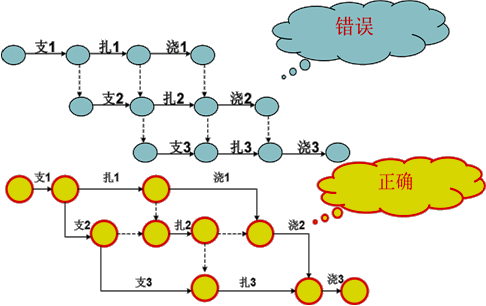

（三）绘图示例
