知识点：单代号网络图的绘制

（一）绘图规则

单代号网络图的绘图规则与双代号网络图的绘图规则基本相同。

区别：

当网络图中有多项开始工作时，应增设一项虚拟的工作（S），作为该网络图的起点节点；

当网络图中有多项结束工作时，应增设一项虚拟的工作（F），作为该网络图的终点节点。

图3－17具有虚拟起点节点和终点节点的单代号网络图

（二）绘图示例

单、双代号网络图绘制举例

1.A、B两项工作，依次进行施工

2.A、B、C三项工作，同时开始（起始性工作）

3.A、B、C三项工作，同时结束（结束性工作）

4.A、B、C三项工作，A完成后B、C才能开始

5.有A、B、C三项工作，A、B完成后C才开始

6.有A、B、C、D四项工作，A、B完成后C、D开始

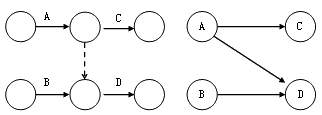

7.有A、B、C、D四项工作，A完成后C开始，A、B完成后D开始。

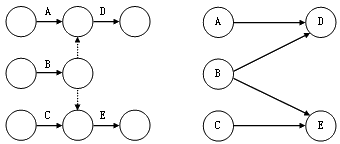

8.有A、B、C、D、E五项工作，A、B完成后D开始，B、C完成后E开始

双代号网络图与单代号网络图比较
