【提问】某装饰工程有吊顶、内墙面刷涂料和地面铺装3项分部工程，划分为3个施工段，各分部工程在每一个施工段的施工持续时间分别为：吊顶4d、内墙面刷涂料2d、地面铺装3d.问题(1)绘制本工程的双代号网络计划图。

(2)用图算法进行时间参数计算，并标出关键线路;

分析与答案：

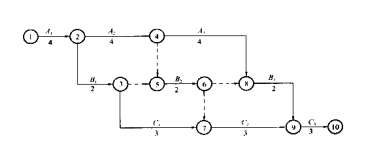

(1)本工程的双代号网络计划图见图：

005

【回答】学员tonywang163，您好!您的问题答复如下：

您这样绘制，其逻辑关系就发生了变化。C1工作只需要B1完成就可以施工，而您绘制的图需要B1和A2都完成之后才能开始C1工作。所以您这样绘制是有问题的。

★问题所属科目：一级建造师——建筑工程管理与实务
