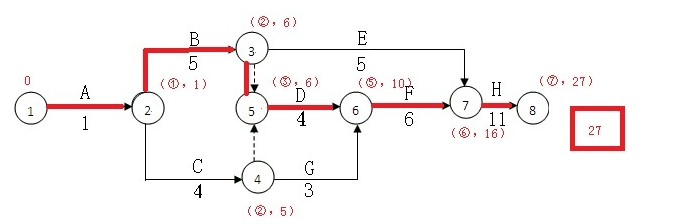

通过各节点的标号，可以求出最后一个节点的最早开始时间，也就是该网络计划的计划总工期。然后从最终节点开始沿标号寻找关键线路。每到一个标号，寻找其源节点，将其连线就是关键线路。

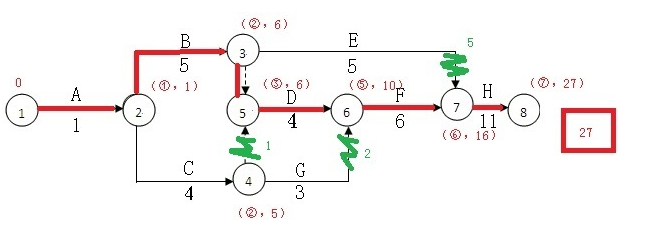

接着就可以计算各工作的自由时差。关键线路上的工作自由时差是不需要计算的，他们的自由时差是0.剩下的工作的自由时差怎么计算呢？每项工作的自由时差=其终节点的标号-（其始节点的标号+该工作持续时间）。例如E工作其终节点的标号为16，其始节点标号为6，工作持续时间为5，那么其自由时差=16-（6+5）=5.依此规则计算各工作的自由时差。并附波浪线。
现在只剩下工作的总时差没有计算。工作的总时差=其紧后线路上自由时差之和的最小值+其自由时差。（双代号时标网络通用）例如C工作，其自由时差为1，其后有两条工作线路：DFH/GFH.在DFH上，自由时差之和（波浪线之和）=0；在GFH上，自由时差之和=2.所以C工作的总时差=1+0=1.
依次计算剩余工作的总时差。
到这里，整个网络计划的所有参数均计算完毕。
对于任一个网络计划均可以按此步骤计算，网络计划是实务可能必考的内容，想通过一级建造师考试，必须熟练掌握网络计划，而其中双代号网络计划和双代号时标网络计划因为跟实际联系紧密，可考点又多，所以是出题人的最爱。
