问：住宅构造设计图通病有哪些？

答：1.住宅做幕墙难保通风面积标准。

为满足建筑立面形式多样化，产生丰富的效果和扩大景观视觉需要，不少住宅也做了玻璃幕墙，但此时对一般使用分体空调机的放置和气流组织就缺乏更好的处理，甚至忽视这个问题即不能将空调机挂在幕墙外面又不能使气流进入，形不成对流。故应在方案阶段慎重研究，妥善处理好，不然顾此失彼，会对使用不利，图1所示为一个处理方案供参考。

只设一个疏散口的问题，但实际上，因二户阳台串联起来，使用颇感不便。这里提出这个问题，一是提醒设计人遇此情况不可漏掉通道设置，二是在当前有时甲方往往不愿花钱做通廊，使设计人在执行规范中感到为难。

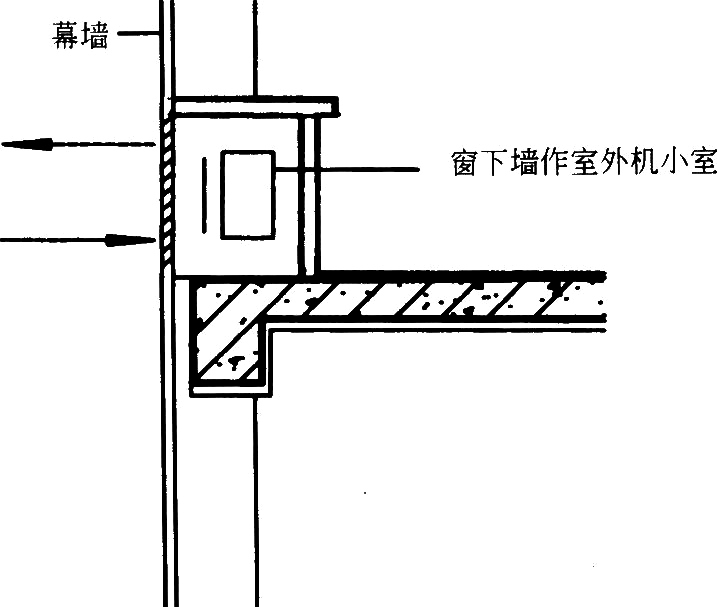

图1

2.玻璃幕墙后的室外空调小室由于受空间尺寸局限，气流不合理，存在问题。

由于作了玻璃幕墙，只好在幕墙后作个室外机小室，而这个小室设在外窗洞的下面，其高矮、宽窄都受一定限制，处理不好，冷气流进不来，热气流排不出去，难保空调效果及机器寿命。

3.窗护栏不符合规范高度。

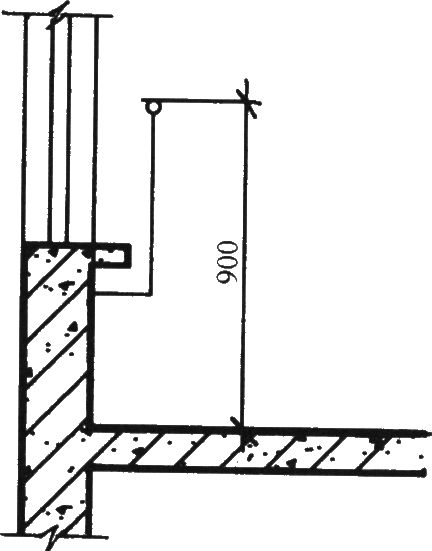

窗台不够高也不作防护处理，不安全属于违规，因此必须加防护措施。在这种情况下，有的设计贴靠窗子加作900高护栏，但因窗台是个可登踏面也不妥当（图3B）。有的设计自窗下的槛墙挑出高度为900的护栏，使之不易登踏，或许使用更安全和符合规范，当然还可以研究其他更好的办法。

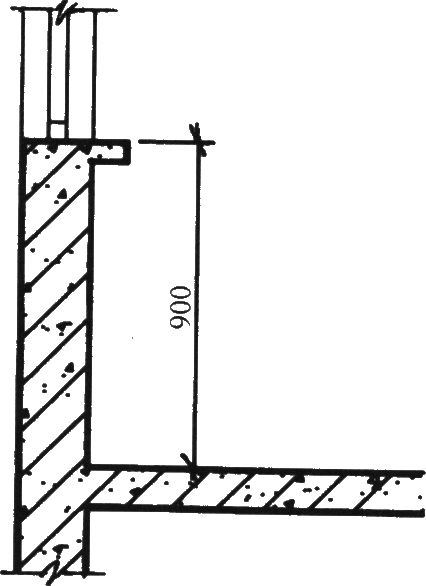

图3A

图3B

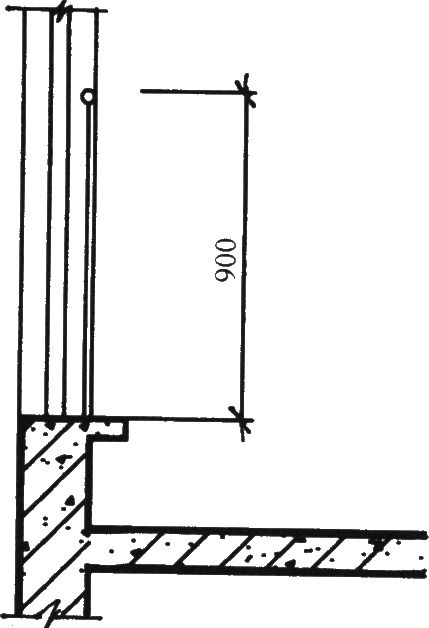

图3C

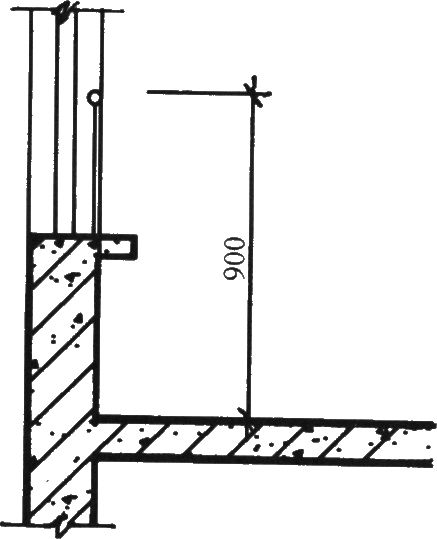

图3D
