问：钢筋砼结构施工图如何识读？

答：钢筋砼结构图包括模板图和配筋图。

⑴模板图：表达砼结构的外形尺寸，是施工支模板的依据。

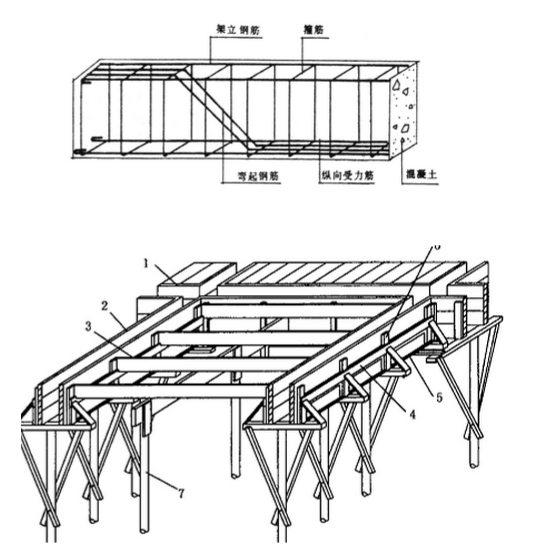

⑵配筋图：表达砼结构内部钢筋的种类、数量、位置，供钢筋的制作和配置使用。

构件配筋传统表示法――剖面详图法：沿构件受力筋方向和垂直受力筋方向分别进行剖切所绘制的剖面详图，且绘出钢筋从构件体内分离出的钢筋样式图。

在结构平面布置图中只能表达构件的平面位置和代号，不能表达内部配筋的情况。
