问：柱平法施工图如何识读？

答：在柱的结构平面布置图上，采用列表注写方式或截面注写方式。

⒈截面注写方式：

①在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图。

②注写柱编号、截面尺寸b×h。

③角筋或全部纵筋。

④箍筋的级别、直径及加密区与非加密区的间距。

⑤标注柱截面与轴线关系。

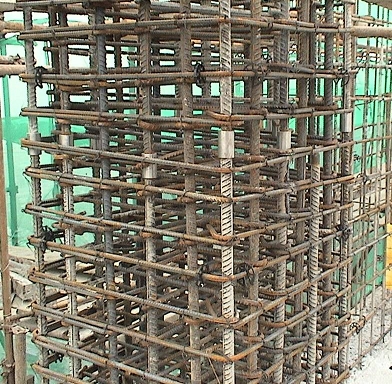

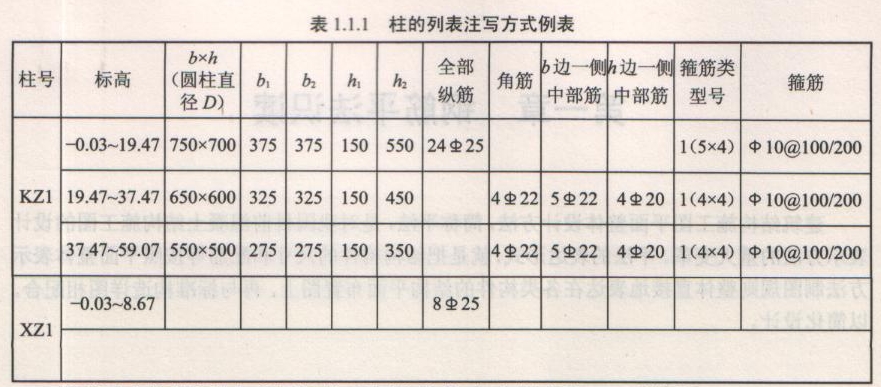

⒉列表注写方式：

①分别在同一编号的柱中选择一个截面标注几何参数代号。

②绘制箍筋类型图。

③在列表中注写柱号、柱段起止标高、几何尺寸b×h或直径D。

④在列表中注写柱的轴线定位尺寸b1、b2、h1、h2。

⑤当柱纵筋直径和各边根数相同时注写全部纵筋；否则注写角筋、b边和h边一侧的中部筋。

⑥注写箍筋类型号及肢数（m×n）、箍筋直径、间距；当为螺旋箍时前面加L，

底层柱下端加密区，≥柱净高/3，二层及以上柱的上下端加密区，≥柱长边尺寸≥柱净高/6≥500。
