  问:模板图的图示方法是什么?

  答:模板图主要表达构件的外形尺寸,同时需标明预埋件的位置,预留孔洞的形状、尺寸及位置,是构件模板制作、安装的依据。简单构件可不单独绘模板图,可把模板图与配筋图合并表示,只画其配筋图。

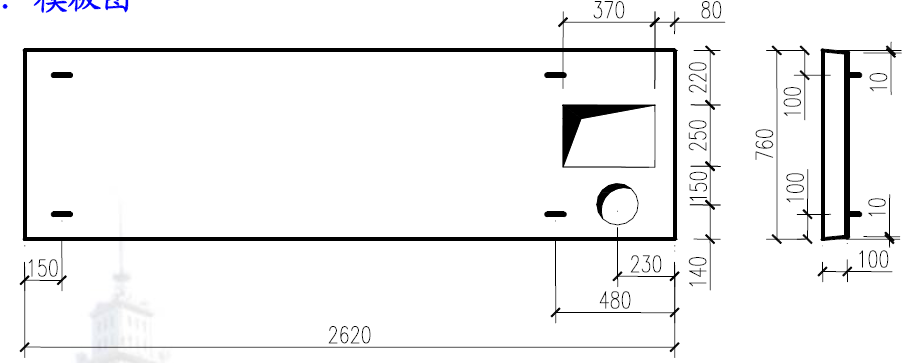

  模板的图示方法是按构件的外形绘制的视图。外形轮廓采用中粗实线绘制。如图如示。

模板图的图示方法是什么
