　　常用电气和通信材料

　　一、电气材料

　　(一)导线

　　导线一般采用铜、铝、铝合金和钢等材料制造。按照导线线芯结构一般可以分为单股导线和多股导线两大类，按照有、无绝缘和导线结构可以分成裸导线和绝缘导线两大类。

　　1.裸导线

　　裸导线包括铜线、铝线、铝绞线、铜绞线、钢芯铝绞线和各种型线等。

　　2.绝缘导线

　　绝缘导线由导电线芯、绝缘层和保护层组成。绝缘材料可分为聚氯乙烯绝缘、聚乙烯绝缘、交联聚乙烯绝缘、橡皮绝缘和丁腈聚氯乙烯复合物绝缘等。

　　B(B)—第一个字母表示布线，第二个宇母表示玻璃丝编制;

　　V(V)—第一个字母表示聚氯乙烯(塑料)绝缘，第二个字母表示聚氯乙烯护套;

　　L(L)一铝，无L则表示铜;

　　R-软线;S—双绞;X—绝缘橡胶。

　　例如：

　　BX(BLX)铜(铝)芯橡皮绝缘线

　　BV(BLV)铜(铝)芯聚氯乙烯绝缘线

　　BVV(BLVV)铜(铝)芯聚氯乙烯绝缘氯乙烯护套圆形电线

　　BVR铜芯聚氯乙烯绝缘软线

　　RV铜芯聚氯乙烯绝缘软线

　　RVS铜芯聚氯乙烯绝缘绞型软线

　　(二)电力电缆

　　1.电缆型号表示法：类别、用途+导体+绝缘层+内护套+特征+外护层+派生

　　表 1.4.3　电缆型号含义

　　表 1.4.4　电缆通用外护层型号数字含义

　　电缆代号前加字母含义如下：

　　ZR—阻燃;NH—耐火;WD—低烟无卤;WDZ—低烟无卤阻燃;

　　GZR—隔氧层阻燃;GNH—隔氧层耐火;GDL—隔氧层低卤;

　　WLNH—无卤耐火;DLNH—低卤耐火;WDZN—低烟无卤阻燃耐火;

　　FS—防水;H—耐寒;FYS—环保型防白蚁、防鼠;

　　YDF—预分支。

　　表示方法举例：

　　(1)ZR-YJ(L)V22-3×120-10-300表示铜(铝)芯交联聚乙烯绝缘、聚氯乙烯护套、双钢带铠装、三芯、120mm2、电压10kV、长度为300m的阻燃电力电缆。

　　(2)NH-VV22(3×25+1×16)表示铜芯、聚氯乙烯绝缘和护套、双钢带铠装、三芯25mm2、一芯16mm2的耐火电力电缆。(19)

　　GZR-VV(GZR-VLV)表示铜(铝)芯聚氯乙烯绝缘、聚氯乙烯护套、隔氧层阻燃电力电缆。

　　GDL-VV表示铜芯聚氯乙烯绝缘、聚氯乙烯护套、隔氧层低卤电力电缆。

　　2.衍生电缆特性

　　(1)阻燃电缆。根据阻燃材料的不同，阻燃电缆分为含卤(多为低卤)阻燃电缆及无卤低烟阻燃电缆两大类。

　　(2)耐火电缆。耐火电缆与阻燃电缆的主要区别是耐火电缆在火灾发生时能维持一段时间的正常供电，而阻燃电缆不具备这个特性。

　　(3)隔氧层耐火(阻燃)电力电缆。

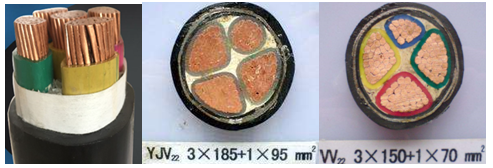

　　3.几种常用电缆

　　(1)VV(VLV)型：铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

　　(2)YJV(YJLV)型：铜(铝)芯交联聚乙烯绝缘电力电缆。简称XLPE。

　　(3)橡皮绝缘电力电缆是一种柔软的、使用中可以移动的电力电缆。

　　(4)架空绝缘电缆。

　　(5)矿物绝缘电缆适用于工业、民用、国防及其他如高温、腐蚀、核辐射、防爆等恶劣环境中;也适用于工业、民用建筑的消防系统、救生系统等必须确保人身和财产安全的场合

　　(6)预制分支电缆是工厂在生产主干电缆时按用户设计图纸预制分支线的电缆，分支线预先制造在主干电缆上。预分支电缆是高层建筑中母线槽供电的替代产品，

　　(7)穿刺分支电缆。采用IPC绝缘穿刺线夹由主干电缆分接，不需剥去电缆的绝缘层即可做电缆分支，可以在现场带电安装，不需使用终端箱、分线箱。

　　(三)控制及综合布线电缆

　　1.控制电缆。按工作类别可分为普通、阻燃(ZR)、耐火(NH)、低烟低卤(DLD)、低烟无卤(DW)、隔氧层阻燃类(GZR)、耐温类、耐寒类控制电缆等。

　　控制电缆与电力电缆的区分为：

　　①电力电缆有铠装和无铠装的，控制电缆一般有编织的屏蔽层;

　　②电力电缆通常线径较粗，控制电缆截面一般不超过10mm2;

　　③电力电缆有铜和铝芯，控制电缆一般只有铜芯;

　　④电力电缆有高耐压的，所以绝缘层厚，控制电缆一般是低压的，绝缘层相对要薄;

　　⑤电力电缆芯数少(一般少于5芯)，控制电缆一般芯数多。

　　2.综合布线电缆。使用的传输媒体有各种大对数铜缆和各类非屏蔽双绞线及屏蔽双绞线。

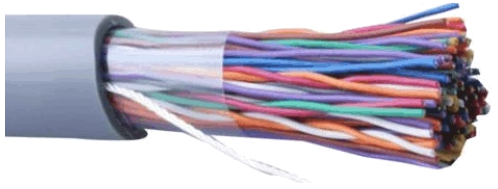

　　大对数铜缆主要型号规格：

　　(1)三类大对数铜缆UTP CAT3.025～100(25～100对)。

　　(2)五类大对数铜缆UTP CAT5.025～50(25～50对)。

　　(3)超五类大对数铜缆UTP CAT51.025～50(25～50对)。

　　(四)母线及桥架

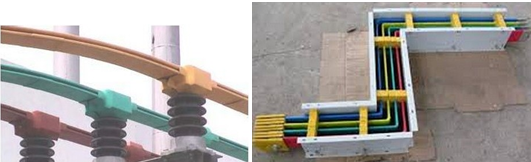

　　1.母线

　　作用是汇集、分配和传输电能，又称汇流排。

　　母线分为裸母线和封闭母线两大类。

　　裸母线一类是软母线(多股铜绞线或钢芯铝线)用于电压较高(350kV以上)的户外配电装置;另一种是硬母线，用于电压较低的户内外配电装置和配电箱之间电气回路的连接。

　　封闭母线是用金属外壳将导体连同绝缘等封闭起来的母线，包括离相封闭母线、共箱(含共箱隔相)封闭母线和电缆母线。

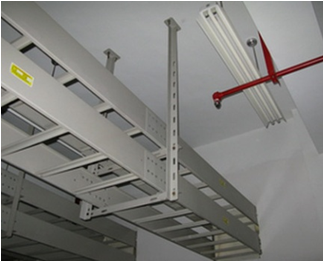

　　2.桥架

　　桥架按制造材料分为钢制、铝合金、玻璃钢阻燃桥架，按结构形式分为梯级式、托盘式、槽式、组合式。

　　二、有线通信材料及器材

　　有线传输常用双绞线、同轴电缆和光缆为介质。其中双绞线和同轴电缆传输电信号，光缆传输光信号。

　　(一)通信电缆

　　室内电话通信系统常用4芯和2芯平行电缆，材质一般为铜材料。

　　线缆型号有：

　　HYV2×1/0.4CCS：2代表2芯、1/0.4CCS代表单支0.4mm直径的铜包钢导体。

　　HYV4×1/0.5BC：4代表4芯、1/0.5BC代表单支0.5mm直径的纯铜导体。

　　HSYV2×2×0.5BC：S代表双绞，2×2代表2对(4芯)双绞、0.5代表单支0.5mm直径的导体。

　　双绞电话线与普通的平行电话线相比，传输速度提高，功率损耗更低。

　　(二)通信光缆

　　光缆主要是由光导纤维(细如头发的玻璃丝)和塑料保护套管及塑料外皮构成。

　　光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。纤芯是一种能够传导光信号的极细而柔软的直径为50～150μm的导光介质。

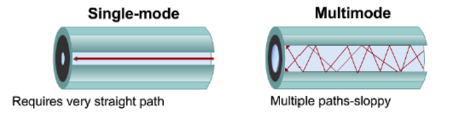

　　按光在光纤中的传输模式可分为多模光纤和单模光纤。(13.14.15.16.18)

　　(1)多模光纤。中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

　　多模光纤耦合光能量大，发散角度大，对光源的要求低，能用光谱较宽的发光二极管(LED)作光源，有较高的性能价格比。

　　缺点是传输频带较单模光纤窄，多模光纤传输的距离比较近，一般只有几km。

　　(2)单模光纤。由于芯线特别细(约为10μm)，只能传一种模式的光，故称为单模光纤。优点是其模间色散很小，传输频带宽，适用于远程通讯，每公里带宽可达10GHz。

　　缺点是芯线细，耦合光能量较小，光纤与光源以及光纤与光纤之间的接口比多模光纤难;单模光纤只能与激光二极管(LD)光源配合使用，而不能与发散角度较大、光谱较宽的发光二极管(LED)配合使用。所以单模光纤的传输设备较贵。

　　(三)双绞线(双绞电缆)

　　双绞线是由两根绝缘的导体扭绞封装在一个绝缘外套中而形成的一种传输介质，扭绞的目的是使对外的电磁辐射和遭受外部的电磁干扰减少到最小。

　　双绞线(双绞电缆)分屏蔽和非屏蔽两种。

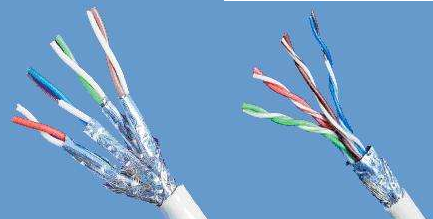

　　1.屏蔽双绞线

　　根据屏蔽方式不同，屏蔽双绞线又分为STP和FTP。STP是指每条线都有各自屏蔽层的屏蔽双绞线，而FTP则是采用整体屏蔽的屏蔽双绞线。

　　屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。类似于同轴电缆，它必须配有支持屏蔽功能的特殊连接器和相应的安装技术。但它有较高的传输速率，100m内可达到155Mbps。

　　2.非屏蔽双绞线

　　非屏蔽双绞线电缆由多对双绞线和一个塑料外皮构成。

　　计算机网络中常使用的是第三类、第五类、超五类、六类非屏蔽双绞线电缆。第三类双绞线适用于大部分计算机局域网络，第五、六类双绞线利用增加缠绕密度、高质量绝缘材料，极大地改善了传输介质的性质。

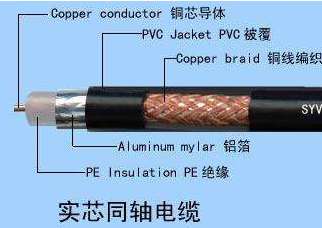

　　(四)同轴电缆(19)

　　同轴电缆是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。有线通信系统中大量使用同轴电缆作为传输介质。

　　电缆的芯线越粗，其损耗越小。同轴电缆的损耗与工作频率的平方根成正比。电缆的衰减与温度有关，随着温度的增高，其衰减值也增大。

　　SYV-75-3-1型电缆表示同轴射频电缆，聚乙烯绝缘，聚氯乙烯护套，特性阻抗为75Ω，芯线绝缘外径为3mm，结构序号为1.

　　目前广泛使用的两种同轴电缆，50Ω电缆与75Ω电缆。

　　50Ω用于数字传输，也叫基带同轴电缆，主要用于基带信号传输，传输带宽为1～20MHz，总线型以太网就是使用50Ω同轴电缆，以太网中，50Ω细同轴电缆的最大传输距离为185m，粗同轴电缆可达1000m。

　　75Ω用于模拟传输，也叫宽带同轴电缆，常用于CATV网，故称为CATV电缆，传输带宽可达1GHz。
