【提问】

　　梁或柱的箍筋和拉箍筋的长度和工程量如何计算?

　　为防止案例考试考试时遇到，请老师给出图示，给个例题计算箍筋和拉筋的工程量。

　　【回答】学员zhongdefeng，您好!您的问题答复如下：

　　梁的断面尺寸，长度是650.宽度是300.题目中已经明确，保护层的厚度是250.那么箍筋与梁的关系为：

　　从上图中可以计算出箍筋的长度与宽度，长度=650-25×2=600.宽度=300-2×25=250

　　题目中的已知条件：箍筋长度和拉筋长度均按内包尺寸每个弯钩加10d计算。上图中红色箍筋右上角多出的绿色的部分就是箍筋的弯钩，您记住箍筋弯钩的这个形式。每个弯钩增加10d，箍筋的直径为8.每个箍筋有两个弯钩，所以弯钩增加的长度为2×10×8.

　　箍筋的形状和弯钩的形式属于最基本的钢筋知识，考试时题目不会给出，您将上面介绍给您的内容记住就行。

　　拉筋是连接上下两根通长筋的，如下图：

　　其中红色的为拉筋，其两端挂在通长筋上，所以拉筋的长度=上下通长筋之间的距离+弯钩的长度。2表示两个弯钩。

　　拉筋布置在两个支座中间的通长筋上，7000=7500-2×250.用轴线间的距离减去两个半个的柱子，剩余的长度就是布置拉筋的长度，拉筋根数的计算和箍筋(直构件)的同理。乘以2是因为共用2跨，即1-2轴线和1-3轴线间的拉筋数。

　　【追问】

　　教师441：

　　1.如本题中的KL4梁：箍筋长度=[(300-25*2)+(650-25*2)]*2+2*10*8.对吗?但如果箍筋直径是6时，箍筋的弯钩长度也是取10d吗?

　　2.据我了解，梁和柱的拉筋一般是水平方向布置，只有板的拉筋是竖直方向布置的，这样理解对吗?

　　3.如当本题中的KL4梁设有水平拉筋时，其拉筋(直径为8)长度=(300-25*2)+2*10*8.对吗?

　　4.本题中的B轴处KL4梁的箍筋，拉筋(如有时)的根数如何确定?

　　【回答】学员zhongdefeng，您好!您的问题答复如下：

　　1.如本题中的KL4梁：箍筋长度=[(300-25*2)+(650-25*2)]*2+2*10*8.对吗?但如果箍筋直径是6时，箍筋的弯钩长度也是取10d吗?

　　答：是的，每个取10d

　　2.据我了解，梁和柱的拉筋一般是水平方向布置，只有板的拉筋是竖直方向布置的，这样理解对吗?

　　答：梁上下布置，板也有水平布置的。

　　3.如当本题中的KL4梁设有水平拉筋时，其拉筋(直径为8)长度=(300-25*2)+2*10*8.对吗?

　　答：是的。按内包尺寸每个弯钩加10d计算。

　　4.本题中的B轴处KL4梁的箍筋，拉筋(如有时)的根数如何确定?

　　答：拉筋按每400单位1根计算。

　　【追问】学员zhongdefeng，您好!您的问题答复如下：

　　1.如本题中的KL4梁：箍筋长度=[(300-25*2)+(650-25*2)]*2+2*10*8.对吗?但如果箍筋直径是6时，箍筋的弯钩长度也是取10d吗?

　　答：是的，每个取10d

　　【教师276回答】回复于：2011-6-11 16：40：22

　　但我的同事说，按03G101图集的要求，箍筋的弯钩长度应在10d与75mm之间取大值，此时的箍筋弯钩长度应为75mm，因为75>10d=10*6=60.与老师的回复不相符。

　　请问是哪个正确?

　　考试时应写哪个答案才不会被扣分?

　　【回答】学员zhongdefeng，您好!您的问题答复如下：

　　是的，应该按照101图集确定。

　　【追问】老师，双肢箍，三肢箍，四肢箍，是何理，能给个图说明一下吗?

　　【回答】学员wangxuyu，您好!您的问题答复如下：

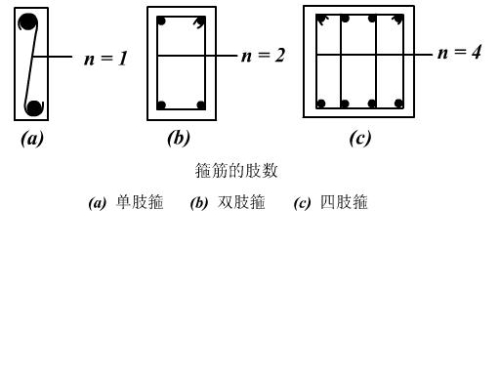

　　箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。

　　小截面梁因宽度较小，相应产生的梁内剪力较小，采用单肢箍即可，

　　类似于一个S钩。

　　像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。

　　再如，截面宽较大的同一截面采用两个封闭箍并相互错开

　　高度方向就有四根钢筋，属于四肢箍。

　　以此类推。

　　【追问】计算箍筋的长度需要先计算箍筋的个数，请问老师在计算过程中遇到箍筋个数有小数是否需要先取整数，还是不取整数继续进行相关计算?因为我看到教材第54页关于挖掘机不取整的说法想到这个问题!

　　【回答】学员muqiwu，您好!您的问题答复如下：

　　计算箍筋的长度需要先计算箍筋的个数，在计算过程中遇到箍筋个数有小数是需要先取整数的。

　　【追问】看来无论是教材主筋长度的计算(有90度弯折)，还是答疑箍筋长度的计算(90度、135度弯钩与弯折)都没有体现增加值之类的，请问如何理解

　　【回答】

　　学员quanzhongyuan，您好!您的问题答复如下：

　　亲爱的学员，如果教材中没有涉及到的，那么就不是我们考试的重点，因为考试毕竟考的是教材啊。
