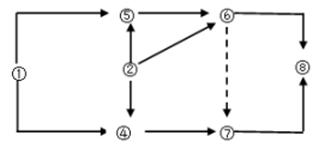

其工程双代号网络图如下图所示，存在的绘图错误是（　）。

2022-08-17 15:28 来源：建设工程教育网

打印

字体：大小

A 多个起点节点

B 多个终点节点

C 节点编号有误

D 存在循环回路

正确答案：A

答案解析：本题考查的是网络图绘制。网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外），除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。图中节点①节点②均为起点节点。参见教材P118~P119。
