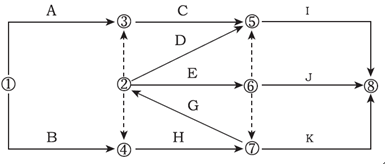

某分部工程双代号网络图计划如下图所示，图中的错误有（ ）。
A 多个起点
B 多个终点
C 有循环回路
D 节点编号有误
E 从箭线上引出工作
正确答案：CD
答案解析：本题考查的是网络图绘制。起点节点只有外向箭线（由节点向外指的箭线），只有1节点是起始点节点，2节点有内向箭线，所以不是起点节点。②⑥⑦之间存在循环回路；箭线出现⑥→⑤指向，节点编号错误。参见教材P118。
某分部工程双代号网络图计划如下图所示，图中的错误有（ ）。
A 多个起点
B 多个终点
C 有循环回路
D 节点编号有误
E 从箭线上引出工作
正确答案：CD
答案解析：本题考查的是网络图绘制。起点节点只有外向箭线（由节点向外指的箭线），只有1节点是起始点节点，2节点有内向箭线，所以不是起点节点。②⑥⑦之间存在循环回路；箭线出现⑥→⑤指向，节点编号错误。参见教材P118。
