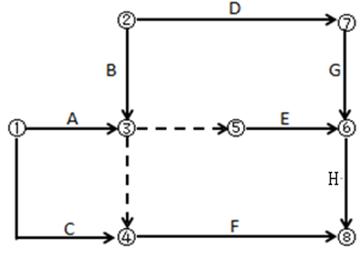

某工作双代号网络计划如下图所示，存在的绘图错误有（ ）。
A 多个起点节点
B 多个终点节点
C 存在循环回路
D 节点编号有误
E 有多余虚工作
正确答案：ADE
答案解析：本题考查的是网络图绘制。选项A正确，①、②节点均为开始节点；选项D正确，G工作的开始节点编号大于结束节点编号，节点编号有误；选项E正确，③→⑤工作为多余虚工作。参见教材P118~P119。
某工作双代号网络计划如下图所示，存在的绘图错误有（ ）。
A 多个起点节点
B 多个终点节点
C 存在循环回路
D 节点编号有误
E 有多余虚工作
正确答案：ADE
答案解析：本题考查的是网络图绘制。选项A正确，①、②节点均为开始节点；选项D正确，G工作的开始节点编号大于结束节点编号，节点编号有误；选项E正确，③→⑤工作为多余虚工作。参见教材P118~P119。
