工程量计算题(本题共20分,计算保留2位小数)。

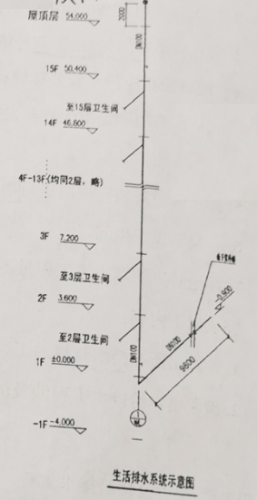

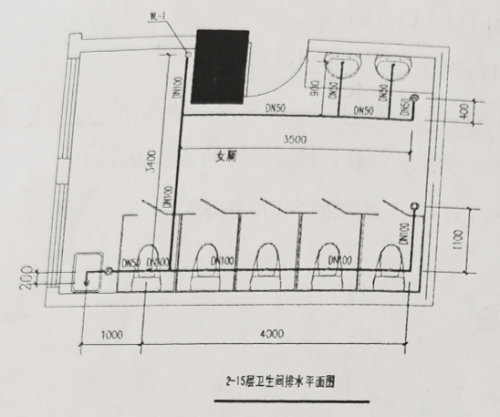

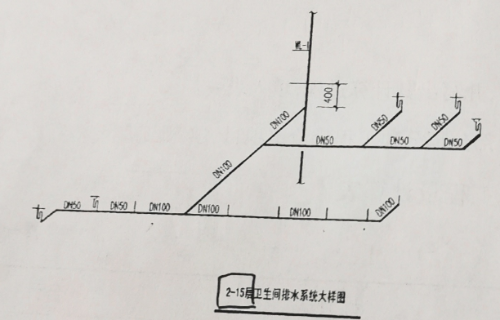

如图所示为某办公楼卫生间部分排水系统图及平面图。试根据说明、系统图,平面图《通用安装工程工程量计算规范》GB50856-2013和我省现行计价体据的关规定,用国标清单计价法完成工程量计算及国标清单编制。

说明

1.本工程采用相对标高,单位以 “m”计，尺寸以 “mm”计

2.排水管采用UPVC塑料排水管,粘接，排水立管穿楼板设置阻火圈

3.排水管道穿屋面地下室外墙采用钢性防水套管;排水立管穿楼板采用普通钢套管(钢套圈规格按相应排水管公称管径放大二号考虑);器具排水管穿楼板预留孔洞。

4.本工程采用陶瓷卫生器具,选型分别为：台下式洗脸盆(冷热水)、洗涤盆(单嘴)、分体水箱坐式大便器。

5.排水管道安装完毕后进行灌水试验。

6.一层不设卫生间。

7.埋地管道挖填土方工程量不计

完成以下内容

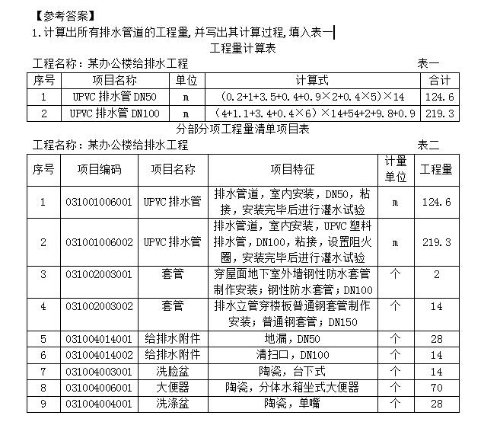

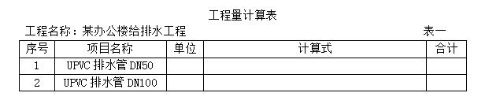

1.计算出所有排水管道的工程量,并写出其计算过程,填入表一

2.编制出本给排水工程涉及的全部分部分项工程量清单项目,填入表二
