某双代号网络计划如下图所示,图中存在的绘图错误有( )。
2020年二级建造师考试有部分地区已经进入报名阶段,考生们都在积极进行备考,做一下模拟习题也成为许多考生备考时必不可少的一步,今天就为大家提供了《建设工程施工管理》模拟试题及解析,为考生们助跑2020年二级建造师考试!

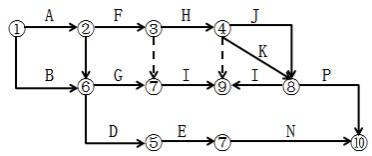

某双代号网络计划如下图所示,图中存在的绘图错误有( )。
A.多个终点节点
B.节点编号重复
C.两项工作有相同的节点编号
D.循环回路
E.多个起点节点
『正确答案』ABC
『答案解析』本题考查的是双代号网络计划。图中存在多个终点节点⑨⑩;节点编号重复,两个⑦节点;两项工作有相同的节点编号⑦→⑨。
本题涉及知识点:
