调制冷底子油的沥青，是牌号为30号甲建筑石油沥青。熬制前，将沥青打成1.5kg以下的小块，放入干净的沥青锅中，逐步升温和搅拌，并使温度保持在180～200℃范围内（最高不超过220℃），一般应在这种温度下熬制1.5～2.5小时，直到不产生汽泡，即表示脱水完毕。按配合比将冷却至100～120℃的脱水沥青缓缓倒入计量好的无铅汽油中，并不断搅拌至完全均匀混合为止。

　　在清理管道表面后24小时内刷冷底子油，涂层应均匀，厚度为0.1～0.15mm。

　　3.3.3.2沥青玛帝脂的配合比：沥青∶高岭土=3∶1。

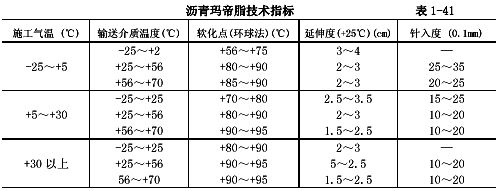

　　沥青应采用30号甲建筑石油沥青或30甲与10号建筑石油沥青的混合物。将温度在180～200℃的脱水沥青逐渐加入干燥并预热到120～140℃的高岭土中，不断搅拌，使其混合均匀。然后测定沥青玛帝脂的软化点、延伸度、针入度等三项技术指标，达到表1-41中的规定时为合格。

　　涂沫沥青玛帝脂时，其温度应保持在160～180℃，施工气温高于30℃时，温度可降低到150℃。热沥青玛帝脂应涂在干燥清洁的冷底子油层上，涂层要均匀。最内层沥青玛帝脂如用人工或半机械化涂沫时，应分成二层，每层各厚1.5～2mm.

　　3.3.3.3防水卷材一般采用矿棉纸油毡或浸有冷底子油的玻璃网布，呈螺旋形缠包在热沥青玛帝脂层上，每圈之间允许有不大于5mm的缝隙或搭边，前后两卷材的搭接长度为80～100mm，并用热沥青玛帝脂将接头粘合。

　　3.3.3.4缠包牛皮纸时，每圈之间应有15～20mm搭边，前后两卷的搭接长度不得小于100mm，接头用热沥青玛帝脂或冷底子油粘合。牛皮纸也可用聚氯乙烯塑料布或没有冷底子油的玻璃网布带代替。

　　3.3.3.5制作特强防腐层时，两道防水卷材的缠绕方向宜相反。

　　3.3.3.6已做了防腐层的管子在吊运时，应采用软吊带或不损坏防腐层的绳索，以免损坏防腐层。管子下沟前，要清理管沟，使沟底平整，无石块、砖瓦或其它杂物。上层如很硬时，应先在沟底铺垫100mm松软细土，管子下沟后，不许用撬杠移管，更不得直接推管下沟。

　　3.3.3.7防腐层上的一切缺陷，不合格处以及检查和下沟时弄坏的部位，都应在管沟回填前修补好，回填时，宜先用人工回填一层细土，埋过管顶，然后再用人工或机械回填。

　　4质量标准

　　4.1保证项目：

　　4.1.1埋地管道的防腐层应符合以下规定：

　　材质和结构符合设计要求和施工规范规定。卷材与管道以及各层卷材间粘贴牢固，表面平整，无皱折、空鼓、滑移和封口不严等缺陷。

　　检验方法：观察或切开防腐层检查。

　　4.1.2管道、箱类和金属支架涂漆应符合以下规定：

　　油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流坠及污染现象。

　　检验方法：观察检查。

　　5成品保护

　　5.1已做好防腐层的管道及设备之间要隔开，不得粘连，以免破坏防腐层。

　　5.2刷油前先清理好周围环境，防止尘土飞扬，保持清洁，如遇大风、雨、雾、雪不得露天作业。

　　5.3涂漆的管道、设备及容器，漆层在干燥过程中应防止冻结、撞击、震动和温度剧烈变化。

　　6应注意的质量问题

　　6.1管材表面脱皮、返锈。主要原因是管材除锈不净。

　　6.2管材、设备及容器表面油漆不均匀，有流坠或有漏涂现象，主要是刷子沾油漆太多和刷油不认真。

　　7质量记录

　　7.1防锈漆、面漆、沥青豚稀释剂等材料应有出厂合格证。

　　7.2应有进场的验收记录。

　　7.3管道及设备防腐前的预检记录。

　　7.4完工后的验收记录。

　　附件下载：管道设备防腐施工工艺标准
